离子注入机——束流扫描电机的“抗辐射+真空”双重要求

离子注入机束流扫描的“抗辐射关节”，惠斯通防辐射真空电机为掺杂工艺守住0.01°精度

离子注入是半导体制造中的核心掺杂工艺。高能离子束将掺杂物原子强行注入硅晶圆中，形成特定的导电区域。这一工艺的精度直接决定了芯片的性能与可靠性。在离子注入机中，束流扫描机构需要以高精度控制离子束在晶圆表面的扫描轨迹。注入转盘的每次分度、束流扫描机构的每次调整，都依赖隐藏在真空腔室深处的精密电机。

行业痛点：电离辐射+超高真空的“复合考场”

离子注入设备的电机面临的是普通工业电机终生无法想象的“复合极限”。离子注入过程伴随持续的X射线和次级电子辐射。电机若直接安装在注入腔室附近，其累积辐射剂量可达10⁶–10⁷Gy。普通电机在10⁴Gy剂量下，绝缘材料就可能脆化开裂、润滑脂挥发殆尽。同时，离子注入必须在超高真空中进行，以防止离子束与空气分子碰撞散射。真空腔室内的任何污染物——哪怕是单个有机分子——都可能附着在晶圆表面，造成掺杂不均或器件缺陷。电机运行中产生的任何微小振动、速度波动或回程间隙，都会被放大为掺杂不均或器件性能漂移。束流扫描机构的每次调整，都需要电机在持续辐射场中保持长期稳定的位置控制精度。

惠斯通方案：10⁷Gy辐射耐受+超低出气+0.01°定位精度

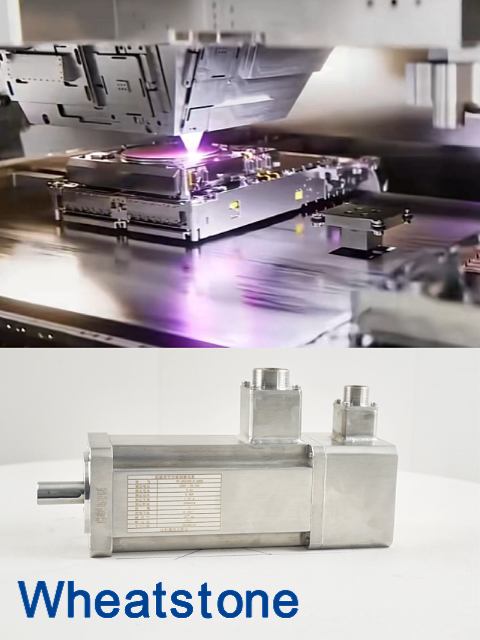

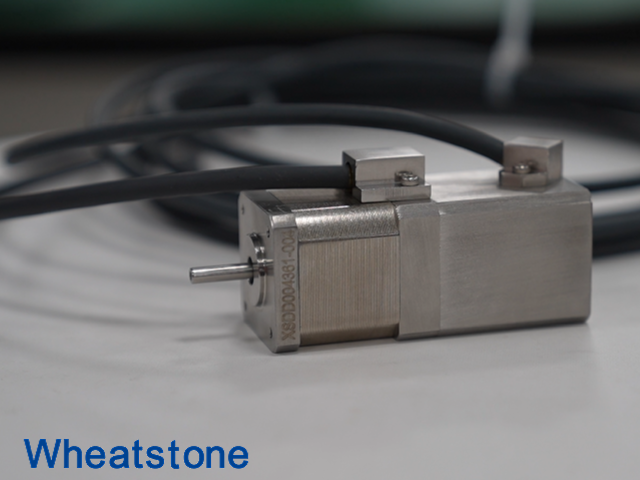

惠斯通防辐射伺服电机是专为离子注入机束流扫描和注入转盘驱动设计的“抗辐射关节”方案。电机的耐辐射能力达到累计剂量1.0×10⁷Gy——是核工业高辐照环境应用门槛（不低于1MGy）的十倍。聚酰亚胺薄膜绕包线在10⁶–10⁷Gy的γ射线辐照下，绝缘电阻仍可维持在100MΩ以上。钐钴永磁体的居里温度高达700-800℃，在辐射与温度复合环境中不退磁。

在出气控制方面，电机采用聚酰亚胺绝缘体系和超低出气材料，总质量损失控制在0.1%以下，可凝挥发物低于0.01%。全金属密封结构杜绝有机密封件在辐射和真空环境中的老化与出气，防护等级可达IP67。在润滑方面，全陶瓷轴承配合二硫化钼固体润滑涂层，在辐射场中不碳化、不结焦，无需依赖有机润滑脂。

在定位精度方面，惠斯通防辐射伺服电机标配高分辨率编码器，配合闭环矢量控制，重复定位精度可达微米级，束流扫描角度控制精度优于±0.01°。在注入转盘驱动中，电机转速波动控制在极小范围内，确保离子注入的剂量均匀性。

当离子注入机的束流扫描机构在10⁷Gy辐射场中完成每一次角度调整时；当注入转盘在超高真空中以微米级精度完成每一次分度时——惠斯通防辐射伺服电机正在用10⁷Gy的辐射耐受、超低出气的洁净保障和0.01°的定位精度，为离子注入工艺守住掺杂的“最后一微米”。
