液压支架电液控制系统——惠斯通防爆矿用伺服电机如何以“按需输出”实现泵站综合节能20%-30%

在煤矿综采工作面，液压支架是顶板管理的核心装备。支架的升降、移架、推溜及支撑力调节，均依赖液压泵站提供的高压乳化液。传统液压泵站多采用工频定速电机驱动，无论支架是否动作，泵站始终以恒定流量和压力运行，大量能.量在溢流阀和管路节流中白白损耗。据行业统计，液压泵站的能耗约占综采工作面总能耗的30%-40%，其中无效能耗占比高达20%-30%。江苏惠斯通针对电液控制系统的特殊需求，开发了全系列Ex d I Mb矿用隔爆型永磁伺服电机，通过高精度压力闭环与流量按需调节，实现液压泵站的“按需输出”，综合节能20%-30%，同时提升压力控制精度与响应速度。

一、电液控制系统对驱动电机的四项核心要求

1. 宽调速与快速响应——匹配支架动作的间歇性负载：液压支架动作具有间歇性、短时大流量的特点。电机需在支架不动作时降速至待机状态，在支架动作时迅速提速至额定转速，响应时间需短。

2. 精.准压力闭环控制——保障支护力一致性：液压支架的初撑力、工作阻力需精.确控制。电机配合压力传感器实现闭环调速，使泵站输出压力波动范围收窄，保障各支架支护力一致性。

3. 低速大扭矩保持——应对溢流工况：当支架动作完成、系统进入保压状态时，电机需在低转速下输出足够转矩，维持系统压力。

4. 防爆安.0全与高防护——井下瓦斯与粉尘环境：液压泵站常布置于顺槽或工作面端头，属于Ⅰ类防爆区，电机需持有Ex d I Mb煤安认证，防护等级IP66及以上。

二、惠斯通矿用防爆伺服电机的核心技术优势

1. 永磁高.效与宽调速范围——按需输出，综合节能20%-30%：惠斯通矿用防爆永磁伺服电机效率可达95%以上，比传统异步电机高5-8个百分点。配合专用变频器，可在1-3000rpm宽范围内无级调速。当支架不动作时，电机自动降速至待机转速（如100-200rpm），待机功耗降低60%以上；当支架动作时，毫秒级快速响应提升至额定转速，实现流量按需供给。在某矿的应用中，改造后泵站综合节电率达25%，年节电约45万度。

2. 23位绝.对值编码器+压力闭环——压力波动收窄至±0.2MPa：电机标配23位绝对.值编码器，配合PLC与压力传感器构成闭环控制系统。泵站输出压力波动范围从传统±1.0MPa收窄至±0.2MPa，各支架初撑力一致性显.著提升。

3. 3倍峰值过载能力——从容应对冲击负载：液压支架在顶板来压时，泵站需瞬间提供较大流量和压力。电机峰值扭矩达额定扭矩3倍，从容应对冲击。

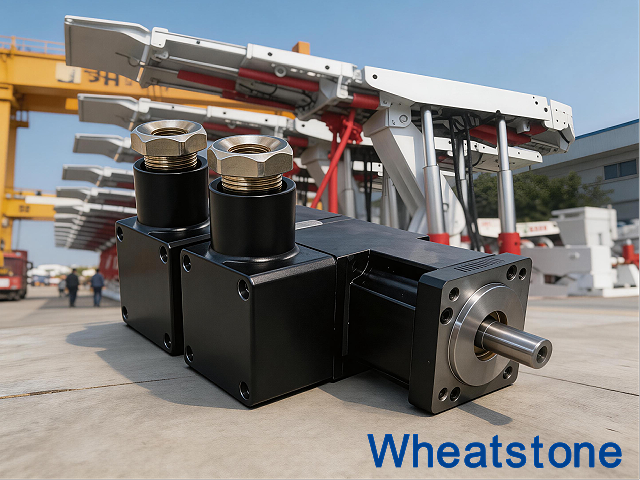

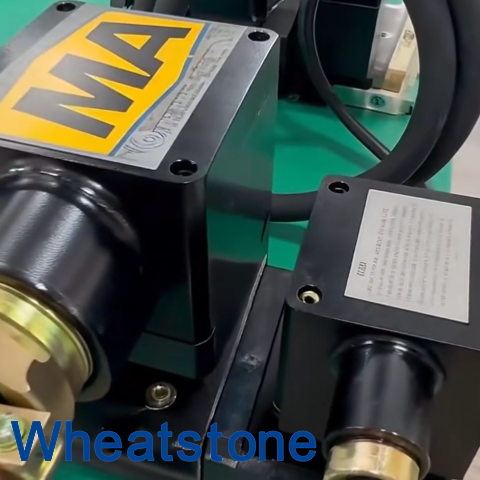

4. Ex d I Mb煤安认证与IP66防护：持有国.家矿用产品安.全标志中.心认证，隔爆接合面粗糙度Ra≤6.3μm，防护等级IP66，全密封防尘，可选316L不锈钢壳体及重防腐涂层。

5. 主从控制与多机协同：对于多泵并联的乳化液泵站，惠斯通电机支持主从控制模式，各电机出力自动均衡，避免单机过载。

6. 智能监测与预测性维护：可选配内置PT100温度传感器和振动传感器，实时监测绕组温度和轴承状态，实现预测性维护。

三、真实应用案例

案例一：山西某千万吨级煤矿——乳化液泵站永磁伺服改造：该矿原泵站采用2台315kW异步电机工频运行，年耗电约180万度。改造为惠斯通TBYC系列防爆永磁伺服电机（315kW，660V，Ex d I Mb）后，采用“一用一备”变频控制，根据支架动作需求自动调速。泵站综合节电率达28%，年节电约50万度。电机在井下连续运行12个月，无故障。

案例二：陕西某矿——液压支架压力闭环控制系统：原系统采用比例溢流阀调节压力，响应慢、能耗高。改造为惠斯通110EX-M防爆伺服电机+压力传感器闭环控制后，压力控制精度从±1.0MPa提升至±0.15MPa，支架初撑力一致性达标率由85%提升至98%，泵站能耗降低22%。

案例三：内蒙古某露天矿——电液控泵站多机协同系统：该矿泵站配置3台250kW乳化液泵，原采用工频运行，频繁启停冲击大。采用惠斯通永磁伺服电机+主从控制方案，实现“一主一从一备”协同运行，系统效率提升15%，电机启动电流从1200A降至300A，对电网冲击显.著减小。

四、选型指南

泵站类型 推荐系列 功率范围(kW) 关键配置

乳化液泵站主泵 TBYC系列 110-500 永磁同步，宽调速，IP66

喷雾泵站 TBYC系列 45-160 3倍过载，C4轴承

乳化液泵站辅泵 110EX-M 30-75 23位编码器，主从控制

惠斯通可提供基座180-400mm、功率55-500kW的矿用防爆永磁伺服电机定制，电压AC 660V/1140V可选，支持旋转变压器、23位绝.对值编码器、制动器、温度传感器等选配。

五、结语

液压支架电液控制系统的能效提升，是煤矿智能化建设的重要一环。惠斯通矿用防爆永磁伺服电机以永磁高.效、宽调速按需输出、压力闭环精.确控制，实现泵站综合节能20%-30%，同时提升支护质量与系统响应速度。从乳化液泵站到喷雾泵站，从单机变频到多机协同，惠斯通为煤矿支护系统提供“节能、精.准、可靠”的动力方案。
