破碎机齿辊驱动选什么电机？惠斯通防爆伺服电机以硬核过载力应对冲击工况

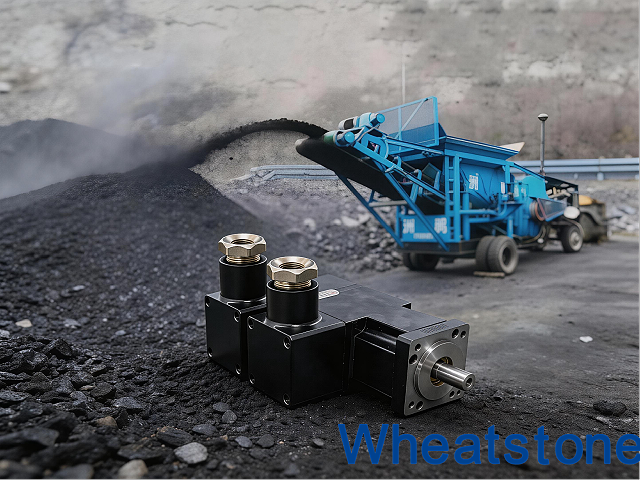

在煤矿、选煤厂及矿石破碎生产线上，齿辊破碎机承担着将大块煤岩或矿石破碎至适宜运输粒度的关键任务。破碎过程物料硬度不均，瞬时冲击负载剧烈，对驱动电机的过载能力和可靠性提出了严苛考验。惠斯通防爆矿用伺服电机凭借出色的过载性能与宽调速范围，为齿辊破碎机齿辊驱动提供了专.业解决方案。

一、齿辊破碎机对驱动电机的三项核心要求

齿辊破碎机的工作原理是两根齿辊相对旋转，齿尖对物料进行劈裂、剪切和挤压破碎。在这一过程中，物料夹矸层分布不均，断层的出现往往引发毫秒级的大幅力矩波动。破碎机驱动电机通常采用双电机配置，两个独立驱动的齿辊相对旋转，常见电机功率范围为55kW至400kW，通过减速机将转速降至20rpm至60rpm的低速高扭矩输出，部分机型减速机可将电机扭矩放大150倍，瞬时冲击载荷可达额定值的3倍。在此工况下，驱动电机需满足以下要求：

① 高过载能力：破碎物料硬度不一时，电机必须承受峰值冲击负载而不堵转，峰值转矩需显.著高于额定值。

② 宽调速范围：根据物料硬度与粒度要求实时调节齿辊转速，低速工况下仍需输出充足转矩，确保破碎过程稳定。

③ 频繁启停与快速响应：生产线启停频繁，齿辊破碎机需根据物料供给情况快速响应，电机动态性能直接影响生产节拍。

二、惠斯通防爆矿用伺服电机的核心技术优势

针对上述工况，惠斯通防爆矿用伺服电机从电磁设计、结构防护到控制系统进行了系统性优化，提供全系列Ex d I Mb矿用隔爆型伺服电机。

1. 3倍峰值过载能力——从容应对冲击负载

惠斯通电机通过优化电磁设计和选用高性能磁材，峰值转矩可达额定转矩的3倍。齿辊破碎机在遇到夹矸或硬质结节时，负载力矩瞬时剧增，惠斯通电机的峰值过载能力可有效防止堵转停机，确保设备持续运行。电机转子采用低惯量设计，启动力矩响应迅速，采掘设备所需的启动转矩倍数在5倍至7倍之间，惠斯通电机的过载性能完全匹配这一工况要求。

2. 1-3000rpm宽调速范围——兼顾粗碎与细碎工艺需求

齿辊破碎机的转速设置影响出料粒度与处理能力。硬质物料需低速高扭矩破碎，软质物料可适当提高转速以提升产量。惠斯通防爆伺服电机在1rpm至3000rpm宽范围内稳定运行，低速时仍能输出额定转矩，无需额外减速装置即可满足不同破碎工艺的调速需求。宽广的调速范围也适配了破碎机预破碎与二次破碎的不同作业阶段，降低了传动系统复杂度。

3. 毫秒级动态响应——适应频繁启停工况

破碎生产线根据物料供应和下游工序需求频繁启停，电机需要快速响应。惠斯通电机机械时间常数较短，从零速到额定转速的加速时间短，满足生产线频繁起停对电机动态响应速度的要求。当传感器检测到异物或过载时，控制系统可在毫秒内执行反向或停机操作，保护设备和电机本体的安全。

4. Ex d I Mb隔爆结构与多重保护——保障井下及厂区安.全

齿辊破碎机广泛用于煤矿井下、选煤厂及有防爆要求的厂区环境。惠斯通电机依据GB 3836系列标准设计，煤矿用机型持有Ex d I Mb煤安认证，非煤气体环境机型为Ex d IIB T4 Gb，粉尘环境机型为Ex tb IIIC T130℃ Db。隔爆外壳采用高强度铸钢或铸铁，壁经有限元分析优化，精加工的隔爆接合面粗糙度控制在Ra≤6.3μm，确保内部爆炸火焰在穿过接合面时被充分冷却熄灭。

防护方面，电机标配IP66防护等级，接线盒双重密封，电缆引入处采用防爆格兰头，外壳经重防腐涂层处理，可耐受井下高湿度（90%以上）、盐雾和弱酸性水质。可选316L不锈钢壳体应对强腐蚀环境，外露紧固件均为A4-80不锈钢材质。绝缘系统采用H级（180℃），绕组经真空压力浸渍（VPI）处理，无溶剂树脂填满每处空隙，满负荷工况下温升控制在80K以内。

5. 符合国.际认证体系标准（IECEx、ATEX等）

对于出口市场的设备配套需求，惠斯通防爆电机亦能满足国..际防爆认证要求：

IECEx认证：基于IEC 60079系列标准，为46个成员国互认的国.际.防爆认证体系，惠斯通电机通过IECEx检测，可作为多国市场准入的基础认证，证书有效期5年并接受年度监督审核。

ATEX认证：符合欧盟CE认证中的防爆指令（201434EU）及EN 60079标准系列，是产品进入欧盟市场的强制性安.全.认证。

中国防爆3C认证：依据GB 3836系列标准（等效采用IEC 60079），惠斯通电机已取得.国.家..防爆电气产品质量监督检验中心.颁发的防爆合格证，满足国.内.合规要求。

北美与欧亚市场认证：可根据市场需求申请UL认证（ANSIUL 1203标准）或EAC 012认证（俄罗斯、白俄罗斯、哈萨克斯坦等欧亚联盟成员国），适配全球化出口策略。

三、真实工况验证：经得起冲击考验的动力核心

在齿辊破碎机的实际运行中，传动系统的瞬时冲击载荷可达额定值的3倍。惠斯通防爆矿用伺服电机已在国.内多家煤炭及矿业企业的破碎生产线上投入运行，经受住长期高冲击、频繁启停工况的检验。试验数据显示，惠斯通电机的3倍峰值过载能力与1-3000rpm宽调速范围，匹配齿辊破碎机在夹矸冲击下的高过载需求与多段调速的工艺要求，有效提升了破碎系统的运行稳定性和处理效率。

核心参数一览（典型机型）：

参数项 数值范围

额定功率 1.2kW ~ 6kW（可定制至更高功率）

峰值转矩额定转矩 3  1

调速范围 1 ~ 3000 rpm

绝缘等级 H级（180℃）

温升（满负荷工况） ≤80K

防爆标志（煤矿） Ex d I Mb

防爆标志（非煤矿气体） Ex d IIB T4 Gb

防爆标志（粉尘环境） Ex tb IIIC T130℃ Db

防护等级 IP66

认证体系 GB 3836  IECEx  ATEX  CCCEx

江苏惠斯通机电科技有限公司

深耕防爆伺服电机领域二十年，工厂通过ISO 9001及TS 16949质量体系认证，产品获得防爆认证、CE认证、ROHS认证。产品应用于煤矿井下采掘设备、齿辊破碎机、输送机械、高速铁路、新能源车辆等众多领域。
