从甲板到机舱：惠斯通船用防盐雾防腐蚀伺服电机的技术拆解

在远洋货轮、钻井平台、LNG运输船及沿海化工码头的甲板上，驱动绞车、锚机、舵机、起重机、阀门执行器和液压泵站的电机长期暴露于高浓度盐雾、高温高湿、海浪飞溅及油污的复合腐蚀环境中。普通电机在此类条件下，数周至数月便可能出现外壳锈蚀、紧固件咬死、接线盒密封失效，甚至因盐雾侵入导致绕组绝缘击穿。更为棘手的是，船舶在海上的维修窗口期十分有限——每更换一台故障电机往往需要数小时甚至更长时间，直接影响航期和作业效率。

江苏惠斯通机电科技有限公司针对海洋工程极端环境，构建了从材料选型、涂层防护、密封优化到防爆快插的全链路船用防盐雾技术体系。本文将从船舶电机面临的腐蚀挑战、国际标准体系、船级社认证要求以及惠斯通的具体技术实现四个维度进行系统解析。

一、船舶电机面临的“三重腐蚀考验”

1. 盐雾电化学腐蚀——氯离子的“慢性吞噬”

海水中的氯离子（Cl⁻）浓度约为19000 ppm，是普通淡水的数千倍。氯离子的腐蚀作用表现在三个方面：

点蚀（Pitting Corrosion） ：氯离子能穿透不锈钢表面的Cr₂O₃钝化膜，在局部缺陷处引发点状深层腐蚀。点蚀具有隐蔽性——表面可能仅有一个微小孔洞，但内部已形成深层腐蚀通道，严重时贯穿外壳导致海水渗入绕组。

缝隙腐蚀（Crevice Corrosion） ：电机法兰接合面、螺栓连接处、轴与密封圈的接触区域，氯离子因扩散受阻而局部浓缩，pH值下降，形成自催化腐蚀环境。

电偶腐蚀（Galvanic Corrosion） ：当不同金属（如铸铝壳体与碳钢紧固件）在盐雾电解质中存在时，电位较低的金属加速溶解。普通电机常见的紧固件锈死、螺栓断裂，本质上就是电偶腐蚀的结果。

ISO 12944将海洋高盐雾环境定义为最高腐蚀等级C5-M（Marine），要求涂层体系耐盐雾试验时间远超一般工业环境。船舶设备腐蚀速率可达内陆的5–10倍，螺栓锈死导致无法拆卸、涂层剥落加速基材腐蚀等问题普遍存在。

2. 湿热交替与凝露——绝缘系统的“隐形杀手”

船舶机舱温度可达40-50℃，甲板设备则经历日出暴晒与夜间海风急剧降温。停机冷却时，电机内部暖湿空气凝结成水珠积聚在绕组表面和隔爆接合面上。反复的干湿循环导致绝缘电阻从数百兆欧降至数兆欧甚至更低，严重时引发短路；同时，凝露水积聚在隔爆接合面，加速锈蚀，削弱防爆性能的长期有效性。

3. 甲板冲洗与海浪飞溅——高压喷淋的“机械冲击”

船舶甲板需定期用高压淡水或海水冲洗，电机若防护等级不足，水汽和盐分会从轴伸端、接线盒、电缆入口等薄弱环节渗入内部，导致轴承锈蚀、润滑脂乳化、接线端子氧化。IEC 60529标准的IP防护等级使用淡水测试，但盐雾环境对密封材料的化学稳定性提出了额外要求——普通丁腈橡胶密封圈在长期接触盐雾后会硬化、开裂，导致密封失效。

二、船舶电机的国际标准体系与船级社认证

1. IEC国际标准体系

船舶电机的设计、制造和测试需遵循以下核心国际标准：

标准号 适用范围

IEC 60092-3012025 适用于船舶用额定功率750W及以上的旋转电气机器（包括励磁机和原动机驱动发电机），规定了电气性能、机械结构及绝缘系统的具体指标，涵盖倾斜摇摆、振动和环境的适用条件。第四版增加了运行工况条件并与IEC 60034-12022协调。是船用电机设计和认证的基础性技术依据

IEC 60034 系列 旋转电机的通用要求，涵盖效率、温升、振动、噪声等性能指标

IEC 60529 外壳防护等级（IP代码）的定义和测试方法

IEC 60068-2-112021 盐雾试验方法（Test Ka），用于评估电工产品在盐雾环境中的耐腐蚀性。第四版于2021年发布，取代了1981年的第三版，对盐溶液配制、pH测量、雾化压力、饱和塔水温等技术参数进行了修订，并增加了盐雾箱腐蚀性评估方法和典型试验装置示例

IEC 60068-2-52 循环盐雾试验（Test Kb），交替进行盐雾喷洒和高湿储存的循环试验，模拟真实海洋环境的干湿交替过程，比恒定盐雾试验更贴近实际工况

ISO 12944 防腐涂层体系的分级（C1至C5-M），将腐蚀环境分为6个等级，C5-M为海洋高盐雾最高等级，要求涂层寿命不低于15年

EN ISO 9227 中性盐雾试验（NSS），条件为35℃±2℃，5% NaCl溶液，pH 6.5–7.2。C5-M等级要求盐雾试验不少于720小时（推荐1440小时），循环腐蚀试验不少于4200小时

2. 船级社认证

船舶设备必须通过相应船级社的认证，证明其产品满足船舶使用要求。主要船级社认证包括：

船级社 认证名称规范

CCS（中国船级社） 《钢质海船入级规范》第3篇第8章“电动机”、GBT 7060-2019《船用旋转电机基本技术要求》

ABS（美国船级社） 《船用旋转电机标准》、《船舶电气设备规范》

DNV（挪威船级社） DNV-ST-0377《电动机和发电机》

LR（英国劳氏船级社） 《船舶电气系统规则》

BV（法国船级社） 《船舶电气装置规范》

船用电机需通过权威机构的型式试验，测试内容包括绝缘性能、耐腐蚀性、振动测试和噪声测试。

3. 中国国家标准

国标GBT 7060-2019《船用旋转电机基本技术要求》于2019年5月10日发布，2019年12月1日实施，适用于各种类型的船用（包括移动和固定式近海装置）电机（不包括微型控制电机）的设计、制造和验收。该标准由中国船级社上海规范研究所等多家单位参与起草，已通过2025年度复审，判定为继续有效。标准内容包括：

分类与命名

技术要求（电气性能、机械结构、绝缘等级、防护等级等）

试验方法（型式试验、出厂试验）

检验规则

包装、运输和贮存

备件与保证期

该标准等效采用IEC系列标准的技术要求，并结合国内船舶工业的实际使用条件进行了补充。

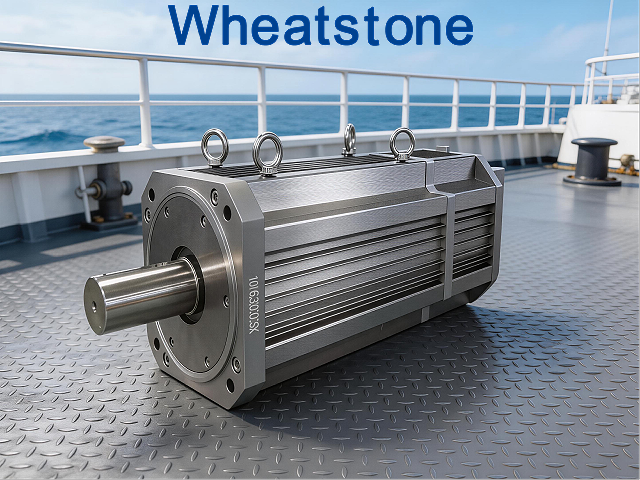

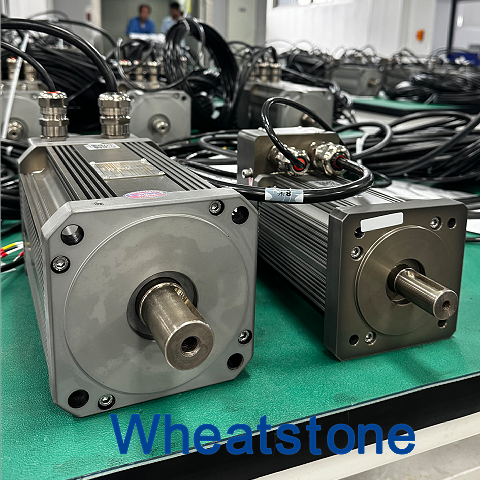

三、惠斯通船用防盐雾防腐蚀伺服电机的核心技术体系

针对船用环境的严苛要求，惠斯通船用防盐雾防腐蚀伺服电机从以下五个层面构建了完整的防护体系：

1. 海洋级防腐涂层与基材——ISO 12944 C5-M最高等级

惠斯通船用伺服电机壳体标配高强度铸铝铸铁，覆盖C5-M等级重防腐涂层。涂层体系依据ISO 12944标准设计：环氧富锌底漆（锌含量不低于80%，提供阴极保护作用）+ 高性能面漆（聚氨酯或氟碳，提供耐候性和耐化学性），总干膜厚度不低于320μm（标准配置），耐盐雾试验时间远超一般工业环境。

在高盐雾腐蚀要求更为严苛的环境下，可选316L不锈钢壳体。316L不锈钢含钼量（2-3%），抗氯离子点蚀能力显著优于304不锈钢（点蚀电位+350mV vs +150mV），能有效抵御氯离子点蚀和缝隙腐蚀侵蚀。

C5-M等级涂层体系的技术参数：

涂层层级 材料 干膜厚度（μm）

底漆 环氧富锌（Zn≥80%） 60–80

中间漆 环氧云铁 100–150

面漆 聚氨酯或氟碳 50–80

合计  ≥320μm

2. 高防护等级密封——IP66IP67全防尘防水结构

惠斯通船用伺服电机的轴伸端采用多层密封结构：外置V型防尘圈+迷宫式密封槽+耐腐蚀骨架油封。多重密封共同作用，形成粉尘和水分逐级拦截通道。

防护等级方面：

IP66（标准配置）：完全防尘（尘密），可耐受强力喷水（12.5mm喷嘴，100Lmin流量），适用于经受强喷淋的甲板设备。

IP67（可选配置）：完全防尘，在1米水深浸入30分钟不发生有害进水，适用于可能短时浸水的设备。

接线盒采用双重密封设计，电缆引入处配备防爆格兰头（可选黄铜镀镍处理），确保长期服役后密封完整性。

3. 全不锈钢外露件——杜绝电偶腐蚀的“短板效应”

所有外露紧固件、铭牌、格兰头均采用不锈钢材质。普通电机常见的锈死螺栓、无法拆卸现象在惠斯通船用电机上得到有效解决，确保长期使用后仍可顺利拆卸维护。铭牌采用不锈钢激光刻印，信息持久可读。

对于出轴等非涂层覆盖部件，可根据工况要求进行表面硬质氧化处理，进一步提升耐腐蚀性能。

4. 防爆与防盐雾一.体化设计

在油气运输船、液货船等存在易燃易爆气体环境的场所，电机须同时满足防爆和防腐要求。惠斯通船用防爆伺服电机持有Ex db IIC T4 Gb隔爆认证（适用于ⅡC类气体、温度组别T4），将C5-M重防腐涂层（或316L不锈钢壳体）与IP66IP67防护、隔爆结构深度融合，同时满足“耐盐雾腐蚀、抗易燃易爆”的海上双重需求。

对于船舶危险区域的电气设备选用，需参考GBT 17436-2025《船舶危险区域防爆电气设备的选用》 ，该标准于2025年发布并实施，规定了海洋船舶各危险区域划分及其防爆电气设备的选用要求，适用于A、B、C、D类液货船、运载机动车辆的船舶和运煤船，以及散货矿砂船、集装箱船、内河船舶。

5. 船级社与防爆认证体系适配

惠斯通船用伺服电机可适配多套认证体系，满足不同目标市场的准入要求：

认证类别 适用地区用途 主要依据标准

CCS船级社认证 中国及全球认可 GBT 7060-2019《船用旋转电机基本技术要求》、CCS《钢质海船入级规范》

IECEx认证 国.际互认（46个成员国） IEC 60079 系列

ATEX认证 欧盟市场 201434EU指令，EN 60079 系列

中国防爆CCC认证 国.内市场 GB 3836 系列、GB 12476 系列

MA矿用产品安.全标志 煤矿防爆环境 GB 3836 系列

四、惠斯通船用防盐雾伺服电机的技术参数一览

参数项 惠斯通船用防盐雾伺服电机规格

壳体材质 铸铝铸铁+C5-M重防腐涂层（标配），316L不锈钢（选配）

涂层体系 环氧富锌底漆+高性能面漆，总干膜厚度≥320μm

防腐等级 ISO 12944 C5-M

防护等级 IP66（标配），IP67（选配）

轴伸端密封 V型防尘圈+迷宫密封+耐腐蚀骨架油封

外露紧固件 不锈钢（标配）

绝缘等级 H级（180℃）

绝缘处理工艺 真空压力浸渍（VPI）

盐雾试验标准 IEC 60068-2-11、GBT 2423.17

循环盐雾试验 IEC 60068-2-52（可选验证）

隔爆认证（选配） Ex db IIC T4 Gb（IECExATEX）

船级社认证 CCS（可申请），适配DNVABSLRBV

环境温度范围 -20℃至+60℃（可扩展至-40℃至+80℃）

耐电压等级 依据IEC 60092-301要求

五、典型应用场景

应用场景 关键要求 推荐配置

甲板绞车锚机 高盐雾+海浪飞溅+高防护 C5-M涂层+IP66+不锈钢紧固件

舵机驱动 防盐雾+高可靠性+持续运行 C5-M涂层+双轴承密封+H级绝缘

阀门执行器 防盐雾+防爆（如LNG船） 316L壳体+Ex db IIC T4+IP66

机舱泵风机 高温高湿+振动+防腐蚀 C5-M涂层+凝露防护+耐腐蚀轴承

钻井平台设备 C5-M+防爆+快速插拔更换 316L壳体+Ex db IIC T4+航插电机

六、总结：船用电机选型的三个关键维度

在选择船舶用伺服电机时，应从以下三个维度进行综合评估：

防腐维度——确认涂层等级是否达到ISO 12944 C5-M要求，总干膜厚度是否≥320μm，外露件是否为不锈钢材质。

防护维度——确认IP等级是否满足工况要求（甲板设备建议IP66或以上），密封结构是否经盐雾环境验证。

认证维度——确认是否持有目标市场所需的船级社认证（CCSABSDNVLR等）和防爆认证（如适用）。

惠斯通船用防盐雾防腐蚀伺服电机已在国.内多家船厂和海洋工程企业投入应用，经受了长期高盐雾、高湿度、海浪飞溅工况的考验。

江苏惠斯通机电科技有限公司

二十余年深耕防爆电机与特种电机领域，产品覆盖防爆伺服电机、船用防盐雾电机、防辐射电机、宽温域电机等特种应用场景。公司通过ISO 9001及IATF 16949质量体系认证，为船舶工业、海洋工程、石油化工等领域提供专.业的驱动解决方案。
