额定温度陷阱：热循环才是电机寿命裁判

电机选型只看“额定温度”？你可能正在为设备埋下“定时炸弹”

某橡胶制品厂的硫化车间里，一台崭新的H级绝缘电机在投入使用仅14个月后便发生了绕组击穿。维修工程师拆解后发现，绕组绝缘层布满细微裂纹，局部已完全碳化。工厂设备主管翻出电机铭牌——上面赫然标注着“最高环境温度60℃、绝缘等级H级（180℃）”。按照铭牌数据，这台电机理应能够胜任该车间的工况。

问题出在哪里？

答案藏在电机运行日志里：这台电机每天启停超过30次，每次运行2-3小时后停机冷却，周而复始。虽然车间环境温度仅55-60℃，但电机每次启动后，绕组温度在20分钟内从环境温度飙升至140℃以上，停机后又冷却至室温。每一次升温-降温循环，都是一次对绝缘材料的“热冲击” 。

14个月里，这台电机经历了超过12,000次这样的热循环——远超其绝缘系统能够承受的疲劳极限。

一、一个被普遍误解的概念：额定温度≠实际寿命

许多用户在选型时习惯性地将目光聚焦于电机铭牌上的“最高环境温度”或“绝缘等级”。然而，这些指标描述的是电机在持续高温下的耐受能力。它们并未考虑温度反复变化带来的热机械疲劳。

最高环境温度（如40℃、60℃）是指电机在额定负载下能长期运行的环境温度上限。

绝缘等级（B级130℃、F级155℃、H级180℃）则是绕组绝缘材料能承受的最高温度。

但电机在实际工况中，极少处于“恒温”状态。频繁启停、负载波动、昼夜温差——每一次温度变化，都在对电机构成另一种形式的“损耗”。

研究表明，对于环氧树脂灌封的定子绕组，经过数千次-40℃至+150℃的热循环后，其绝缘电阻可能下降20%-30%，而持续高温下相同时间的降幅仅为5%-10%。这意味着，热循环造成的“热机械疲劳”远比持续高温更易引发绝缘层微裂纹、焊点松动和轴承游隙异常。

二、热循环为什么会“杀死”电机？

电机内部是一个由多种材料构成的复杂系统。铜绕组（热膨胀系数约17 ppm/K）、绝缘树脂（50-100 ppm/K）、硅钢片（11-13 ppm/K）、铝合金机壳（23 ppm/K）——不同材料的热膨胀系数差异巨大。

在温度变化时，这些材料的膨胀和收缩量各不相同，导致材料界面处产生剪切应力。反复的热循环会使应力不断累积：

第一层伤害：绝缘层微裂纹。每一次热循环都在绝缘层中引发微米级的裂纹。裂纹不断扩大、连通，最终形成放电通道，导致局部放电、介质损耗增大，直至绝缘击穿。

第二层伤害：焊点与连接器热疲劳。接线端子、焊点、引线与PCB板之间的热膨胀系数差异，在热循环中会产生周期性拉压应力。长期作用可能导致焊点开裂、端子松动，造成接触电阻增大甚至断路。

第三层伤害：轴承游隙异常与润滑失效。轴承在热循环中，内外圈与滚动体的膨胀差异会导致游隙变化。若游隙预留不足，低温时可能卡滞；若游隙过大，高温时振动加剧。同时，润滑脂在反复升降温中可能发生相分离、氧化加速，缩短再润滑周期。

三、“10℃规则”：温升每超8-10℃，寿命减半

绝缘材料的热老化遵循阿伦尼乌斯（Arrhenius）定律，工程实践中被总结为“10℃规则”：温度每超过额定温升8-10℃，绝缘材料的化学反应速率约增加一倍，寿命相应减半。

以H级绝缘（180℃）电机为例，在40℃基准环境温度下设计寿命为20,000小时。若长期在60℃环境中运行，绕组温升叠加于60℃环温之上后，绕组实际温度可能达到170℃以上——虽然未超过H级绝缘180℃的极限，但已逼近临界值。按照“10℃规则”推算，这台电机的绝缘寿命可能从20,000小时缩短至不足8,000小时。

而如果这台电机同时还承受着每天数十次的热循环，实际寿命可能更短。

长期在高出额定温升8-10℃的状态下运行，电机的使用年限会减少一半以上。

四、国际标准如何评估热循环寿命？

国际电工委员会（IEC）在IEC 60034-26标准中规定了旋转电机热循环试验的方法。典型测试程序如下：

将电机置于温度试验箱中，从室温（约25℃）以不超过5℃/min的速率升温至额定运行温度（如150℃），保温30分钟

以不超过5℃/min的速率降温至-40℃（或客户指定低温），保温30分钟

重复上述循环500、1000、2000次

期间定期测量绝缘电阻、耐压强度、振动值及轴承状态

根据性能衰减曲线推算电机在预期热循环次数下的剩余寿命

此外，IEC 60034-18-41标准对变频器供电电机的绝缘系统提出了热循环试验要求，包括-40℃至155℃循环100次的测试，用于评估热机械应力与过电压冲击下的性能稳定性。

这些标准揭示了一个关键事实：一台电机的真实寿命，不是由“额定温度”单一决定的，而是由“温度×时间×循环次数”共同决定的。

五、选型避坑指南：如何不被“额定温度”误导？

误区一：只看最高环境温度，忽略自身发热

电机铭牌上的“最高环境温度”指的是外部环境温度，而非绕组实际温度。电机运行时，绕组温度 = 环境温度 + 温升。在60℃环境中，一台温升为80K的电机，绕组实际温度已达140℃。

误区二：只看绝缘等级，忽略热循环次数

H级绝缘（180℃）电机在持续高温下可能表现良好，但在频繁启停的工况中，热循环疲劳可能成为更致命的杀手。

误区三：忽略工作制（S1-S10）的差异

IEC 60034-1定义了从S1（连续工作制）到S10（离散恒定负载工作制）共10种工作制。不同工作制下，电机的发热和冷却规律完全不同。将连续工作制电机用于频繁启停的周期性工况，本身就是一种选型失误。

选型建议：

明确工作制：确认电机的实际运行模式是连续运行（S1）、短时运行（S2）还是周期性运行（S3-S8）

评估热循环频次：统计电机每天的启停次数和负载变化频率

要求热循环测试数据：向供应商索取基于IEC 60034-26标准的热循环测试报告

确认绝缘系统的热循环耐受能力：特别是对于变频器供电的电机，确认是否符合IEC 60034-18-41的要求

六、惠斯通高温电机的应对之道

江苏惠斯通机电科技有限公司针对高温及热循环工况，建立了完整的电机测试体系。

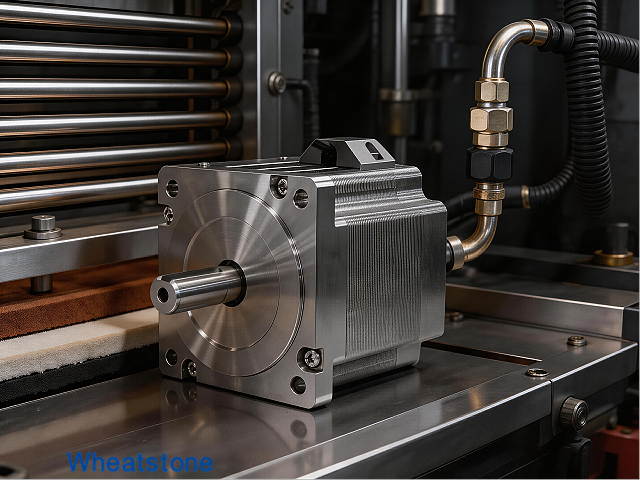

H级及以上绝缘系统：惠斯通高温伺服电机搭载H级（180℃）耐热等级绝缘系统，定子绕组采用聚酰亚胺复合漆包线与多层复合槽绝缘结构，整机采用真空压力浸渍（VPI）工艺。VPI处理使浸渍树脂充分填充绕组的每一处空隙，形成致密无气泡的绝缘整体，从材料层面提升绝缘的抗热循环疲劳能力。

宽温域特种润滑系统：选用聚脲基或复合锂基合成润滑脂，适用温度范围覆盖-40℃至180℃。在热循环工况下，该润滑脂具有良好的抗相分离和抗氧化能力，延长轴承在变温环境中的维护周期。

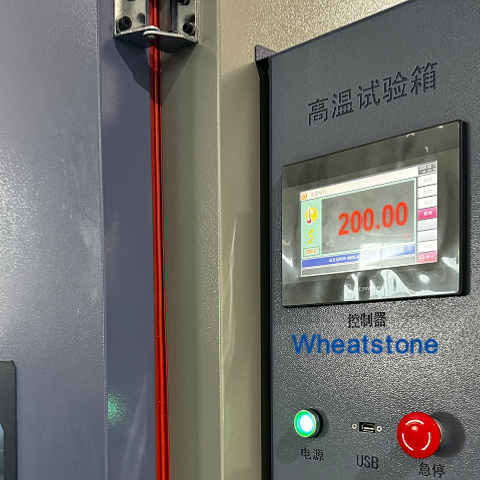

全流程高温测试能力：惠斯通建有覆盖-40℃至+200℃的高温电机专用测试设备矩阵，可进行恒温、循环、梯度升降温等多种模式测试。每台高温电机均可提供包含热循环数据的完整测试报告，让用户在选型时不再依赖基于40℃基准环境的模糊推算。

江苏惠斯通机电科技有限公司

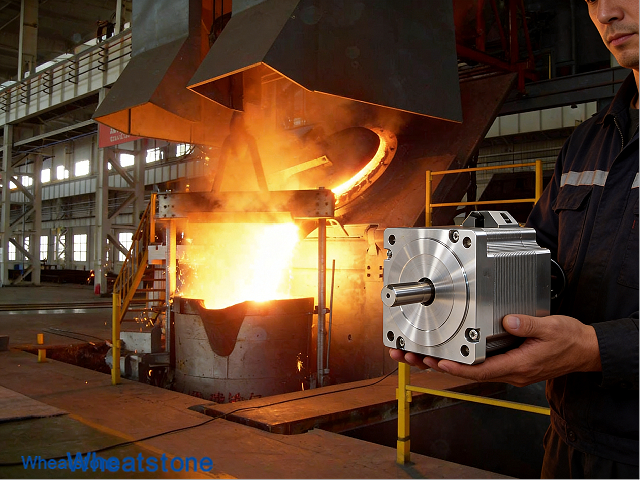

二十余年深耕特种电机领域，产品覆盖高温电机、防爆伺服电机、防盐雾电机、防辐射真空电机等应用。公司通过ISO 9001及IATF 16949质量体系认证，为橡胶化工、钢铁冶金、烘箱设备等行业提供高温及热循环工况下的专业驱动解决方案。
