大国重器排队做实验，惠斯通电机默默扛辐射

比太阳亮一万亿倍的“超级显微镜”背后，那些扛得住辐射的电机正在默默工作

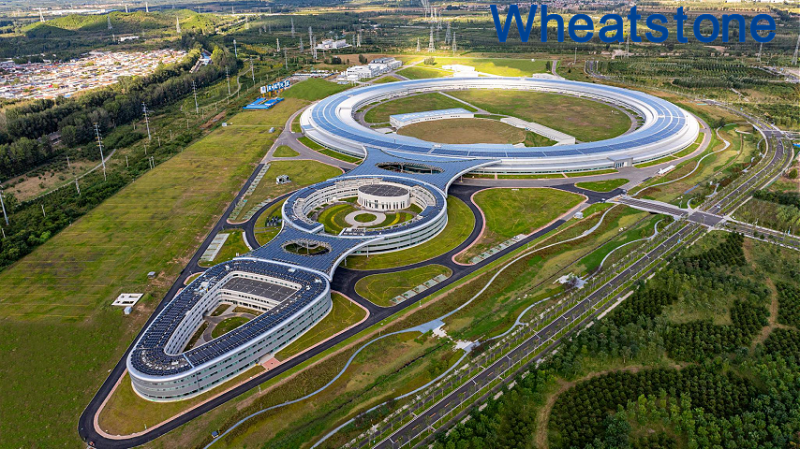

北京怀柔，雁栖湖畔。一座银灰色的巨型环形装置静卧于群山叠翠之间。从空中俯瞰，它形似一个超级放大镜。这里是中国首台高能·.量同步辐射光源——高能同步辐射光源（HEPS）。

2025年12月3日，HEPS正式开始用户实验。截至2026年4月底，这台“超级显微镜”已支撑107个单位、295个课题，服务用户1026人次。2026年3月，首期线站面向全球用户启动正式运行的首轮课题征集，不到两个月就收到课题申请1740个。

HEPS的储存环周长1360.4米，约合20余个足球场。电子束流能·.量为6GeV，可发出比太阳亮1万亿倍的X射线。它具备纳米级空间分辨、皮秒级时间分辨和毫电子伏特级能·.量分辨能力。航空叶片内部缺陷检测、3D打印过程动态结构捕捉、高铁车轮踏面残余应力表征、液态和固态电池原位工况检测——这些关乎产业命脉的难题，都在这里找到了答案。

然而，在HEPS耀眼的光芒背后，有一群不被看见的“幕后工作者”。

数千台电机，在你看不见的地方精密运转

HEPS的每一座光束线站，都是一个由数千台电机驱动执行器构成的精密系统。单色器的晶体需要以微弧度的精度旋转来筛选特定能·.量的X射线；K-B聚焦镜需要以纳米级的步进精度将光束压缩至微米焦点；样品台需要在真空腔体内完成多维度的精·.确位移。

HEPS采用基于EtherCAT现场总线的分布式运动控制系统。数千台电机驱动器在同步指令下协同动作，将电子束流产生的同步辐射光精·.准·地送到每一个实验样品上。

但HEPS对电机的要求，远不止“精密”二字。

三重极限挑战：真空、辐射、热

在同步辐射光源中，电机面临的是普通工业电机终生不会遭遇的“三重极限”。

挑战一：超高真空——10⁻⁷ Pa的洁净度红线

同步辐射光在空气中会被吸收，因此整个光束线都处于超高真空状态。普通电机中的绝缘漆、润滑脂、密封胶等有机材料在真空中会持续释放水汽和碳氢化合物——这种现象叫“出气”。一个电机释放的微量气体，就可能污染整条光束线的真空环境，导致实验数据失真。

挑战二：电离辐射——10⁶ Gy的累积剂量

同步辐射本身是高能X射线，散射的辐射会在电机所在区域形成持续的电离辐射场。普通有机绝缘材料在高剂量辐照下会迅速发生分子链断裂或交联。绝缘性能断崖式下降、密封件硬化龟裂、润滑脂碳化结焦——一台普通电机在这样的环境中，寿命可能以小时计算。

挑战三：真空散热失效——无对流的“热积累”

在真空中，空气对流消失，电机热量只能通过传导和辐射散逸。同样的负载，在真空中的温升速率比大气中快数倍。如果电机设计未考虑真空散热特性，绕组温度可能在短时间内突破绝缘极限。

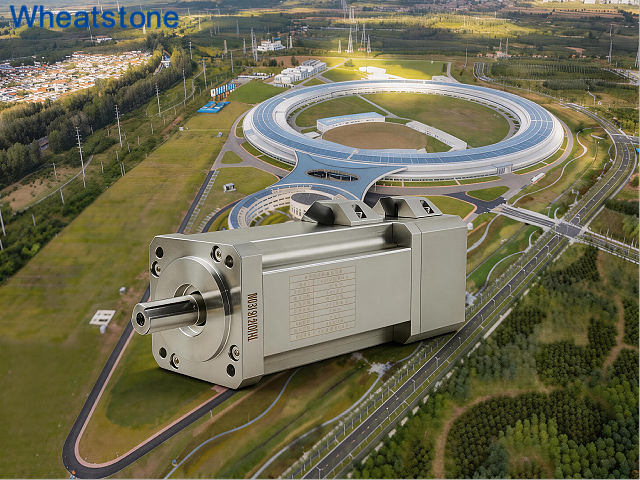

惠斯通防辐射电机：为“大国重器”扛住三重极限

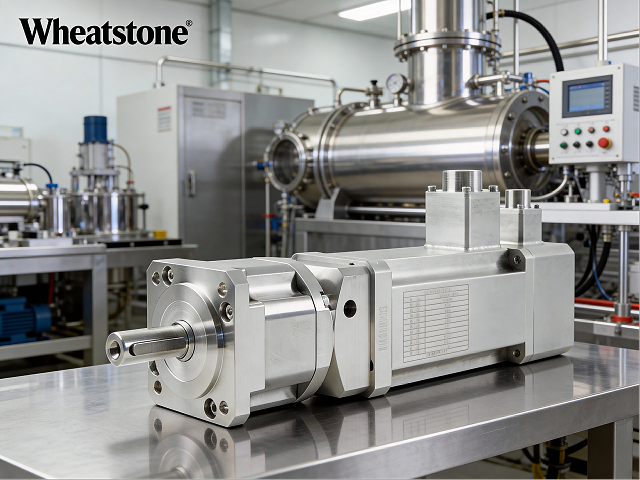

江苏惠斯通机电科技有限公司针对同步辐射光源、粒子加速器等大科学装置的极·.端环境，开发了全系列防辐射真空电机。其核心技术覆盖了上述三重挑战的每一个维度。

低出气材料体系——守住10⁻⁷ Pa的洁净红线

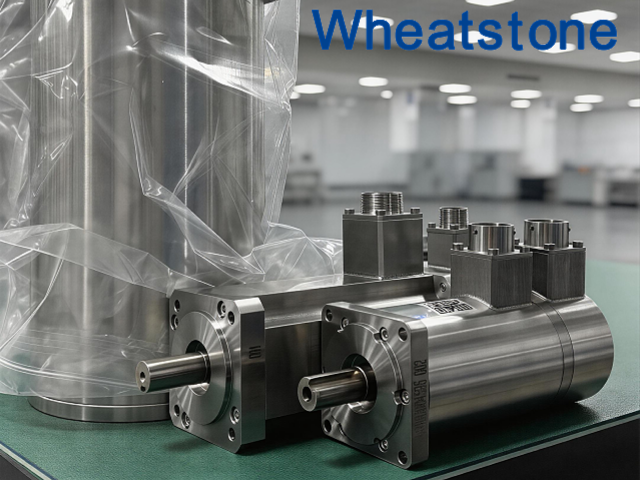

惠斯通防辐射电机的定子绕组采用聚酰亚胺薄膜绕包线，摒弃传统有机漆包线。绝缘系统选用无胶粘剂聚酰亚胺薄膜，引出线选用聚酰亚胺或聚四氟乙烯绝缘层。所有材料在装配前经过真空烘烤预处理，将出气率降至可接受的水平。轴承选用低蒸气压润滑脂或固体润滑涂层，避免润滑剂挥发污染真空腔体。

耐辐射绝缘体系——抵御10⁶ Gy的累积剂量

惠斯通防辐射电机采用耐辐射绝缘体系：电磁线选用聚酰亚胺复合绝缘，其分子结构中的芳香环具有天然的辐射稳定性。浸渍树脂选用耐辐射型改性环氧，经配方优化后可在累计吸收剂量10⁶ Gy级别下保持介电强度。绕组引出线和连接器选用耐辐射材料，确保整机在辐射场中的长期可靠性。

宽温域润滑与散热设计——破解真空热积累

针对真空环境的无对流散热特性，惠斯通电机在电磁设计上预留了充足的热裕度。轴承选用全陶瓷或混合陶瓷轴承配合固体润滑涂层，在-196℃至+300℃的宽温域内保持正常运转。壳体散热结构经热仿真优化，在真空条件下最·.大限度地利用热辐射路径散逸热量。

不只是HEPS：惠斯通电机正在更多“大国重器”中服役

在同步辐射光源、粒子加速器、聚变反应堆诊断系统以及核材料研究等前沿科研真空实验平台中，惠斯通防辐射真空电机已逐步获得应用。从同步辐射束线设备的精密驱动，到核聚变诊断系统的运动控制，再到空间环境模拟装置的动力核心——这些“大国重器”对可靠性的要求没有妥协的余地，而惠斯通电机正在用每一个稳定的运转周期，回应着这份信任。

当HEPS的X光穿透航空叶片、高铁车轮和电池隔膜时，惠斯通电机正在真空与辐射中默默转动

HEPS的每一次实验，都意味着数千台电机的同时协作。当那束比太阳亮一万亿倍的X光穿透航空叶片、照亮电池内部、揭示材料演变的每一个瞬间——在光束线的真空腔体里、在单色器的精密旋转机构中、在样品台的多维位移平台上，惠斯通防辐射电机正在真空与辐射的双重极限中，用每一个稳定的运转周期，支撑着中国大科学装置向微观世界更深处探索。

江苏惠斯通机电科技有限公司

二十余年深耕特种电机领域，产品覆盖防辐射真空电机、防爆伺服电机、高温电机、防盐雾电机等特种应用。公司通过ISO 9001及IATF 16949质量体系认证，为同步辐射光源、粒子加速器、核聚变诊断系统、空间环境模拟等大科学装置提供极·.端环境驱动解决方案。
