轴向磁通电机不是“万能神药”，选错比不用更可怕

选电机就像选鞋——径向磁通是登山靴，轴向磁通是跑鞋，穿错了路都走不稳

“我们想换轴向磁通电机，听说体积小、功率大。”

这是惠斯通电机定制团队最常听到的一句话。但问起“您现在的设备什么工况？安装空间多大？负载特性是恒转矩还是变转矩？”对方往往答不上来。

这不是客户的错。多数设备维护人员和采购人员熟悉传统径向磁通电机，但对轴向磁通电机的特性、优势和局限缺乏了解。在选型和应用中容易误判或过度设计——要么错失了一个让设备大幅瘦身的机会，要么花了大价钱买了一台“用不上”的高性能电机。

轴向磁通电机不是“万能神药”。它在某些场景下是颠覆性的解决方案，在另一些场景下却是性价比极低的过度设计。

轴向磁通电机是什么？——把“香肠”拍成“大饼”

要理解轴向磁通电机，先看传统电机长什么样。

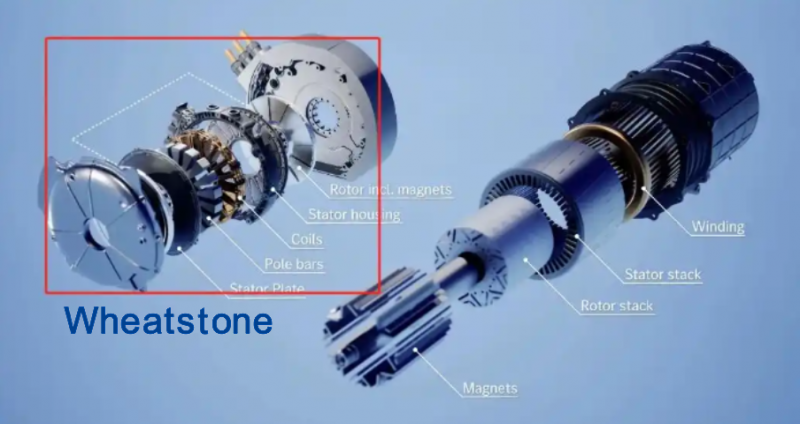

传统径向磁通电机像一个圆柱形的“香肠”——定子在外圈，转子在内部旋转，磁力线从中心向外辐射。这种结构决定了它的轴向长度无法压缩，功率越大，“香肠”越长。

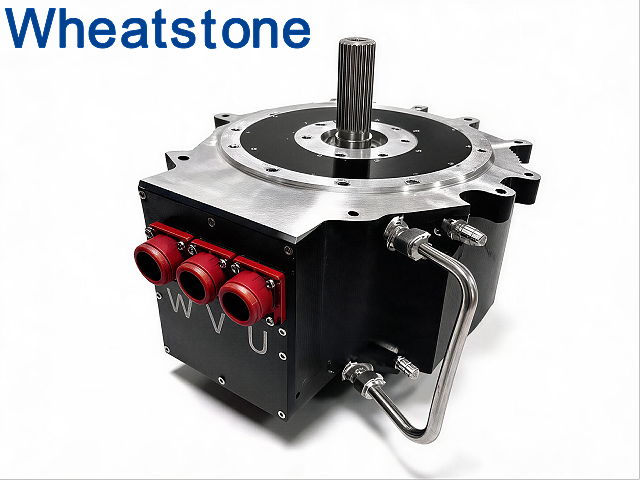

轴向磁通电机则把“香肠”拍成了“大饼”。定子和转子呈盘状面对面平行排列，磁力线沿轴向（与转轴平行）穿过气隙。结果是：同等功率下，轴向磁通电机的轴向长度可缩短至传统电机的三分之一，重量减轻30%-50%。

打个比方：

径向磁通电机像登山靴——结实、可靠、工艺成熟，穿它走什么路都行，但笨重、占地方。

轴向磁通电机像跑鞋——轻便、紧凑、效率高，在跑道上所向披靡，但拿去登山，鞋底不够厚、支撑不够稳。

轴向磁通电机的三大优势——什么时候该选它？

优势一：同等功率，体积和重量减半

轴向磁通电机的转子位于定子侧面（而非定子内部），转子具有更大的直径。转矩=力×半径，更大的半径意味着在相同力下获得更高的转矩输出。在提供相同永磁材料和铜线的前提下，轴向磁通电机能获得更高的转矩密度。

对于空间受限的设备——人形机器人关节、无人机、紧凑型泵站——这一优势是决定性的。一台轴向磁通电机可以将关节执行器的重量减轻40%-50%。

优势二：宽高效区间，节能显著

轴向磁通电机的磁通路径更短、更直接，涡流损耗更低。高效区间可达90%以上，效率通常超过96%。对于长期连续运行的泵、风机、压缩机，这一特性意味着实实在在的电费节省。

优势三：扁平结构，释放设计空间

“香肠”变“大饼”带来的不仅是重量减轻，更是安装方式的根本改变。电机可以紧贴安装面嵌入设备内部，不再“凸出一大截”。这为工业设计师和机械工程师提供了前所未有的布局自由度。

轴向磁通电机的三大局限——什么时候不该选它？

局限一：气隙控制难度高，装配要求苛刻

轴向磁通电机的气隙是平面型的，两个盘面必须在水久负载和温度变化下保持平行。哪怕微小的不对中，都可能导致转子不稳或过度磨损。制造方面面临气隙控制精度要求高等难题。这意味着它需要更精密的加工设备和更高的装配工艺水平。

局限二：热管理挑战大

扁平的大盘面结构，热量容易积聚。定子被夹在两个转子之间时，散热条件较差，常需额外设计内部冷却风道或液冷通道。对于持续高负载运行的应用，散热方案是必须提前考虑的问题。

局限三：成本高于传统电机

材料特殊性、制造复杂性和产业化程度不足，导致轴向磁通电机的量产成本较传统电机高20-30%。在价格敏感的应用中，这一差距可能直接否决轴向磁通方案。

选型指南——四步判断该不该用轴向磁通电机

第一步：看空间限制

轴向尺寸是否受限？如果设备安装空间“宽但矮”，轴向磁通是理想选择。如果空间“窄但高”，传统径向磁通可能更合适。

第二步：看重量敏感度

设备的每一公斤重量是否直接影响性能或成本？人形机器人、无人机、电动飞行器——重量敏感度极高，轴向磁通是首选。固定安装的工业设备——重量敏感度低，传统电机可能更经济。

第三步：看负载特性

需要高转矩密度还是高功率密度？轴向磁通电机在转矩密度上优势显著。如果应用需要低速大转矩（如机器人关节、直接驱动），轴向磁通是更好的选择。如果应用需要高速高功率（如离心压缩机），需结合具体工况评估。

第四步：看生命周期成本

初始采购成本 + 安装成本 + 能耗成本 + 维护成本。轴向磁通电机采购成本更高，但在空间受限、重量敏感、长期运行的应用中，节省的安装空间、减重的结构成本和节能的电费，往往能在1-3年内覆盖初始价差。

为什么惠斯通敢说“我们能帮你选对”？

惠斯通机电科技深耕特种电机领域二十余年，见过太多“选错电机”的案例。

有的客户为设备选了轴向磁通电机，结果安装后发现散热不够，不得不加装水冷系统，把省下来的空间又占回去了。有的客户用传统径向磁通电机塞进一个本该用轴向磁通的紧凑空间，结果设备整体尺寸被迫放大，竞争力大打折扣。

惠斯通的定制流程不是“你提规格，我照做”——而是先问三个问题：

设备装在哪里？空间几何什么样？

一天跑几个小时？负载是恒定的还是波动的？

减重一公斤能带来多少价值？

基于这三个问题的答案，惠斯通才会判断：该用轴向磁通还是径向磁通？该用双转子单定子还是单转子双定子？该用自然冷却还是强制风冷或液冷？

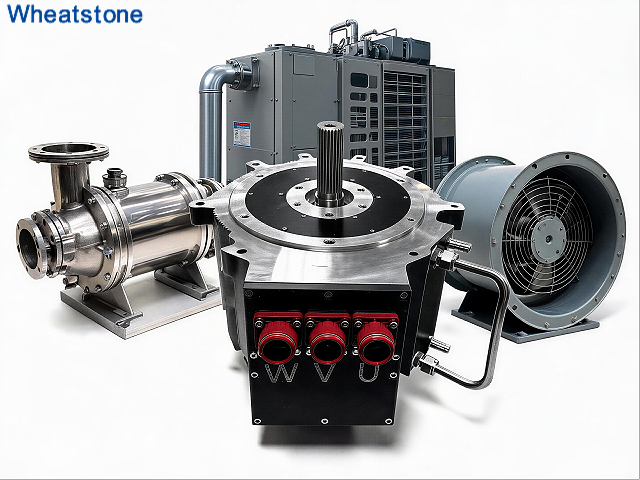

惠斯通可提供从50W到200kW的轴向磁通电机定制方案，覆盖机器人关节、工业泵风机、海洋装备、航空航天等多个领域。但惠斯通更愿意做的，是帮客户在选型阶段就“选对”，而不是在设备装上之后才说“早知道”。

选电机就像选鞋。跑鞋再好，穿去登山一样崴脚。轴向磁通电机是划时代的技术，但它不是“万能神药”。选对了，设备性能飞跃；选错了，比不用更可怕。

在决定“用不用轴向磁通”之前，先问问自己三个问题。如果答案清晰，惠斯通定制团队随时准备帮你把“大饼”做出来。
