三明治结构散热难？惠斯通用“分路直触”破解夹层困局

定子被两个转子夹在中间，热量出不来——轴向磁通电机的“夹层困境”，惠斯通如何用多路并行散热破局？

轴向磁通电机被誉为“下一代电驱核心技术”。同等功率下，它的体积和重量只有传统电机的一半，功率密度高出2倍。在机器人关节、电动飞行器、工业泵风机等领域，它被寄予厚望。

但有一个问题，始终卡在“实验室做得出来、量产用不起来”的关口。

散热。

“三明治”结构：优势的背面，是热量的死胡同

轴向磁通电机最常见的构型是“单定子双转子”——两个转子盘像面包一样，把定子夹在中间-。这种“三明治”夹层结构带来了极高的功率密度，但也造成了一个致命缺陷：热容量极低，热量一旦产生就很难快速导出-。

为什么？

因为定子——电机里发热最严重的部件——被夹在中间，无法直接接触外部冷源-。绕组产生的热量必须先穿过槽绝缘、铁芯背部、机壳等多层介质，才能传导到冷却液或环境空气中。热阻链很长，热量出不来。

更棘手的是，轴向磁通电机的功率密度越高，单位体积的损耗就越大。实测数据显示，一台10kW轴向磁通电机在额定工况下，绕组端部热流密度可达8-10W/cm²，而传统径向电机通常在2W/cm²。同样的体积，发热量是传统电机的2倍，散热面积却更小。

后果是：永磁体温度可能轻易突破钕铁硼的长期工作限值（约150℃），导致不可逆退磁。一旦磁钢退磁，电机输出扭矩永久下降，整台电机报废。

不是“加强冷却”就能解决的

有些工程师会说：“加个水套不就完了？”

但在轴向磁通电机上，事情没那么简单。外壳水冷只能冷却到定子铁芯的外圈，绕组端部和磁钢这些“核心发热区”依然处于热死角的“绝热区” -。就像给一栋着火的房子只给外墙浇水——里面照样烧。

行业报告明确指出，轴向磁通电机散热的根本挑战在于：夹层结构和高比功率导致热容量低-。这不是靠“加强冷却”能解决的，而是需要从热源源头和散热路径两个维度重新设计。

惠斯通的解法：“热源分离+多路耦合”

江苏惠斯通机电科技有限公司深耕特种电机领域二十余年，针对轴向磁通电机的“夹层热困局”，从“热源源头”和“散热路径”两个基本点入手，开发了一套覆盖强制风冷、水冷、油冷及油水复合冷却的多路并行散热技术体系-。

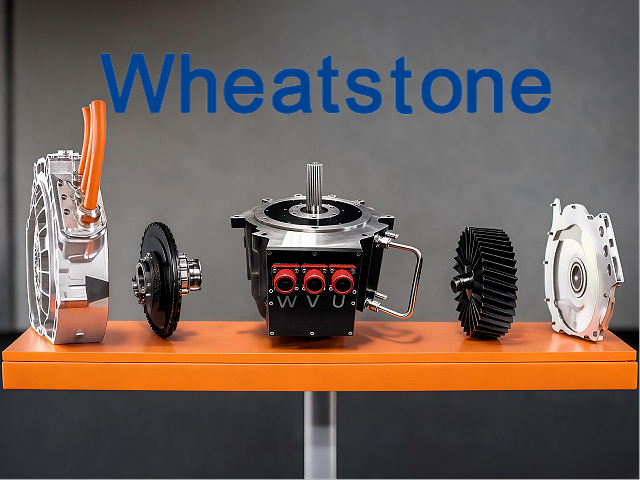

解法一：外水冷套+内油路——给“三明治”装两套冷却系统

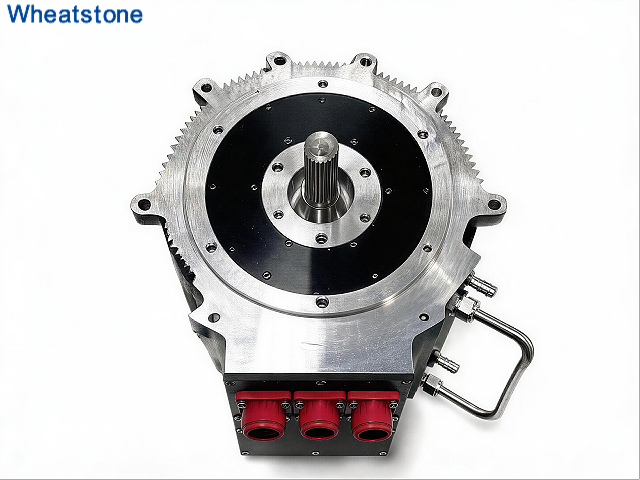

惠斯通在轴向磁通电机中采用“外冷夹套+内油直浸”的双路并行散热架构。外水冷套负责定子铁芯的稳定散热，内油路针对绕组和磁钢的“绝热区”进行精准冷却-。冷却油直接接触定子绕组和磁钢，通过高压喷淋嘴冲击绕组端部和槽口区域-。实验数据表明，油冷部分可将最高温度比纯水冷方案再降低15-20℃。

解法二：仿真先行——在设计阶段就“算清”热量怎么走

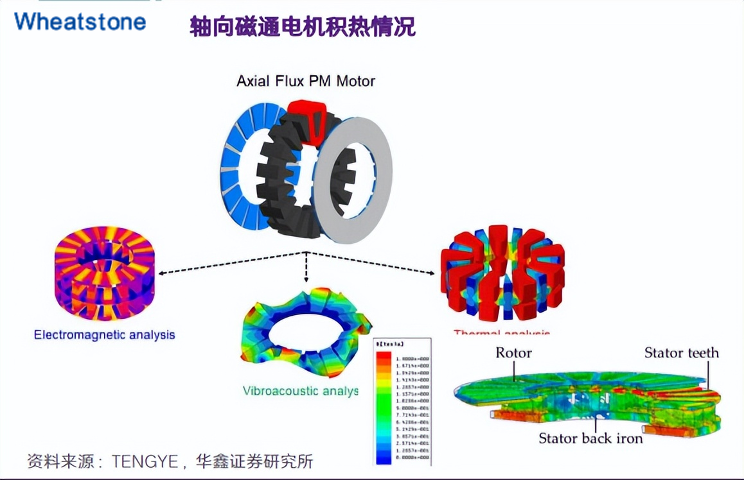

惠斯通在开发流程中集成电磁热流体耦合仿真方法。先用电磁场有限元分析计算出绕组损耗、铁损和永磁体涡流损耗作为热源，再建立三维流固耦合模型，评估不同冷却剂流速、流道几何参数及入口温度对温升的影响。把“容易发烫”的设计痛点，转化为“可定量、可验证”的工程指标。

解法三：场景化散热方案——不搞“一刀切”

惠斯通针对不同应用场景的功率等级和工况特点，构建了模块化的散热方案选型框架：

强制风冷：适用于中低功率（≤10kW）的机器人关节、轻型设备等

水冷/油冷：适用于高功率场景（≥20kW）的工业设备、泵风机等

油水复合冷却：适用于持续高负载、高功率密度的严苛工况

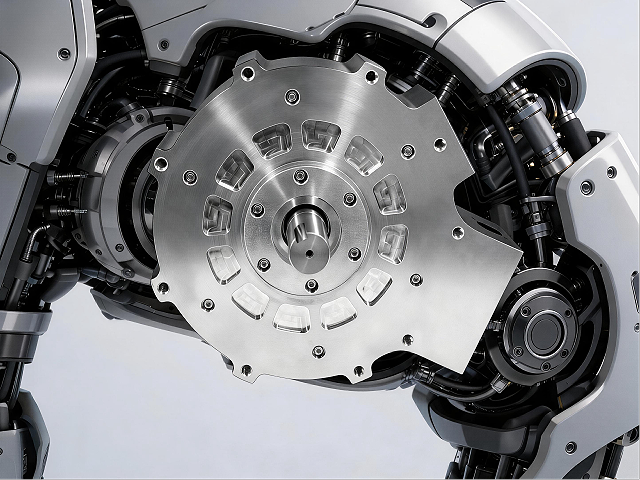

当轴向磁通电机在机器人关节中高频动作时；当它在工业泵站中持续高负载运行时；当它在电动飞行器中以高功率密度输出时——热量，这个“三明治”结构最致命的敌人，正在被惠斯通的多路并行散热体系逐层瓦解。

从“热源分离”到“分路直触”，从电磁热流体耦合仿真到场景化散热方案——惠斯通正在把轴向磁通电机的“夹层热困局”，变成一道有解的工程题。

江苏惠斯通机电科技有限公司

二十余年深耕特种电机领域，产品覆盖轴向磁通电机、防爆伺服电机、深水电机、高温电机等品类。公司通过ISO 9001及IATF 16949质量体系认证，可提供从50W到200kW的轴向磁通电机定制方案，配套强制风冷、水冷、油冷及油水复合冷却等多路并行散热技术。

欢迎联系惠斯通技术团队，获取轴向磁通电机散热方案的定制选型咨询。
