地面战车电驱“瘦身”革命，轴向磁通电机功率密度突破4kWkg

4kWkg——一个改变地面作战车辆设计逻辑的“临界值”

在现代地面作战装备的进化图谱中， “多电全电化” 被视为继火药、核武器之后又一具有革命意义的能量系统技术变革。这场变革的核心驱动力之一，是对电驱动与发电动力源系统“小型轻量化”的极致追求。

对于坦克、装甲车、无人战车等地面作战平台而言，每一公斤重量的增减都直接关乎机动性、燃油效率、战场生存能力和有效载荷。传统径向磁通电机的功率密度（通常为1-2kWkg）已成为限制装备性能跃升的“阿喀琉斯之踵”。

在此背景下，轴向磁通电机凭借其颠覆性的拓扑结构，正成为突破这一瓶颈的关键技术路径。其技术目标明确且极具挑战性：电机本体功率密度达到4kWkg。

4kWkg意味着什么？

以一台100kW级驱动电机为例，传统电机的重量可能超过50kg甚至100kg。而达到4kWkg功率密度的轴向磁通电机，同样100kW功率输出，本体重量可控制在25kg左右。

对于地面作战车辆，这组数据的意义是全方位的：

机动性跃升：更轻的驱动电机意味着整车战斗全重降低，推重比提升，加速性、爬坡能力和越野机动性随之增强。

有效载荷增加：节省下来的重量可用于增加装甲防护、携带更多弹药燃料或搭载更先进的侦察通信设备。

续航能力提升：电机减重直接降低车辆行驶能耗。在电池技术尚未突破能量密度瓶颈的当下，每减轻1kg电机重量，就意味着多一份续航里程。

底盘空间释放：传统电机占据大量底盘空间，限制了分布式驱动、轮毂电机等新型驱动架构的布局灵活性。轴向磁通电机的扁平结构可嵌入车体或轮毂内部，释放底盘空间。

为什么轴向磁通电机能做到4kWkg？

答案藏在其结构原理中。

轴向磁通电机的磁通路径沿轴向（与转轴平行）穿过气隙，定子和转子呈盘状面对面平行排列。这带来三个根本性的优势：

其一，转矩与直径的三次方成正比。传统径向电机中，转矩仅与转子直径的平方成正比。而在轴向磁通电机中，转矩与转子直径的三次方成正比——同样用量的电磁材料，轴向磁通电机可以输出远高于径向电机的转矩。因此，在有限轴向空间内，轴向磁通电机能够实现极高的转矩密度和功率密度。

其二，磁路更短，损耗更低。轴向磁通电机的磁通路径是一维的，从转子一极直接穿过气隙到达另一极，比径向电机的二维环形磁路更短。更短的磁通路径意味着更小的磁阻和更低的铁损。部分轴向磁通电机型号效率可达97.5%。

其三，扁平结构释放设计自由度。盘状几何构型使电机轴向长度缩短50%以上，整机体积重量减小40%。这一特性使轴向磁通电机可以嵌入轮毂、车体夹层等传统电机无法企及的空间。

技术突破：聚磁拓扑+浸油冷却+SiC集成

要实现4kWkg的功率密度目标，仅靠拓扑优势还不够。技术突破体现在三个层面：

聚磁拓扑构型：通过优化磁路设计，使磁场能量更集中地转化为有效转矩，在减小电磁材料用量的同时提升输出能力。

定子浸油冷却高效散热：高功率密度必然带来高发热密度。浸油冷却技术将定子直接浸泡在冷却油中，实现绕组端部和铁芯的全方位高效散热，突破热瓶颈。

轴向磁通电机与SiC功率器件集成：碳化硅功率器件的高频、高温特性与轴向磁通电机的高功率密度需求天然匹配。SiC器件可承受更高的结温，降低开关损耗，减小散热器体积，进一步提升系统整体功率密度。

相比传统径向电机，优势是系统级的

永磁体用量减小30%——减少对稀土资源的依赖，降低成本和供应链风险。

电磁有效材料减小30%——更少的铜、铁用量，更低的材料成本和更轻的重量。

整机体积重量减小40%——底盘空间大幅释放，为新型驱动架构提供可能。

轴向长度缩短250%——在同样功率等级下，轴向尺寸仅为传统电机的三分之一左右。

效率突破97.5%——更高的电能-机械能转换效率，更低的发热和能耗。

地面作战车辆的“电驱动战场”：从轮毂到履带

轴向磁通电机的高功率密度特性，使其在地面作战车辆的多个驱动场景中展现出显著优势：

轮毂电机直驱：轮毂电机是分布式驱动技术的终极形态——电机直接集成在车轮内部，省去传动轴、差速器、减速箱等中间传动部件。传统径向电机因轴向长度长、体积大，难以装入轮毂有限空间。轴向磁通电机的扁平盘状结构天然适配轮毂安装。四轮独立驱动可实现原地转向、差速转向等传统车辆无法实现的机动模式。

混合动力主驱电机：在混合动力坦克和装甲车中，电机需在有限空间内输出大功率。4kWkg的功率密度意味着同样安装空间内可装入更高功率的电机，或同样功率下为弹药和装甲留出更多空间。

发电电动动力源系统：地面作战车辆的电驱动与发电动力源系统对高功率密度电机有迫切需求。轴向磁通电机可作为ISG（集成启动发电）电机，在车辆行驶中发电为车载电池充电，在需要时提供辅助驱动力。

无人地面车辆（UGV）：无人战车对重量和体积的敏感度更高——轻量化直接关系到运输便利性、部署速度和续航能力。轴向磁通电机的高功率密度使其成为UGV驱动系统的理想选择。

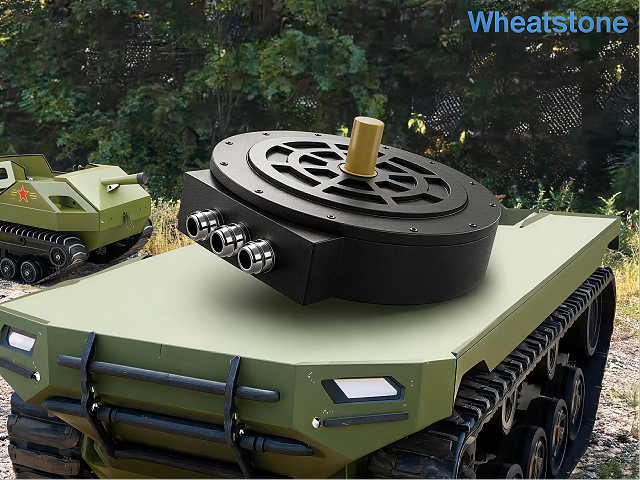

惠斯通定制轴向磁通电机：为地面作战装备量身打造

江苏惠斯通机电科技有限公司深耕特种电机领域二十余年，依托轴向磁通电机技术平台，可为地面作战车辆的电驱动系统提供定制化解决方案。

定制一：功率等级与转速匹配。地面作战车辆的功率需求从数十千瓦到数百千瓦不等。惠斯通可根据车辆吨位、驱动架构（轮毂中央驱动混合动力）和战术需求，定制电机的额定功率、峰值功率和最高转速。100kW功率等级最高转速可达到15000rpm。

定制二：散热方案定制。高功率密度电机的热管理是决定其可靠性的关键。惠斯通针对不同安装位置（轮毂内部车体内部舱外暴露）和散热条件，提供浸油冷却、水冷夹套、强制风冷等多种散热方案。定子浸油冷却高效散热方法可有效突破热瓶颈。

定制三：防护等级与加固设计。地面作战车辆面临泥浆、沙尘、浸水、剧烈振动等极端环境。惠斯通可定制IP67IP68防护等级，采用不锈钢壳体、加固结构和抗振设计，确保电机在战场恶劣环境中可靠运行。

定制四：电磁兼容性（EMC）设计。军用车辆对电磁干扰有严格要求。惠斯通在电机设计阶段即融入电磁兼容性优化，确保电机在复杂的战场电磁环境中不干扰车载通信、侦察和火控系统。

定制五：高功率密度与轻量化目标。惠斯通依托轴向磁通电机的高功率密度拓扑和浸油冷却技术，可将电机本体功率密度提升至4kWkg以上。核心指标包括额定功率密度≥4kWkg、峰值功率密度≥6kWkg、最高效率≥97.5%、同规格平台较传统径向电机永磁体用量减小30%、电磁有效材料减小30%、整机体积重量减小40%、轴向长度缩短250%。

惠斯通的制造与品控体系：惠斯通拥有ISO 9001及IATF 16949质量体系认证，从设计、制造到检测建立完整的质量控制体系。定制方案覆盖从电磁仿真、结构设计到样机制造的全流程，确保每一台交付的轴向磁通电机都满足军用级的可靠性要求。

当新一代主战坦克以更轻的重量、更强的机动性驰骋战场时；当无人战车以分布式轮毂电机的灵活姿态穿越复杂地形时；当混合动力装甲车在静默电驱模式下悄然接近目标时——在每一台地面作战装备的电驱动系统里，Wheatstone定制轴向磁通电机正在用“4kWkg”的功率密度和“体积重量减半”的硬核实力，为国防装备的多维能力跃升提供坚实的技术支撑。

江苏惠斯通机电科技有限公司

二十余年深耕特种电机领域，产品覆盖轴向磁通电机、防爆伺服电机、深水电机、高温电机等品类。公司通过ISO 9001及IATF 16949质量体系认证，可提供从50W到200kW的轴向磁通电机定制方案，适配地面作战车辆电驱动、轮毂电机、混合动力系统、无人地面车辆等应用场景。

欢迎联系惠斯通技术团队，获取地面作战车辆轴向磁通电机定制选型方案。
