工程机械的“大块头”也需要“小电机”，惠斯通轴向磁通电机让挖掘机装载机“瘦身增力”

电机体积缩小50%、自重减轻300kg、能耗成本直降40%——惠斯通轴向磁通电机，正在改写工程机械电动化的“动力方程式”

一台52吨的纯电挖掘机，电机轴向尺寸仅200mm，额定功率285kW。一台135吨的甲醇混动挖掘机，搭载轴向磁通电机后，能耗成本比柴油机直降40%，每年省下超100万元燃料费。一台5吨电动装载机“油改电”后，三年可节约使用成本约100万元。

这些数据的背后，是同一个技术变量：轴向磁通电机。

在工程机械电动化的浪潮中，电池、电机、电控“三电”技术是核心。其中，电机和电驱动系统相当于燃油车的发动机、变速箱和底盘，其性能直接决定整机的表现。然而，工程机械的电动化，远比乘用车复杂得多。

工程机械的“电动化悖论”：越大的设备，空间反而越紧张

挖掘机、装载机、矿卡、压路机——这些设备个个都是“大块头”。但有趣的是，它们留给电机的布置空间，却极为有限。

在5吨电动装载机上，包括电池、电机、电控在内的核心部件，基本只能在驾驶舱后的“方盒子”里辗转腾挪——空间受限、大功率需求、多模块布置、分布式直驱，多重考验叠加。在钢轮压路机中，驱动电机必须塞进钢轮内壁与外圈之间不超过300mm的狭窄空间里。在矿卡和大型挖掘机中，底盘的每一寸空间都要精打细算。

传统径向磁通电机是圆柱形“香肠”结构，功率越大，“香肠”越长。在底盘和空间已经固定的前提下，想装入更大功率的电机，难度极高。因此，工程机械电动化面临一个看似无解的矛盾：设备需要更大的功率，却没有更大的空间来容纳更大的电机。

轴向磁通电机的“破局之道”：体积缩一半，功率翻一倍

轴向磁通电机的扁平盘式结构，从根本上改写了这一方程-。

相对于同功率的传统径向磁通电机，轴向磁通电机的体积和自重下降50%左右。这意味着它可以在同样的布置空间内，提供高出一倍的功率输出。

具体到工程机械的各个细分场景，这一优势被成倍放大：

挖掘机：空间富余量大，响应速度更快

在“全球首款采用换电技术的52吨级挖掘机”中，轴向磁通“X-POWER倍动力”电机作为主要驱动，额定功率285kW，轴向尺寸却仅有200mm。与同功率的径向磁通电机相比，布置空间富余量大得多，响应速度更快、控制精度更好、作业效率更高，维护保养成本降低30%以上。

在135吨甲醇混动挖掘机中，轴向磁通电机与甲醇发动机组成双源动力，每小时能耗成本比柴油挖掘机降低约40%，每年节约燃料成本超过100万元。紧凑的轴向尺寸使整车平台布局更灵活，作业稳定性显著提升。

装载机：三年省出100万，“油改电”的最佳拍档

电动装载机已经成为工程机械电动化的排头兵。采用轴向磁通电驱动系统，在90%以上工况可以达到90%以上的工作效率。

对于目前装载机领域流行的“油改电”，轴向磁通电机方案无需改动原有发动机舱，无需增加额外的悬置点，整体改动量更小、改造周期更短。一台5吨装载机“油改电”后，三年可节约整体使用成本约100万元。

矿卡与压路机：轴向尺寸缩减500mm，自重减轻300kg

在矿卡领域，盘毂PDS900K电驱动总成整体轴向尺寸仅为1166mm，比同功率径向磁通电机方案缩短约470mm，底盘预留空间更大，布置更加自由灵活，自重减轻约300kg，更利于轻量化设计。

在钢轮压路机中，驱动电机必须塞进钢轮内壁与外圈之间不超过300mm的狭窄空间——传统径向磁通电机布置难度极大，而轴向磁通电机轴向尺寸仅140.5mm，游刃有余。

技术支撑：为什么轴向磁通电机能做到？

轴向磁通电机的核心原理并不复杂：磁通沿转轴方向（轴向）导通，定子和转子呈盘状面对面平行排列-。这一结构带来了几个根本性的优势：

磁路更短，损耗更低。轴向磁通电机的磁通路径是一维的，比径向电机的二维环形磁路更短，磁阻更小、铁损更低。盘毂轴向磁通电机在92.5%以上工况可以达到92.5%以上的工作效率。全工况平均效率突破93%，重载工况能效较传统径向电机提升7个百分点-。

转矩与直径的三次方成正比。在轴向磁通电机中，转矩与转子直径的三次方成正比，而径向电机仅与直径的平方成正比。同样用量的电磁材料，轴向磁通电机可以输出远高于径向电机的转矩。在采用同平台控制器的情况下，轴向磁通电机的持续扭矩提升11%、持续功率提升16%。

扁平结构释放设计自由度。轴向尺寸缩减50%以上，整机体积重量减小40%，使电机可以嵌入轮毂、车体夹层等传统电机无法企及的空间-。

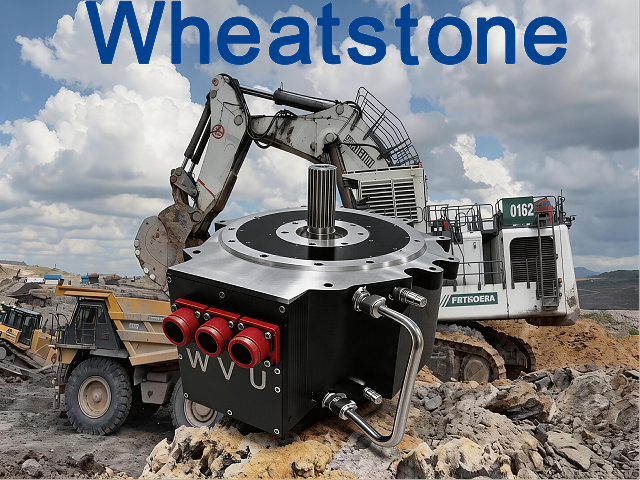

惠斯通定制轴向磁通电机：为工程机械“量身瘦身”

江苏惠斯通机电科技有限公司深耕特种电机领域二十余年，依托轴向磁通电机技术平台，可为电动挖掘机、电动装载机、矿卡、压路机等工程机械提供定制化驱动方案。

惠斯通可提供基座从40mm到400mm、功率从50W到200kW、电压从24V到3000V的永磁电机定制方案，并可针对工程机械的特殊需求提供以下定制服务：

定制一：轴向尺寸极致压缩。 惠斯通轴向磁通电机轴向长度可缩短50%以上，适配挖掘机、装载机、压路机等设备的狭小安装空间。在钢轮压路机等轴向空间极度受限的场景中，轴向尺寸可压缩至140mm级别，从容应对布置难题。

定制二：大扭矩与高过载匹配。 工程机械作业中频繁遭遇重载启动、冲击负载等工况。惠斯通电机峰值转矩可达额定转矩的3倍以上，持续扭矩和持续功率较同平台径向电机显著提升，爬坡和脱困能力更强。

定制三：IP68高防护等级与矿山级坚固设计。 工程机械面临泥浆、沙尘、浸水、剧烈振动等极端环境。惠斯通可定制IP68防护等级，采用加强型密封结构和防腐涂层，确保电机在多粉尘、高震动、强湿热的矿山和工地工况下稳定运行。

定制四：分布式驱动适配与“油改电”快速改造。 惠斯通可为行走总成、液压泵、作业机构等各功能模块分别定制独立电机，实现模块化独立直驱。对于“油改电”场景，惠斯通电机可直接适配原有发动机舱，无需改动车辆空间，改动量小、改造周期快。

定制五：高效率电磁方案。 惠斯通轴向磁通电机高效区间宽广，全工况平均效率突破93%，重载工况能效较传统径向电机提升7个百分点-。在90%以上工况达到90%以上工作效率，为工程机械用户提供实实在在的节能降本价值。

当135吨甲醇混动挖掘机在新疆露天煤矿以每年省下100万燃料费的方式高效作业时；当52吨纯电挖掘机以200mm的轴向尺寸输出285kW的澎湃动力时；当5吨电动装载机“油改电”后三年省出100万使用成本时——在每一台电动工程机械的动力系统里，Wheatstone定制轴向磁通电机正在用“体积减半、功率翻倍、能耗直降”的硬核实力，为工程机械的电动化转型注入强劲动能。

江苏惠斯通机电科技有限公司

二十余年深耕特种电机领域，产品覆盖轴向磁通电机、防爆伺服电机、深水电机、高温电机等品类。公司通过ISO 9001及IATF 16949质量体系认证，可提供基座从40mm到400mm、功率从50W到200kW、电压从24V到3000V的永磁电机定制方案，适配电动挖掘机、电动装载机、矿卡、压路机等工程机械。

欢迎联系惠斯通技术团队，获取工程机械轴向磁通电机定制选型方案。
