喷浆机械手关节里的秘密，惠斯通防爆伺服电机让高危岗位“机器替人”成为现实

从30%回弹率到15%，从人工抱喷头到六关节仿生臂——喷浆机械手关节里的每一台防爆伺服电机，都在改写煤矿安全的历史

2025年10月28日，第二十一届中国国际煤炭采矿技术交流及设备展览会上，全球首款220kg矿用防爆六关节工业机械臂正式发布。这款由中国煤科常州研究院与汇川技术联合研制的“钢铁臂膀”，可在高湿、高粉尘、瓦斯等恶劣环境下替代人工完成喷浆、3D密闭墙打印、选矸等高危作业，被誉为“井下智能作业的里程碑”。

喷浆作业，是煤矿井下最危险、最辛苦的岗位之一。工人抱着喷头在粉尘弥漫的巷道中作业，面临着粉尘吸入、喷浆回弹砸伤、坍塌冒顶等多重风险。喷浆回弹率长期徘徊在30%左右，意味着每喷10吨混凝土，就有3吨白白浪费。工人劳动强度大、作业环境恶劣、喷浆质量不稳定——这个岗位，迫切需要“机器替人”。

而机器替人的关键，藏在每一个关节里。

喷浆机械手，对关节电机提出了怎样的“极限要求”？

喷浆机械手的工作环境，是煤矿井下最恶劣的区域之一：高湿（相对湿度常年在95%以上）、高粉尘（喷浆作业时粉尘浓度可达数百毫克立方米）、瓦斯（甲烷随时可能积聚）。普通伺服电机在这里撑不过一个生产班次。

六关节仿生结构要求关节电机具备极高的功率密度——航空级超高功率密度伺服电机使关节重量降低50%、体积缩小30%。220kg的重载能力要求每个关节输出足够的扭矩，同时还要在狭窄井巷中灵活运动。ExdbIMb防爆等级要求电机外壳能够承受内部爆炸压力并阻止火焰传播。±0.05mm的重复定位精度要求伺服反馈系统在强振动、高湿度、电磁干扰复杂的环境中保持微米级位置精度。

更棘手的是喷浆作业的特殊性：机械手需要实时感知喷枪与岩面的距离及反力，自动调整姿态。关节电机既要精准响应力控算法的指令，又要在持续振动和粉尘侵入中保持密封完整性。

喷浆机械手关节电机的三大“致命挑战”

挑战一：防爆与轻量化的“不可能三角”

防爆电机天生比普通电机重——隔爆外壳需要足够的壁厚来承受内部爆炸压力。但机械手关节对重量极其敏感：关节越重，机械手的有效负载就越小，运动惯性就越大，控制精度就越差。如何在保证防爆性能的前提下实现轻量化，是关节电机设计的首要难题。

挑战二：高精度定位与恶劣环境的矛盾

±0.05mm的重复定位精度，与地面工业自动化同级。但在煤矿井下，编码器要同时承受强振动、高湿度、腐蚀性气体和电磁干扰的多重打击。编码器信号一旦丢步，机械手就无法精确控制喷枪与岩面的距离，喷浆质量随之恶化。

挑战三：频繁运动与散热困局

喷浆作业中，机械手需要持续调整姿态。关节电机频繁正反转、频繁加减速，发热量巨大。但在隔爆壳体内，无法依赖大尺寸风扇或外置液冷装置，散热只能通过防爆外壳传导。热管理一旦失效，绕组温度突破绝缘极限，电机当场报废。

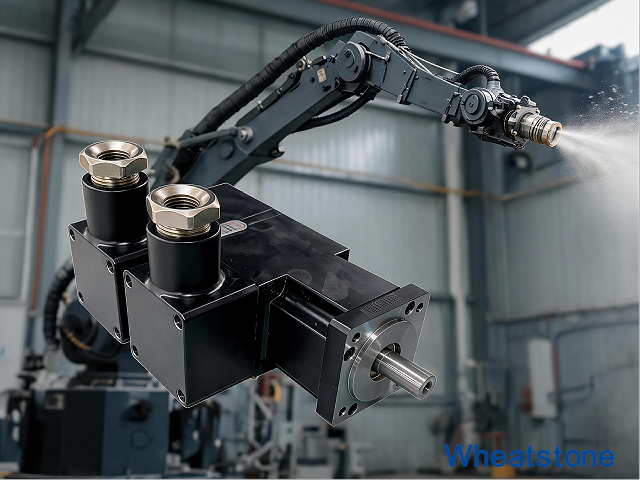

惠斯通防爆矿用伺服电机：为喷浆机械手关节“量身定力”

江苏惠斯通机电科技有限公司深耕防爆电机领域二十余年，针对喷浆机械手关节的特殊工况，从防爆、轻量化、精度、散热四个维度构建了完整的技术方案。

维度一：Ex d I Mb煤安认证——井下防爆的“合规底线”

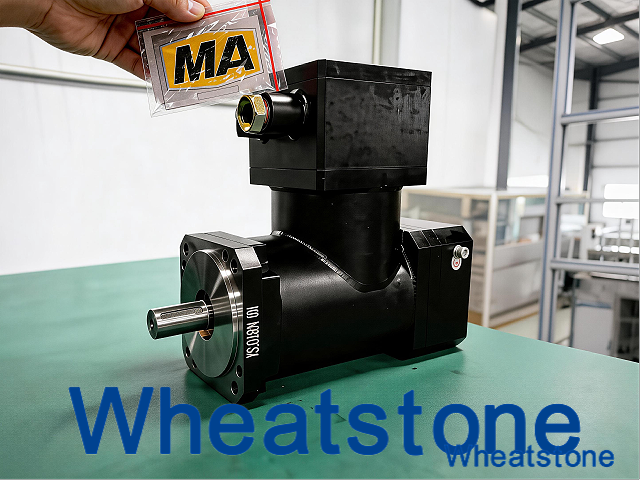

惠斯通防爆矿用伺服电机持有Ex d I Mb煤安防爆认证。隔爆外壳通过1.5倍参考压力静压测试，隔爆接合面精加工至Ra≤6.3μm。即使在电机内部发生爆炸，火焰在穿过隔爆接合面时被充分冷却熄灭，无法引燃外部瓦斯环境。防爆合格证编号可查可验，杜绝“张冠李戴”的认证风险。

维度二：航空级功率密度——关节“减重50%”的关键支撑

惠斯通轴向磁通电机采用盘式扁平结构，同等功率下体积和重量约为传统径向电机的一半。在喷浆机械手关节中，这一特性意味着：关节重量降低、机械手有效负载提升、运动惯性减小、控制精度提高。航空级超高功率密度伺服电机正是机械手实现“举重若轻”的技术底座。

维度三：高精度闭环控制——±0.05mm定位精度的“守护者”

惠斯通防爆伺服电机标配高分辨率编码器，配合闭环矢量控制，重复定位精度可达±0.05mm。编码器采用抗干扰设计，在强振动、高湿度、电磁干扰复杂的井下环境中保持信号稳定。视觉+力控多模态融合算法需要关节电机在毫秒级时间内响应指令——惠斯通电机的机械时间常数可缩短至5ms以内，确保喷枪姿态实时精准调整。

维度四：H级绝缘与热管理——在隔爆壳体内“守住温度底线”

惠斯通防爆伺服电机采用H级（180℃）绝缘系统，配合VPI真空压力浸渍工艺，无溶剂树脂填充绕组所有空隙，形成致密无气隙绝缘层。在隔爆壳体的密闭空间内，最大限度降低发热、提高热传导效率。宽温域特种润滑脂在频繁正反转中保持稳定润滑性能，轴承寿命大幅延长。

维度五：多重密封与316L不锈钢壳体——抵御“水、尘、气”的三重绞杀

轴伸端采用V型防尘圈+迷宫密封+耐腐蚀油封三重结构，接线盒双重密封。可选316L不锈钢壳体，防护等级IP66IP67，有效抵御井下高湿、高粉尘和腐蚀性气体的持续侵蚀。

当喷浆机械手在瓦斯积聚的巷道中精准作业时；当喷浆回弹率从30%降至15%、年节省混凝土成本约20万元时；当工人从危险、粉尘、高强度的喷浆岗位撤离时——在每一个关节的动力单元里，Wheatstone防爆矿用伺服电机正在用Ex d I Mb的防爆保障和航空级的功率密度，支撑着煤矿井下高危岗位“机器替人”的每一次精准动作。

江苏惠斯通机电科技有限公司

二十余年深耕防爆电机与特种电机领域，产品覆盖防爆矿用伺服电机、高温电机、深水电机、轴向磁通电机等品类。公司通过ISO 9001及IATF 16949质量体系认证，持有Ex d I Mb煤安防爆认证、Ex db IIB T4 GbEx db IIC T4 Gb气体防爆认证及Ex tb IIIC T130℃ Db粉尘防爆认证，防爆合格证编号可查可验。

欢迎联系惠斯通技术团队，获取喷浆机械手防爆矿用伺服电机的定制选型方案。
