惠斯通防辐射电机：大科学装置“稳”字背后的硬核支撑

从HEPS光束线到高分辨质谱仪，位置稳定性决定实验成败——惠斯通防辐射伺服电机，以微弧度级精度与10⁷ Gy耐辐射能力，为“大国重器”守住精度底线

在北京怀柔雁栖湖畔，中国首台高能量同步辐射光源（HEPS）的储存环内，电子束以接近光速的速度回旋运动，释放出比太阳亮一万亿倍的X射线。在HEPS的每一座光束线站中，单色器的晶体正在以微弧度的精度旋转，筛选特定能量的X射线；K-B聚焦镜以纳米级的步进精度将光束压缩至微米焦点。在质谱仪的高真空腔体内，离子源靶锥正在以0.04°的微调精度完成每一次定位。

这些动作的共同点是：精度要求极高，环境极为苛刻，人无法介入。

HEPS的每一座光束线站，都是一个由数千台电机驱动执行器构成的精密系统。HEPS采用基于EtherCAT现场总线的分布式运动控制系统，数千台电机驱动器在同步指令下协同动作。在质谱仪中，真空步进电机需要将采样栅格精确定位在X、Y、Z方向的离子源下方。

这些电机所处的环境，是普通工业电机终生无法想象的“三重极限”。

一、位置稳定性的“大科学”困境

同步辐射光源的光束稳定性，是衡量光束线的重要指标，是用户获得高质量实验数据的前提。光束线已经从高能量分辨发展到超高能量分辨，从微米聚焦到纳米聚焦，光束线的稳定性成为先进性能光束线的关键需求。双晶单色器作为核心设备，分光晶体的角度稳定性直接影响聚焦光斑的位置稳定性以及出射光的能量及通量稳定性。

在质谱仪中，离子源靶锥控制采用伺服电机驱动，微调精度需达到0.04°。质谱仪需要在10⁻⁶ mbar左右的真空下进行分析，电机须满足超低出气率和稳定性能的要求。

这些精度指标，依赖于电机的微弧度级角度控制能力和纳米级位移分辨率。但电机所处的环境，让这一目标变得异常困难。

挑战一：超高真空——10⁻⁷ Pa的洁净度红线

同步辐射光在空气中会被吸收，因此整个光束线都处于超高真空状态。普通电机中的绝缘漆、润滑脂、密封胶等有机材料在真空中会持续释放水汽和碳氢化合物——这种现象叫“出气”。一个电机释放的微量气体，就可能污染整条光束线的真空环境，导致实验数据失真。

挑战二：电离辐射——10⁶ Gy的累积剂量

同步辐射本身是高能X射线，散射的辐射会在电机所在区域形成持续的电离辐射场。普通有机绝缘材料在高剂量辐照下迅速发生分子链断裂或交联，绝缘性能断崖式下降、密封件硬化龟裂、润滑脂碳化结焦——一台普通电机在这样的环境中，寿命可能以小时计算。

挑战三：真空散热失效——无对流的“热积累”

在真空中，空气对流消失，电机热量仅能通过传导和辐射散逸。同样的负载，在真空中的温升速率比大气中快数倍。在真空中运行的电机，其RMS扭矩需求的计算值需要额外预留2.6至3倍的能力裕量。

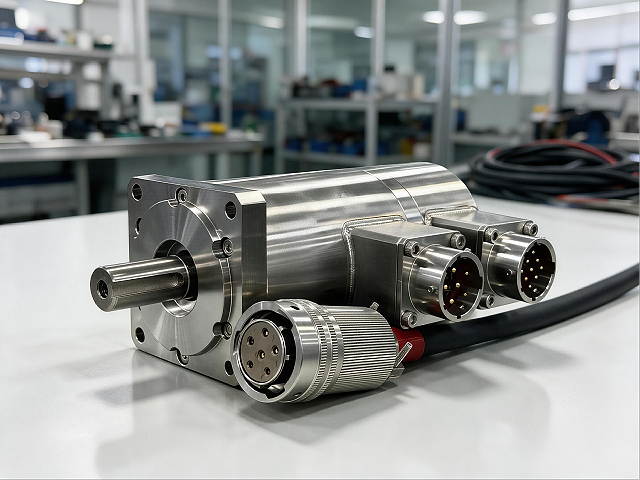

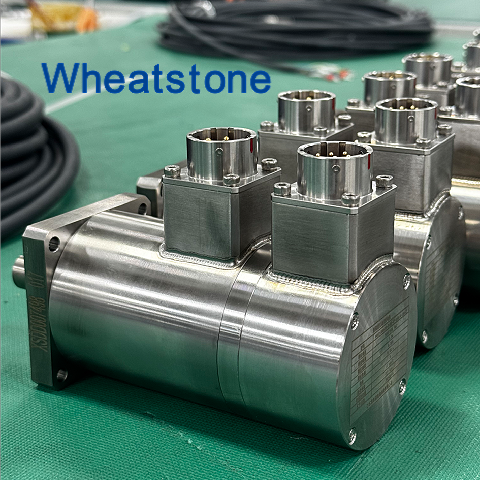

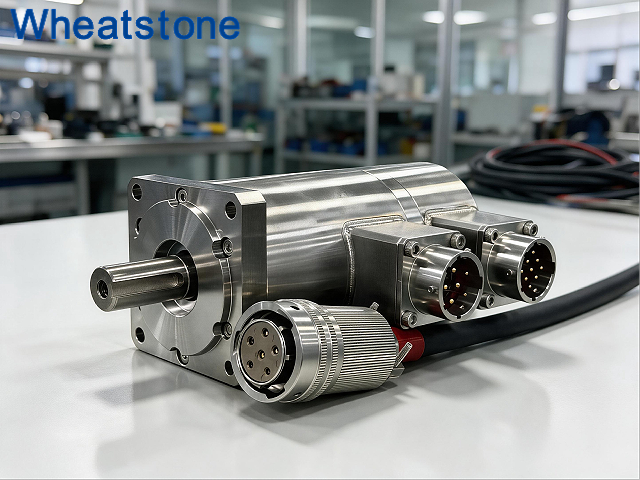

二、惠斯通防辐射电机：为“大国重器”守住精度底线

江苏惠斯通机电科技有限公司针对同步辐射光源、粒子加速器等大科学装置的极端环境，开发了全系列防辐射真空电机。其核心技术覆盖了上述三重挑战的每一个维度。

核心一：超低出气材料体系——守住10⁻⁷ Pa的洁净红线

惠斯通防辐射电机的定子绕组采用聚酰亚胺薄膜绕包线，摒弃传统有机漆包线。绝缘系统选用无胶粘剂聚酰亚胺薄膜，引出线选用聚酰亚胺或聚四氟乙烯绝缘层。所有材料在装配前经过真空烘烤预处理，将出气率降至可接受的水平。依据ASTM E595标准在125℃和5×10⁻⁵ Torr条件下进行24小时测试，确保材料出气率符合NASAESA航天材料标准。

核心二：耐辐射绝缘体系——抵御10⁶–10⁷ Gy的累积剂量

惠斯通防辐射电机采用耐辐射绝缘体系：电磁线选用聚酰亚胺复合绝缘，其分子结构中的芳香环具有天然的辐射稳定性。聚酰亚胺在1.0×10⁶ Gy伽马辐照下绝缘电阻仍可维持在100MΩ以上。浸渍树脂选用耐辐射型改性环氧，经配方优化后可在累计吸收剂量10⁶ Gy级别下保持介电强度。

核心三：全陶瓷轴承+固体润滑——在辐射场中不碳化、不结焦

轴承选用全陶瓷或混合陶瓷材质，配合固体润滑涂层，在辐射场中不碳化、不结焦。低蒸气压耐辐射润滑脂确保轴承在长期服役中保持低摩擦运转。在HEPS光束线前端区，惠斯通防辐射真空伺服电机驱动安全光闸，累计受照剂量超过5×10⁶ Gy。

核心四：全金属密封与高防护——杜绝真空泄漏

采用全金属密封结构，杜绝有机密封件在辐射和真空环境中的老化与出气。电机应用温度范围覆盖-196℃至+200℃，真空度达到1.0×10⁻⁷ Pa。累计辐射耐受剂量最高达1.0×10⁷ Gy。防护等级可达IP67，可耐受去污喷淋和化学清洗。

三、从HEPS到高分辨质谱：大科学装置的“精度底座”

在HEPS的光束线站中，惠斯通防辐射真空伺服电机驱动安全光闸，确保光束线真空环境的完整性和设备安全。在粒子加速器的靶室和束流控制系统中，电机需在10⁻⁷ Pa超高真空与10⁶–10⁷ Gy累积辐射剂量的复合环境中长期运行。

在质谱仪等分析仪器中，真空电机用于离子源、进样系统、质量分析器和真空检测器等关键部件的驱动和控制。其低出气率和稳定的性能为医疗设备的可靠运行提供了重要保障。离子源靶锥控制采用伺服电机驱动，微调精度达到0.04°。

当HEPS的单色器晶体以纳弧度级精度完成每一次角度调整时；当K-B聚焦镜以纳米级步进将X射线压缩至微米焦点时；当质谱仪的离子源靶锥在超高真空中完成每一次精确定位时——在每一台大科学装置的核心驱动单元里，Wheatstone防辐射伺服电机正在用“聚酰亚胺绝缘、全陶瓷轴承、全金属密封、10⁷ Gy辐射耐受”的硬核技术，为“大国重器”守住位置稳定性的精度底线。

江苏惠斯通机电科技有限公司

二十余年深耕特种电机领域，产品覆盖防辐射伺服电机、防爆伺服电机、高温电机、深水电机、轴向磁通电机等品类。公司通过ISO 9001及IATF 16949质量体系认证。防辐射伺服电机可耐受累计辐射剂量最高1.0×10⁷ Gy，适应温度范围-196℃至+200℃，真空度可达1.0×10⁻⁷ Pa。可提供基座从40mm到400mm、功率从50W到200kW、电压从24V到3000V的永磁电机定制方案。

欢迎联系惠斯通技术团队，获取防辐射伺服电机的定制选型与辐射耐受评估方案。
