人形机器人关节动力图鉴，惠斯通三大电机系列为“钢铁之躯”注入灵魂

从髋关节的293N·mkg扭矩密度到灵巧手的微型精密驱动，从真空腔体里的无框嵌入到防爆环境中的安/全运行——惠斯通电机系列，正在为人形机器人的每一个关节提供“恰到好处”的动力

2026年，人形机器人产业进入爆发前夜。特斯拉Optimus、小米CyberOne、宇树H1……全球数十款人形机器人正在从实验室走向工厂和家庭。这些机器人的每一次行走、跳跃、抓取，都依赖数十个精密关节的协同运动。而每一个关节的动力核心，是一台电机。

但人形机器人的关节，不是一个“标准件”就能打发的。髋关节要承受整个上半身的重量，在奔跑跳跃中输出数百N·m的瞬时扭矩；腕关节要在狭小空间内完成精细操作，体积和精度同样重要；灵巧手更是要在指尖大小的空间里塞进电机、减速器和传感器。

针对人形机器人不同关节的差异化需求，惠斯通构建了三大电机系列的产品矩阵：轴向磁通电机系列——主打高扭矩密度与低惯量，专为大负载关节（髋、膝、踝）设计；无框力矩电机系列——主打极/致紧凑与直接驱动，适配肩、肘、腕等中等负载关节；防爆伺服电机系列——主打本质安/全与高可靠性，适用于化工厂巡检、煤矿救援等特殊场景人形机器人。

以下，我们将逐一拆解这三大系列的技术特点、核心指标与适用关节。

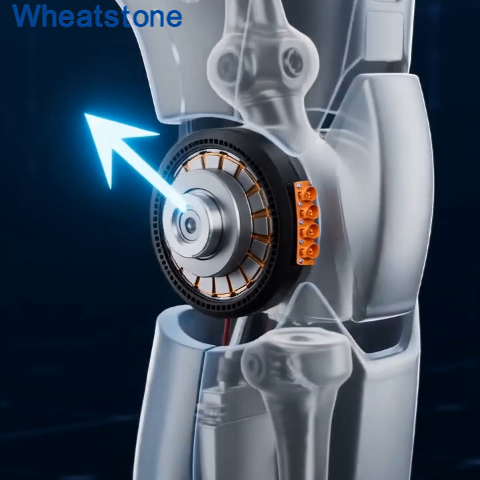

一、轴向磁通电机系列：大负载关节的“力量担当”

适用关节：髋关节、膝关节、踝关节等大负载关节

核心技术：单定子双转子或双定子单转子轴向磁通拓扑

在人形机器人的所有关节中，髋关节是最“吃苦耐劳”的一个。它要支撑整个上半身的重量，要在行走、奔跑、跳跃中输出巨大的爆发力，还要在有限的空间内完成大角度的灵活转动。

传统径向磁通电机采用“圆柱嵌套”结构，磁通路径沿半径方向，转矩仅与转子直径的平方成正比。在膝、髋等需要高频动作和高负载运行的关节中，轴向长度长、转动惯量大、功率密度有限等短板被放大——电机响应滞后、关节笨重、能耗偏高。

轴向磁通电机从根本上改变了这一格局。磁力线沿电机轴线方向贯穿定转子，转子与定子呈盘状平行排列。在这一构型下，扭矩与转子直径的三次方成正比——同样用量的电磁材料，轴向磁通电机可以输出远高于径向电机的扭矩。扁平盘状几何构型使磁通路径大幅缩短、有效磁面积扩大，在输出相同功率时体积和重量可减少50%以上，功率密度可达传统电机的2–4倍，扭矩密度提升超过120%。

核心性能指标：

功率密度：3-5kWkg，转矩密度15-25N·mkg，额定负载效率达92-95%

轴向长度：可压缩至传统电机的三分之一

转动惯量：降低40%-60%

加速度响应时间：由数十毫秒级压缩数倍

峰值扭矩密度：总成可达293N·mkg

实战案例：国/内青龙人形机器人的腿部关节采用轴向磁通电机，髋关节和膝关节最/大扭矩达到396N·m，峰值扭矩密度达到200N·mkg，较传统方案减重超50%。轻骑机器人的整个下肢系列同样采用轴向磁通电机，关节峰值扭矩达到390N·m，扭矩密度可达240N·mkg。

定制方向：惠斯通可根据关节负载特性和空间约束，灵活选择单定子单转子、双定子单转子、双转子单定子等不同轴向磁通拓扑。通过优化极槽配合、磁钢布置和气隙设计，最/大化电机的扭矩密度。电机可以直接嵌入机器人关节内部，无需额外占用肢体空间。

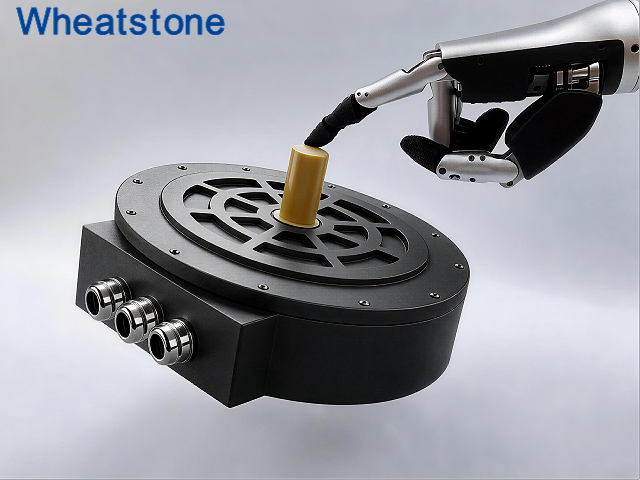

二、无框力矩电机系列：中等负载关节的“紧凑之选”

适用关节：肩关节、肘关节、腕关节、颈关节、腰部

核心技术：无外壳、无轴承、无轴——只有定子和转子

人形机器人的肩、肘、腕等关节，不需要髋关节那么大的扭矩，但对体积、重量和集成度的要求更为苛刻。传统“电机+减速机+编码器+制动器”的模块化堆叠方案，结构臃肿、传动链长、精度受限于减速机背隙。

无框力矩电机的设计哲学截然不同：没有外壳、没有轴承、没有轴，只有定子和转子两个部件。定子嵌入关节外壳，转子直接套在关节转轴上，由设备自身的轴承系统支撑。省去了中间传动环节，实现了真正的“直接驱动”。

惠斯通针对机器人领域的特殊需求，开发了可定制的无框力矩电机系列，以超高真空兼容、无框直接嵌入、低压大扭矩三大核心技术，为机器人在极/端环境下的精密运动提供“隐形动力”。核心性能指标：

轴向长度：仅为传统电机的13至12

关节体积：可缩小30%以上

零背隙：消/除齿轮啮合间隙，系统刚性显/著提升

重复定位精度：配合高分辨率编码器可达角秒级

真空兼容特性：对于半导体晶圆传输机器人、空间站舱外机械臂、真空镀膜机械手等需要在真空环境中运行的机器人，惠斯通真空无框电机从材料源头控制出气问题。绝缘系统采用聚酰亚胺薄膜绕包线或陶瓷化无机绝缘绕组，总质量损失(TML)可控制在0.1%以下，可凝挥发物(CVCM)低于0.01%。对于超高真空应用，惠斯通提供全陶瓷轴承（氮化硅滚珠）配合固体润滑涂层（二硫化钼或类金刚石）的方案，彻底杜绝润滑脂挥发问题。

定制方向：惠斯通可根据关节模组的设计要求，集成高分辨率编码器（23位绝/对值编码器可选）和定制化驱动器方案，实现位置、速度和转矩的精/准闭环控制。

三、防爆伺服电机系列：特殊场景人形机器人的“安/全铠甲”

适用场景：化工厂巡检机器人、煤矿救援机器人、危化品处置机器人、军工特种机器人

核心技术：Ex d IIB T4 Gb  Ex db IIC T4 Gb隔爆认证 + Ex tb IIIC T130℃ Db粉尘防爆认证

并非所有人形机器人都工作在洁净的实验室或工厂车间里。在化工厂的易燃易爆区域、煤矿井下的瓦斯环境、危化品泄漏的事故现场——人形机器人需要同时具备“仿人运动”和“本质安/全”的双重能力。

防爆伺服电机与人形机器人关节的结合，正在打开一个全新的应用维度。异形防爆伺服电机具有防爆性能，能够在易燃易爆的环境中安/全运行，不会因为电气设备引发火花或高温而引发爆炸。

惠斯通防爆伺服电机持有Ex d IIB T4 Gb（气体隔爆）、Ex db IIC T4 Gb（最/高等级气体防爆，适用于含氢气、乙炔等最危险气体的环境）及Ex tb IIIC T130℃ Db（粉尘防爆）三重认证。防护等级可达IP66IP67，可选316L不锈钢壳体以应对腐蚀性环境。

在化工厂的巡检任务中，搭载惠斯通防爆伺服电机的仿人机器人可以在易燃易爆区域中安/全行走、操作阀门、读取仪表数据。在煤矿救援场景中，防爆伺服电机驱动的救援机器人可以进入瓦斯积聚的巷道，替代救援人员完成搜救任务。在危化品泄漏事故中，防爆机器人可以进入高浓度有害气体区域，执行关阀、堵漏、采样等高风险操作。

核心性能指标：

防爆等级：Ex d IIB T4 Gb  Ex db IIC T4 Gb  Ex tb IIIC T130℃ Db

防护等级：IP66IP67

温度组别：T4（最/高表面温度≤135℃），T6（≤85℃）可选

壳体材质：高强度铸钢铸铁（标配），316L不锈钢（选配）

过载能力：峰值转矩可达额定转矩3倍

四、惠斯通定制能力：为每一个关节找到“最适配”的动力方案

人形机器人的关节，从髋膝踝的大负载到肩肘腕的中等负载，从手指的微驱动到腰部的复合运动——每一个关节都有自己独特的“动力需求曲线”。没有一款电机能通吃所有关节。

惠斯通依托二十余年特种电机技术积累，从电磁拓扑选型、结构设计、材料选配到工艺实现，建立了完整的定制化开发流程。

拓扑选型：根据关节负载特性、空间约束和功率密度要求，从单定子单转子、双定子单转子、双转子单定子及无轭分段电枢等轴向磁通拓扑中灵活选择。选错拓扑等于错配整个动力平台。

磁钢分级选配：针对不同工作温度和退磁风险，选配N38UH高温钕铁硼或钐钴(SmCo)磁钢。钐钴磁钢居里温度高达700-800℃，在高温环境中磁性能衰减极小。

散热方案定制：针对高功率密度电机的发热挑战，提供自然冷却、强制风冷、液冷及油水复合冷却等多种散热方案。惠斯通已建立磁-热-应力多场耦合仿真流程，在设计阶段锁定/最/佳散热参数。

编码器与驱动集成：根据控制系统的反馈协议，选配旋变编码器、增量式编码器或23位高分辨率绝/对值编码器，并配套定制化驱动器方案。

防爆与环境适配：根据机器人的部署环境，选配气体防爆、粉尘防爆或316L不锈钢防腐壳体，确保电机在特殊环境中长期可靠运行。

从青龙人形机器人腿部关节的396N·m峰值扭矩到轻骑机器人的390N·m关节输出，从髋关节293N·mkg的扭矩密度到灵巧手的微型精密驱动，从真空腔体里的无框嵌入到防爆环境中的安/全运行——惠斯通三大电机系列，正在为人形机器人的每一个关节提供“恰到好处”的动力。

当人形机器人在工厂车间完成高精度装配时；当仿人机器人在化工厂的易燃易爆区域安/全巡检时；当救援机器人在煤矿井下替代人类进入危险区域时——在每一个关节的动力单元里，惠斯通定制电机正在用轴向磁通的高扭矩密度、无框力矩的极/致紧凑和防爆伺服的本质安/全，支撑着人形机器人从“能走”到“善动”的每一次进化。

江苏惠斯通机电科技有限公司

二十余年深耕特种电机领域，产品覆盖轴向磁通电机、无框力矩电机、防爆伺服电机、高温电机、深水电机、防辐射真空电机等品类。公司通过ISO 9001及IATF 16949质量体系认证，持有中国防爆CCC、煤安MA、IECEx、欧盟ATEX等多项防爆认证。可提供基座从40mm到400mm、功率从50W到200kW、电压从24V到3000V的永磁电机定制方案，覆盖人形机器人髋、膝、踝、肩、肘、腕、腰、颈等全关节动力需求。

欢迎联系惠斯通技术团队，获取人形机器人关节电机定制选型方案。
