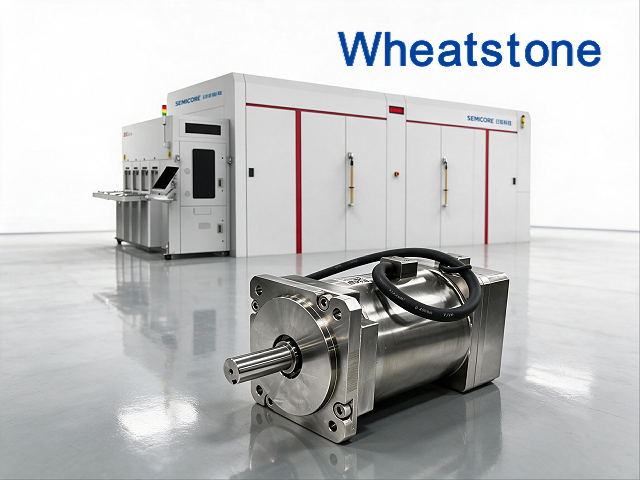

离子注入的原子级精度背后，惠斯通防辐射伺服电机守住掺杂“最后一微米”

在半导体制造的圣殿里，离子注入是芯片性能的“终极雕刻刀”。硼、磷、砷等掺杂离子被加速到高能量，精确嵌入硅晶圆的原子晶格中，以调控晶体管的阈值电压和导电特性。而驱动晶圆在10⁻⁷Pa超高真空中完成每一次精确定位的，是藏在真空腔室深处的防辐射伺服电机。惠斯通防辐射伺服电机，以10⁷Gy辐射耐受、-196℃至+200℃宽温域适应和微米级定位精度，为离子注入工艺守住掺杂的“最后一微米”。

离子注入是半导体制造中的核心掺杂工艺。高能离子束将掺杂物原子强行注入硅晶圆中，形成特定的导电区域。这一工艺的精度直接决定了芯片的性能与可靠性。在离子注入机中，晶圆传输机械手需要在真空腔室内完成微米级的重复定位；注入转盘需要在持续辐照环境中保持匀速旋转；束流扫描机构需要以高精度控制离子束的均匀性。所有机械动作的执行，都依赖于隐藏在真空腔室深处的电机。

一、离子注入设备的“三重极限”与电机的严苛考验

离子注入设备是一个完全隔绝的系统，内部是10⁻⁷Pa量级的超高真空环境。高能离子束的轰击不仅改变晶圆特性，还向周围环境释放持续的次级辐射。在这一环境中，电机面临的是普通工业电机终生无法想象的“三重极限”。

超高真空——10⁻⁷Pa的洁净度红线

离子注入必须在超高真空中进行，以防止离子束与空气分子碰撞散射。真空腔室内的任何污染物——哪怕是单个有机分子——都可能附着在晶圆表面，造成掺杂不均或器件缺陷。普通电机中的绝缘漆、润滑脂、密封胶等有机材料在真空中会持续释放水汽和碳氢化合物。一个电机释放的微量气体，就可能污染整个工艺腔室的真空环境，导致整批晶圆报废。惠斯通防辐射电机的总质量损失（TML）可控制在0.1%以下，可凝挥发物（CVCM）低于0.01%。

电离辐射——10⁶–10⁷Gy的累积剂量

离子注入过程伴随持续的X射线和次级电子辐射。电机若直接安装在注入腔室附近，其累积辐射剂量可达10⁶–10⁷Gy。普通电机在10⁴Gy剂量下，绝缘材料就可能脆化开裂、润滑脂挥发殆尽。惠斯通防辐射伺服电机的耐辐射能力达到累计剂量1.0×10⁷Gy，是核工业高辐照环境应用门槛的十倍。聚酰亚胺薄膜绕包线在10⁶–10⁷Gy的γ射线辐照下，绝缘电阻仍可维持在100MΩ以上。

微米级定位精度——原子级工艺的“硬指标”

离子注入要求晶圆在离子束中的位置偏差控制在微米级。传输机械手的每次取放、注入转盘的每次分度、束流扫描机构的每次调整，都需要电机完成精确的位移和定位。电机运行中产生的任何微小振动、速度波动或回程间隙，都会被放大为掺杂不均或器件性能漂移。

二、惠斯通防辐射伺服电机：离子注入设备的“洁净动力”

超低出气材料体系——为10⁻⁷Pa真空守住洁净底线

惠斯通防辐射电机的定子绕组采用聚酰亚胺薄膜绕包线，摒弃传统有机漆包线。绝缘系统选用无胶粘剂聚酰亚胺薄膜，引出线选用聚酰亚胺或聚四氟乙烯绝缘层。所有材料在装配前经过真空烘烤预处理，将出气率降至最低。在离子注入机的真空传输系统中，惠斯通电机连续运行，真空系统背景压强始终保持稳定，未出现因电机出气导致的工艺波动。

耐辐射绝缘体系——抵御10⁷Gy的累积剂量

惠斯通防辐射电机采用聚酰亚胺耐辐射绝缘体系。聚酰亚胺的分子结构中含有芳香环，在高能射线轰击下不易发生链断裂。配合真空压力浸渍工艺，无溶剂树脂在负压下充分渗透至绕组间隙，形成致密绝缘层，有效抵御辐射粒子的穿透破坏。在累计剂量10⁷Gy的辐照场中，电机的绝缘电阻仍能保持在100MΩ以上。

全陶瓷轴承+固体润滑——在辐射与真空中不碳化、不结焦

普通润滑脂在辐射环境中挥发、碳化，是离子注入设备中电机失效的主要原因之一。惠斯通采用全陶瓷轴承（氮化硅滚珠）配合固体润滑涂层（二硫化钼），在10⁷Gy剂量下仍能保持低摩擦运转。固体润滑从根本上杜绝了润滑脂在真空中挥发污染腔室的问题。在半导体离子注入设备中，这一方案已将轴承维护周期从数月延长至数年。

316L不锈钢壳体+全金属密封——杜绝辐射环境下有害物质渗入

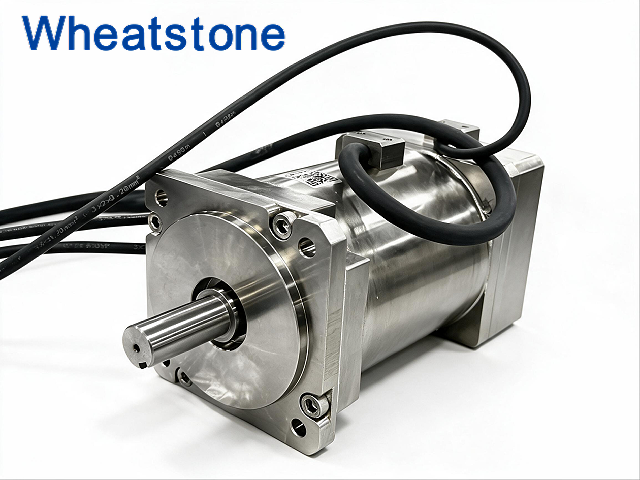

机壳采用316L不锈钢整体锻造，通过数控精密加工保证密封性，防止放射性物质和腐蚀性气体渗入电机内部。全金属密封结构杜绝有机密封件在辐射和真空环境中的老化与出气。防护等级可达IP67，可耐受去污喷淋和化学清洗。

三、离子注入机中的关键运动与惠斯通电机的角色

离子注入机中，电机在以下关键运动环节发挥决定性作用：

晶圆传输机械手：在真空负载锁和注入腔室之间完成晶圆的取放和传送。重复定位精度需达微米级。惠斯通防辐射伺服电机以闭环矢量控制和微米级重复定位精度，确保每一次晶圆传输位置准确无误。

注入转盘扫描臂驱动：承载多片晶圆在离子束中匀速旋转或扫描，转速稳定性直接影响注入均匀性。惠斯通电机的低转速平稳运行特性，确保转盘转速波动控制在极小范围内。

束流扫描与剂量控制机构：驱动扫描磁铁或机械扫描机构，控制离子束在晶圆表面的扫描轨迹。电机需在持续辐射场中保持长期稳定的位置控制精度。

当离子注入机在10⁻⁷Pa真空中完成每一次晶圆传输时；当注入转盘在持续辐照环境中以微米级精度匀速旋转时；当每一颗芯片的阈值电压因精确掺杂而稳定可靠时——在每一台离子注入设备的动力单元里，惠斯通防辐射伺服电机正在用10⁷Gy的辐射耐受、-196℃至+200℃的宽温域适应和微米级的定位精度，为半导体制造的“原子级雕刻”守住每一微米的精度。

江苏惠斯通机电科技有限公司

二十余年深耕特种电机领域，产品覆盖防辐射伺服电机、防爆伺服电机、高温电机、深水电机、轴向磁通电机等品类。公司通过ISO 9001及IATF 16949质量体系认证。防辐射伺服电机可耐受累计辐射剂量最高1.0×10⁷Gy，适应温度范围-196℃至+200℃，真空度可达1.0×10⁻⁷Pa。产品适用于离子注入机、刻蚀机、PVDCVD等半导体前端制造设备的精密运动控制。可提供基座从40mm到400mm、功率从50W到200kW、电压从24V到3000V的永磁电机定制方案。
