晶圆清洗产线的“电机图鉴”：从Spinner到摆臂，一台清洗机里藏着6种精密动力

在半导体制造的微观世界里，清洗工艺贯穿于晶圆制造的整个过程，是保证良品率的关键之一。随着制程从28nm向7nm、5nm乃至3nm演进，对晶圆表面污染物的控制要求已达纳米级（颗粒度≤0.1μm，金属离子残留ppb级）。这意味着，驱动清洗设备的电机，必须同时满足超高洁净度、极致精度、耐腐蚀和真空兼容等多重苛刻要求。

一台晶圆清洗机，从晶圆上料、旋转清洗、药液喷淋到甩干搬运，每一个动作背后都对应着不同类型的电机。本文将深入拆解晶圆清洗行业所需的电机品类，揭示那些“刁钻设备”背后的动力秘密。

一、Spinner电机——清洗设备“高精心脏”

晶圆单片清洗设备采用高速旋转方式，通过离心力将药液和超纯水均匀铺展在晶圆表面，再快速甩干。驱动晶圆卡盘高速旋转的Spinner电机（又称主轴电机），是整个清洗设备最核心的动力单元。

技术要求：晶圆清洗过程中，电机需要在极短时间内从静止加速到数千转分，并保持极高的转速稳定性。先进Spinner电机支持5000-8000rpm高速运转，加速度高达50000rpms，转速精度达±0.1%，轴向径向跳动≤5μm。

中空轴设计：晶圆必须被牢牢吸附在旋转卡盘上，这要求电机具备大口径中空轴，以支持真空吸附气路畅通。轴芯通孔内径从4mm起可定制，支持气路、真空吸附或走线。

磁流体密封：电机处于制程腔室内，普通油脂密封一旦泄漏将直接导致晶圆报废。磁流体密封技术实现无油密封，彻底杜绝油脂泄漏对晶圆和腔室环境的污染，满足Class 1甚至更高级别的洁净度要求。

内置水冷：Spinner电机在高速旋转时会产生大量热量，内置水冷系统有效控制电机温升，防止热量传递至晶圆。

防腐蚀涂层：晶圆清洗过程中设备需要应对多种腐蚀性化学品，电机可定制防腐蚀涂层（如特氟龙），耐受氢氟酸、硫酸、氨水等多种强腐蚀性化学品。

二、摆臂与喷淋驱动电机——精密定位的“化学之手”

在清洗过程中，二流体喷嘴的摆臂速度与摆幅需由电机精确控制，将化学液、去离子水或氮气精确、均匀地送达旋转的晶圆表面。摆臂机构的驱动电机要求体积小、精度高、响应快。

步进电机：步进电机通过开环控制即可实现高精度定位，无需增益调整。步进电动机减速机型通过一体化构造，能有效压缩电机整体高度，实现摆臂的扁平化设计。搭载机械式绝对编码器的步进电机，可在断电后持续记忆机械位置信息，无需原点传感器与极限传感器。

伺服电机：对于需要更高动态响应和定位精度的摆臂机构，伺服电机是更优选择。伺服电机配合高精度编码器做闭环控制，可实现精密喷头喷嘴定位（精度±0.1mm）。

三、晶圆传输与搬运电机——洁净环境中的“无声之手”

晶圆在清洗设备中的上料、下料和工序间搬运，依赖高精度传输系统。这些机构必须在Class 1甚至更高洁净度的环境中运行，实测运行产生的微粒（≥0.1μm）增加量低于5个立方米·分钟。

直驱电机（DDLDDR） ：采用直接驱动技术，实现无接触传动，彻底消除由齿轮、丝杠产生的微粒污染。直驱结构能够减少机械传动部件、消除背隙并提升动态响应。在清洗设备中，直驱电机需具备高防护等级，以适应频繁高低速切换和有限的空间尺寸约束。

真空伺服电机：在真空环境下搬运晶圆的机械臂，其关节电机必须在10⁻⁵Pa甚至10⁻⁷Pa的超高真空中长期运行。电机采用聚酰亚胺薄膜绝缘体系，摒弃传统有机漆包线，依据ASTM E595标准将总质量损失控制在0.1%以下，可凝挥发物低于0.01%。

中空伺服电机：安川电机针对清洗工艺提出的中空电机方案，通过中空轴设计简化布线，优化设备内部结构。

四、CUP装置升降与定位电机——微米级的“垂直精度”

CUP（晶圆处理单元）装置的升降机构需要将晶圆精确送入和退出清洗工位。升降精度直接影响晶圆在卡盘上的对位准确性。

步进伺服混合系统（αSTEP） ：集步进电机与伺服控制优势于一体，实现高精度定位与开环控制的简洁性。丝杠带适配器由滑动丝杠和树脂螺母组成，可轻松搭载步进电机实现高推力、高速、自锁力等特性。自锁力最大100N（安装尺寸42mm，导程2mm），可用于负载保持，防止因自重而掉落。

集成式步进电机转台：凯福科技针对单晶硅片制造清洗工艺提出的SSDC集成式EtherCAT总线驱动器+YKW系列一体式转台方案，具有尺寸更小、速度波动平稳的特点。

五、真空吸附与旋转驱动电机——把晶圆“吸住、转稳”

晶圆清洗台利用电机驱动陶瓷吸盘高速离心旋转，同时通过真空吸附将晶圆牢牢固定在卡盘上。这一机构要求电机在高速旋转中提供强大的真空吸附力，防止晶圆在加减速过程中打滑或飞片。

无轴承电机：无轴承电机因缺乏物理接触可确保最高洁净度，允许在恶劣环境条件下运行，如真空或暴露于侵害性化学品中。

变频马达：真空吸盘需稳定吸附晶圆并配合变频马达完成清洗、吹干、旋干等动作。

六、惠斯通半导体真空电机方案

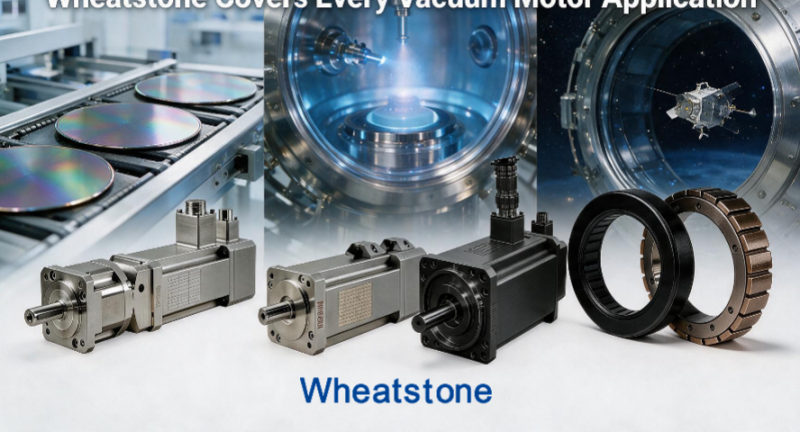

晶圆清洗行业的电机需求横跨Spinner主轴电机、摆臂步进电机、传输伺服电机、升降步进伺服系统等多个品类。江苏惠斯通深耕特种电机领域二十余年，可提供适配半导体清洗设备的多品类电机方案：

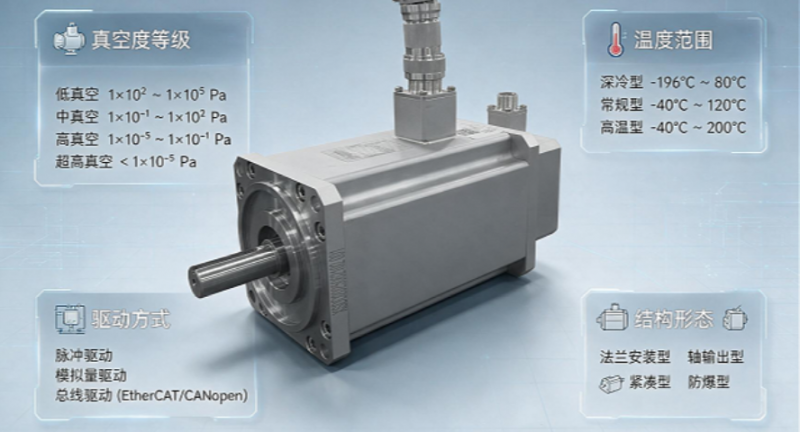

真空伺服电机：适配晶圆传输机械臂关节驱动，在10⁻⁵Pa至10⁻⁷Pa超高真空中长期运行，TML＜0.1%，CVCM＜0.01%。

真空步进电机：适配摆臂机构、阀门执行器、挡板驱动等开环定位场景，支持绝对编码器，实现断电位置记忆。

真空无刷电机：适配真空泵驱动、风机、连续旋转台等长寿命免维护场景。

高低温真空电机：适配清洗设备中可能涉及的烘烤、冷却等温度循环场景，温度范围覆盖-196℃至+200℃。

防腐蚀定制：可定制防腐蚀涂层方案，适配湿法清洗和刻蚀设备中的强腐蚀化学品环境。

当Spinner电机以8000rpm的高速带动晶圆完成每一次旋转清洗时；当摆臂步进电机以微米级精度将药液送达晶圆表面时；当真空传输机械臂在10⁻⁷Pa的超高真空中完成每一次晶圆取放时——惠斯通真空电机正在用聚酰亚胺绝缘的超低出气、全陶瓷轴承的无油洁净和-196℃至+200℃的宽温域适应，为晶圆清洗设备守住“洁净动力”的底线。
