惠斯通防爆关节电机：溶剂型喷涂线关节动力

在溶剂型涂料喷涂线上，关节电机承担着最频繁、最复杂的运动任务。以汽车保险杠喷涂为例，机器人腕关节需要驱动喷枪完成旋转、俯仰、偏转等复合动作，在连续回转运动中保持漆膜厚度均匀。溶剂型涂料中含有的二甲苯、乙酸乙酯、丁酮等易燃溶剂持续挥发，喷涂车间属于气体防爆1区或2区。这些溶剂蒸气与空气混合后，爆炸极限可低至2%，一个电火花就可能引发灾难性事故。

一、溶剂型喷涂线关节电机的“三大痛点”

痛点一：管线缠绕与磨损。传统喷涂机器人的关节电机采用外置走线方案，气管、漆管、电缆全部绑在机械臂外侧。当机器人进行连续回转运动时，管线不断被拉伸、弯折、缠绕，寿命大幅缩短。喷涂机器人的管线故障占整机故障的40%以上，其中腕部管线磨损断裂占比超过60%。

痛点二：漆雾污染与维护困难。喷漆车间弥漫着二甲苯等易燃蒸气，漆雾极易侵入电机缝隙和管线接口，导致密封失效、绝缘下降。

痛点三：漆膜厚度不均。喷涂机器人需要精确控制喷枪的移动速度和角度，以保证漆膜厚度均匀。传统方案中，电机和减速机的间隙会导致末端抖动，直接影响涂装质量。

二、惠斯通防爆关节电机的差异化方案

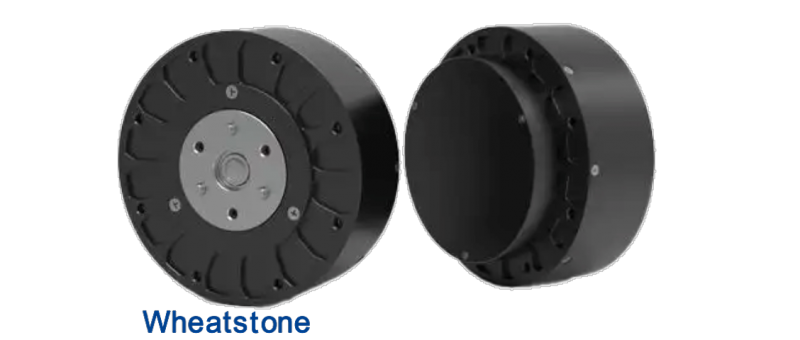

中空轴设计——管线从电机中心穿过。惠斯通中空轴防爆伺服电机将电机转子设计为贯穿式空心结构，轴心留有通孔（典型孔径12-50mm），气路、液路、线缆均可从电机中心直接穿过，同时电机外壳仍满足Ex d IIB T4 Gb隔爆标准。管线由于布置在旋转轴线上，具有最小的旋转半径，弯折幅度大幅减小。测试数据显示，中空走线方案的管线寿命可延长至3-5年，是外置走线方案的5-10倍。

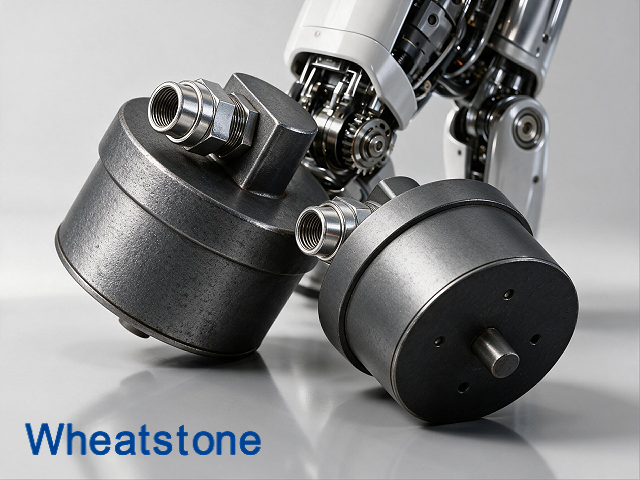

防爆关节模组一体化集成。针对溶剂型喷涂线的关节驱动需求，惠斯通提供防爆关节模组一体化方案。将伺服电机、精密减速器、编码器、驱动器高度集成于一个隔爆壳体内，整机持有Ex d IIB T4 Gb气体隔爆认证及Ex tb IIIC T130℃ Db粉尘防爆认证。模组支持EtherCATCANopenRS485总线协议，实现即插即用的便捷操作，免去复杂的接线与调试过程。

高精度闭环控制——消除“橘皮”与“流挂” 。惠斯通防爆关节电机标配23位绝对值编码器，配合闭环矢量控制，重复定位精度可达±0.02mm，速度波动控制在极小范围内。在汽车零部件喷涂应用中，这一精度使漆膜厚度均匀性显著提升，从根源上消除“橘皮”“流挂”等缺陷。

3倍峰值过载——应对频繁启停与冲击负载。喷涂机器人的关节需要承受频繁启停和正反转冲击。惠斯通防爆关节电机峰值扭矩达额定扭矩3倍，配合优化的转子惯量设计，在频繁换向的工况下依然保持轨迹平滑。

三、真实案例：华东某汽车零部件工厂喷涂机器人腕关节改造

该工厂为多家主流车企供应保险杠，喷涂车间配置6台进口防爆喷涂机器人，使用传统外置走线方案。每隔三个月，机器人腕部关节的油漆管、气管和电缆就会因长期弯折磨损而断裂泄漏，每次停机损失超过10万元。惠斯通技术团队将6台机器人的腕关节驱动电机全部更换为中空轴防爆伺服电机（90EX系列，750W，2.4Nm），管线和电缆从电机中心穿过，完全内置。改造后，管线寿命从3-6个月延长至3-5年，停机频率大幅降低。

当溶剂型喷涂线上的机器人腕关节在易燃蒸气环境中完成每一次连续回转时；当管线从电机中心穿过、彻底告别缠绕与磨损时——惠斯通防爆关节电机正在用中空轴集成设计、Ex d隔爆认证和23位编码器的微米级精度，为溶剂型喷涂线守住“安全、精准、免维护”的底线。

江苏惠斯通机电科技有限公司

二十余年深耕防爆电机与特种电机领域，防爆关节电机系列持有Ex d I Mb煤安防爆、Ex db IIB T4 GbEx db IIC T4 Gb气体防爆及Ex tb IIIC T130℃ Db粉尘防爆认证，以及国际IECEx、ATEX认证。中空轴系列支持12-50mm通孔定制。防爆关节模组支持EtherCATCANopenRS485总线协议。

欢迎联系惠斯通技术团队，获取溶剂型喷涂线防爆关节电机的定制选型方案。
