粉尘与可燃气体同时存在，防爆伺服电机应该怎么选？

在喷涂、化工、制药、锂电材料、粉体输送和金属加工等设备中，有时不仅存在可燃气体、蒸气或易燃溶剂，还会同时产生可燃性粉尘。

例如，喷涂设备周围可能存在有机溶剂蒸气，同时伴随涂料粉末；制药设备既要处理含醇溶液，也要输送药物粉末；锂电材料生产中，设备附近可能同时存在电解液挥发物和可燃粉体。

面对这类复杂工况，防爆伺服电机不能只按照“气体防爆”或者“粉尘防爆”单独选择。

正确的选型思路是：分别识别气体危险和粉尘危险，再按照两套条件中更严格的要求，确认电机及附件是否同时具备相应的防爆能力。

一、两套分类体系：为什么不能互相替代？

爆炸性气体环境与爆炸性粉尘环境属于两套不同的危险分类体系。

气体防爆的核心考量：可燃气体、蒸气或薄雾的种类；危险区域是0区、1区还是2区；气体组别属于IIA、IIB还是IIC；引燃温度及设备温度组别；电机运行中是否产生电弧、火花或危险高温。

粉尘防爆的核心考量：粉尘属于可燃飞絮（IIIA）、非导电粉尘（IIIB）还是导电粉尘（IIIC）；危险区域是20区、21区还是22区；粉尘云和粉尘层的最低点燃温度；粉尘是否会进入电机内部；电机表面积尘是否影响散热并造成温升。

导电粉尘（IIIC）与非导电粉尘（IIIB）的区别在于电阻率阈值：电阻率等于或小于10⁵ Ω·m的粉尘归类为导电粉尘。这一区分直接决定了外壳的防护等级要求——IIIC类设备在ta、tb、tc三种保护等级下均需达到IP6X。

因此，标有“Ex db IIC T4 Gb”的防爆伺服电机，说明其防爆能力针对的是爆炸性气体环境，并不能仅凭这个标志认定其可以用于爆炸性粉尘环境。

同样，只具有粉尘防爆标志的电机，也不能直接用于存在可燃气体的场所。

关键提醒：IIC≠IIIC

IIC对应爆炸性气体组别，IIIC对应导电性粉尘组别，两者属于不同分类体系。电机达到IIC气体防爆等级，不代表自动具备IIIC粉尘防爆能力。

二、先确定两个危险区域，再确定电机位置

选型前，首先要确认防爆伺服电机的实际安装位置，而不是只看整个车间的大环境。

气体危险区域：

危险区域 基本含义 常见设备保护级别

0区 爆炸性气体环境连续、长时间或频繁出现 Ga

1区 正常运行时可能出现爆炸性气体环境 Ga或Gb

2区 正常运行时一般不会出现，即使出现也只是短时间存在 Ga、Gb或Gc

粉尘危险区域：

危险区域 基本含义 常见设备保护级别

20区 爆炸性粉尘环境连续、长时间或频繁出现 Da

21区 正常运行时可能出现爆炸性粉尘环境 Da或Db

22区 正常运行时一般不会出现，即使出现也只是短时间存在 Da、Db或Dc

如果电机安装在粉体投料口、混料机、包装机、除尘设备或粉尘容易沉积的位置，还要特别注意局部21区和22区的划分。粉尘作业场所分类可参考GBT 3836.35—2021《爆炸性环境 第35部分：爆炸性粉尘环境场所分类》。

当同一个安装位置既属于气体1区，又属于粉尘21区时，防爆伺服电机必须同时满足这两个区域的使用要求，不能只选择其中一种。

三、双重防爆标志怎么读？

对于气体和粉尘危险同时存在的场所，可重点核对电机是否具有类似下面的双重防爆标志：

Ex db IIC T4 Gb  Ex tb IIIC T135℃ Db

这个标志可以拆分为两部分理解。

气体防爆部分：Ex db IIC T4 Gb

Ex：设备用于爆炸性环境

db：隔爆外壳保护

IIC：适用的气体组别

T4：设备最高表面温度不超过135℃

Gb：较高保护级别，通常可用于气体1区和2区

粉尘防爆部分：Ex tb IIIC T135℃ Db

Ex：设备用于爆炸性环境

tb：外壳防止粉尘点燃（符合IEC 60079-31标准）

IIIC：适用于导电性粉尘环境

T135℃：设备规定条件下的最高表面温度

Db：较高保护级别，通常可用于粉尘21区和22区

IEC 60079-312022是粉尘外壳保护型“t”设备的国际标准，规定了Ex设备和Ex元件的设计、结构和试验要求，是对IEC 60079-0通用要求的补充和修改，在出现冲突时以IEC 60079-31的要求为准。该标准第三版于2022年1月发布，替代了2013年的第二版，主要技术变更包括：增加了“tb”保护等级变频电机的温度组别确定中的过载或故障条件要求，以及增加了“t”型保护电缆引入装置的附加要求。

四、温度等级不能只看“T4”

很多用户在选防爆伺服电机时，只确认“是不是T4”，但在气体与粉尘并存的场所，这种判断方式并不完整。

气体防爆通常采用T1至T6温度组别，T4表示设备允许的最高表面温度不超过135℃。

粉尘防爆则通常直接标注设备最高表面温度，例如T135℃、T130℃或T100℃。

粉尘防爆的温度限值有明确的科学计算依据：

粉尘云情况：设备的最高表面温度不应超过粉尘空气混合物最低点燃温度的23，即Tmax ≤ 23 TCL，其中TCL为粉尘云的最低点燃温度。

粉尘层情况（厚度不大于5mm） ：最高表面温度不应超过5mm厚度粉尘层最低点燃温度减75℃，即Tmax = T5mm − 75℃。当粉尘层厚度超过5mm时，最高允许表面温度还需进一步降低。

粉尘覆盖在电机表面后会形成隔热层，影响电机散热。对于长期低速大转矩运行、频繁启停或持续过载的伺服电机，实际表面温升可能比普通工况更值得关注。

因此，气体T4合格，并不等于粉尘温度要求一定合格。两部分应分别核算，并按照更严格的温度限制选型。

五、防护等级高不等于粉尘防爆

部分用户认为，电机达到IP65或IP66，就可以用于可燃性粉尘环境。这种理解并不准确。

IP防护等级主要说明设备防尘、防水能力，而粉尘防爆还涉及：外壳结构和接合部位、密封材料、电缆引入装置、设备最高表面温度、粉尘进入后的点燃风险、静电积聚及接地，以及对应的防爆试验和认证。

根据GBT 3836.31-2021，在进行防尘试验之前，应在外壳内进行2kPa的压力试验，以验证密封结构的完整性。IP65、IP66只能作为环境防护能力参考，不能替代“Ex tb”粉尘防爆标志和相应的防爆证书。

粉尘外壳防爆的相关要求可参考GBT 3836.31-2021《爆炸性环境 第31部分：由防粉尘点燃外壳“t”保护的设备》，该标准于2022年5月1日起实施，替代了原GB 12476.5-2013。

六、防爆伺服电机还要核对这些关键配置

防爆伺服电机不仅是一台电机，还包括编码器、制动器、电缆、接线装置、驱动器及温度保护等部分。气体与粉尘同时存在时，需要重点检查以下项目。

1. 编码器是否包含在认证结构中

伺服电机依靠编码器完成速度和位置反馈。无论采用旋转变压器、增量式编码器还是绝对值编码器，都应确认其属于电机认证结构的一部分。不能将普通编码器直接安装到防爆电机后部，然后把整套设备当作防爆伺服电机使用。

2. 电缆引入装置是否匹配

动力线、编码器线和制动器线进入电机的位置，是防爆系统中容易被忽略的环节。IEC 60079-312022第三版新增了“t”型保护电缆引入装置的附加要求，包括电缆密封接头等装置。电缆接头、格兰头、密封圈、堵头和接线盒都要与电机防爆型式、线缆外径及使用区域匹配。未经确认，不应现场随意扩大进线孔或更换普通接头。

3. 抱闸是否属于防爆配置

如果防爆伺服电机需要配置抱闸，应确认抱闸结构是否包含在相应型号的防爆认证范围内。同时还要区分保持制动和安全制动。普通抱闸通常用于停机保持位置，不应未经评估就作为人员安全或垂直轴防坠落的唯一措施。

4. 驱动器安装在哪里

多数伺服驱动器并不直接安装在爆炸危险区域内，通常放置在安全区域的控制柜中，通过动力线和反馈线连接防爆伺服电机。如果驱动器、接线箱、制动电阻或控制元件也需要安装在危险区域内，则这些部件同样需要进行单独的防爆适用性确认。

5. 低速大转矩工况是否会造成过热

伺服电机经常在低速、高转矩、频繁启停和快速加减速状态下工作。转速降低后，电机自身散热能力可能下降，而粉尘积聚又会进一步影响散热。选型时不能只看额定功率，还要提供：连续转矩、峰值转矩、工作转速范围、单次运行时间、启停频率、加减速时间、负载惯量、环境温度、安装方式、是否存在表面积尘。必要时还要配置温度传感器、过载保护和驱动器温度监控。

七、气体与粉尘并存时的正确选型流程

第一步：确认危险物质

明确可燃气体、蒸气和粉尘的具体名称，不能只写“现场有气体和粉尘”。需要了解气体组别、引燃温度、粉尘导电性、粉尘云最低点燃温度及粉尘层最低点燃温度等数据。

第二步：分别确定危险区域

确认电机安装位置对应的气体区域和粉尘区域，例如气体1区、粉尘21区。不能简单以整个车间的区域划分替代电机具体安装位置的风险判断。

第三步：确定防爆标志

根据危险区域、物质组别和温度条件，确定气体防爆与粉尘防爆两部分标志。例如项目可能要求：Ex db IIC T4 Gb  Ex tb IIIC T135℃ Db。但最终标志仍应由项目设计单位、安全评估人员或具备相应能力的专业人员确认。

第四步：提供完整的伺服参数

除了防爆等级，还要提供电机功率、额定转矩、峰值转矩、额定转速、最高转速、电压、编码器类型、抱闸要求、线缆长度及安装尺寸。

第五步：核对铭牌和证书

采购前应核对：电机铭牌上的完整防爆标志；防爆合格证上的产品名称和型号；证书是否同时覆盖气体和粉尘环境；认证型号是否与实际交付型号一致；编码器、抱闸和接线结构是否包含在认证范围内；证书中的特殊使用条件和环境温度范围。

国内爆炸性环境电气装置的设计、选型和安装，应结合现行的GB 3836.15-2024《爆炸性环境 第15部分：电气装置设计、选型、安装规范》。该标准已于2025年8月1日实施，替代了GBT 3836.15-2017。该标准附录A中给出了关于粉尘或飞絮与可燃气体或蒸气混合产生的危险的附加指南。项目选型时应注意版本更新。

八、三种常见选型错误

错误一：有IIC气体防爆证，就认为也能防粉尘

IIC和IIIC分别属于气体与粉尘分类体系。只有气体防爆标志，不能证明电机适用于爆炸性粉尘环境。

错误二：直接选择最高防爆等级就可以

防爆等级越高，并不代表所有工况都能直接使用。还要检查环境温度、粉尘点燃温度、运行转矩、转速、编码器、抱闸和电缆接口。

错误三：只看电机，不看整套伺服系统

电机合格，不代表现场使用的普通插头、接线盒、格兰头和控制元件也合格。防爆安全需要覆盖完整的电气和机械连接系统。

九、双重防爆伺服电机的技术实现与工程实践

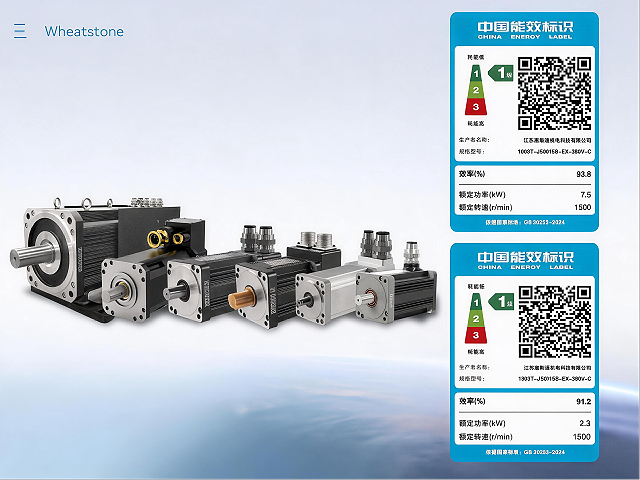

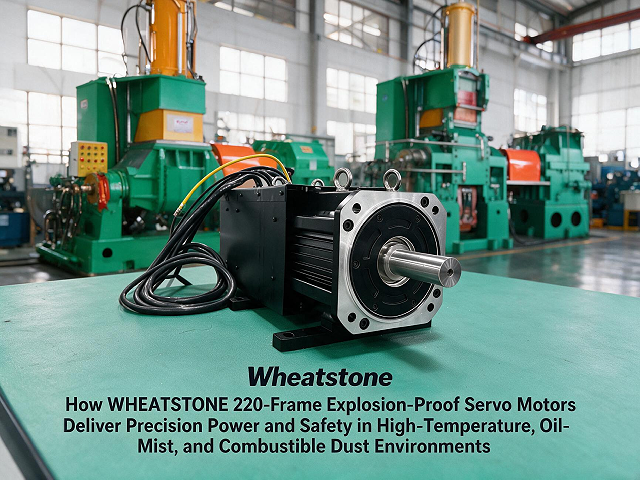

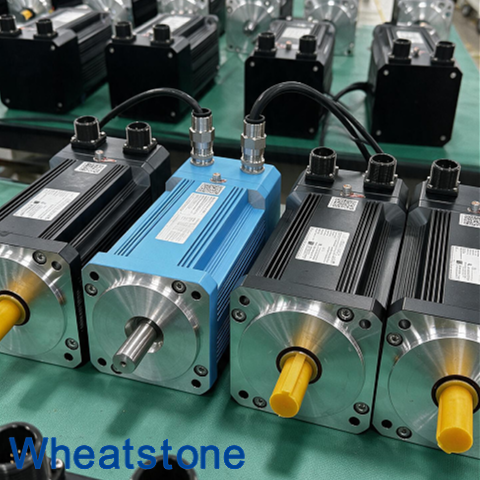

在气体与粉尘双重危险环境中，防爆伺服电机的技术实现需要在多个维度同时满足要求。以惠斯通防爆伺服电机为例，其技术方案从以下层面回应双重防爆需求。

双认证覆盖：惠斯通防爆伺服电机同时持有Ex db IIB T4 Gb气体隔爆认证及Ex tb IIIC T130℃ Db粉尘防爆认证，以及国际IECEx和ATEX认证。一台电机即可同时满足气体防爆区和粉尘防爆区的使用要求，简化了双重危险环境下的选型复杂度。

隔爆与尘密一体化设计：外壳采用高强度材质，隔爆接合面精加工以承受内部爆炸压力并冷却火焰，同时外壳达到尘密结构，完全阻止导电性粉尘侵入。防护等级IP66IP67。

编码器与抱闸认证集成：23位绝对值编码器和抱闸结构均包含在电机防爆认证范围内，确保伺服系统的位置反馈和制动功能不因防爆改造而打折扣。

典型应用案例：在某大型面粉集团包装码垛线中，惠斯通双标志防爆伺服电机同时满足气体Ex d IIB T4 Gb和粉尘Ex tb IIIC T130℃ Db双重认证要求，在面粉粉尘与设备润滑挥发性气体并存的环境中稳定运行。在锂电材料生产中，设备附近同时存在电解液挥发物和可燃粉体，惠斯通防爆伺服一体机以双认证覆盖了两类危险环境的复合风险。

十、选型时建议向厂家提供哪些资料？

为了提高防爆伺服电机选型效率，建议一次性提供以下信息：

可燃气体或蒸气名称

粉尘名称及是否导电

气体危险区域

粉尘危险区域

要求的完整防爆标志

现场环境温度

电机功率、转矩和转速

电源电压

编码器类型

是否需要抱闸
