惠斯通防爆无框力矩电机：喷涂设备直驱动力

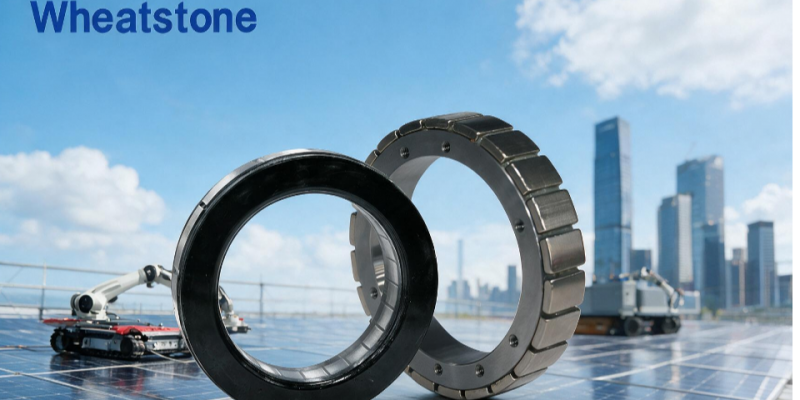

在喷涂行业的技术演进中，有一个趋势正在加速：从“电机+减速机”的分体式方案，走向“无框电机直接集成到关节”的一体化方案。这一趋势的核心驱动力，来自无框力矩电机的独特结构——只有定子和转子两个部件，没有外壳、没有轴承、没有轴。定子嵌入设备壳体，转子直接套在负载轴上，省去了减速机、皮带等中间传动环节。

对于喷涂设备而言，这一结构带来了三个层面的优势：极致紧凑——省去外壳和轴承后，关节轴向尺寸大幅缩减，直接嵌入机器人关节内部；直接驱动——省去减速机、皮带等中间传动环节，系统刚性提升，精度更高；高扭矩密度——在有限空间内输出更高扭矩，适配喷涂设备中大负载搬运的需求。

一、喷涂行业对无框力矩电机的差异化需求

场景一：喷涂机器人关节集成。喷涂机器人的关节需要紧凑集成电机、减速机、编码器和驱动器。无框力矩电机以盘状电机形态直接充当关节核心，省去中间传动环节，关节轴向尺寸可缩减30%以上。在易燃蒸气环境中，惠斯通防爆无框力矩电机可选Ex d IIB T4 Gb隔爆认证，适配二甲苯、乙酸乙酯等易燃蒸气环境。

场景二：静电喷粉往复机直驱。静电喷粉往复机的升降主轴需要频繁正反转和精确速度控制。传统方案采用“伺服电机+减速机+皮带”的传动链，存在背隙和弹性变形。无框力矩电机直接驱动升降主轴，消除传动链间隙，实现无背隙传动。往复运动精度可达±2mm，运动速度0-6mmin。

场景三：喷涂设备转台驱动。喷涂转台需要驱动工件在喷涂过程中旋转，以实现全方位均匀喷涂。无框力矩电机的扁平结构可直接嵌入转台内部，不额外占用轴向空间。23位绝对值编码器确保旋转精度，漆膜厚度均匀性显著提升。

二、惠斯通防爆无框力矩电机的核心技术优势

防爆认证全覆盖：惠斯通防爆无框力矩电机持有Ex d IIB T4 GbEx db IIC T4 Gb气体防爆认证及Ex tb IIIC T130℃ Db粉尘防爆认证。IIB类设备适用于含二甲苯、乙酸乙酯等典型工业可燃气体的环境，IIC类适用于含氢气、乙炔等最危险气体的环境。

极致紧凑的扁平结构：无框力矩电机只有定子和转子两个部件，轴向尺寸可压缩至传统电机的三分之一。可直接嵌入喷涂机器人关节或转台内部，不额外占用安装空间。

高扭矩密度与低齿槽转矩：通过优化电磁设计和极槽配合，惠斯通无框力矩电机在有限空间内输出高扭矩密度，同时将齿槽转矩控制在较低水平，确保喷涂轨迹平滑，漆膜厚度均匀。

全温度范围适配：温度范围覆盖-196℃至+200℃，从低温喷涂固化到高温烘烤全温区通行。

三、真实案例：某喷涂机器人关节集成项目

在某喷涂机器人制造商的关节模组设计中，原采用“伺服电机+谐波减速机”方案，关节轴向尺寸较大，限制了机器人的紧凑化设计。更换为惠斯通防爆无框力矩电机直接驱动方案后，关节轴向尺寸缩减30%，省去了减速机背隙带来的精度损失。在喷涂作业中，末端重复定位精度提升至±0.02mm，漆膜厚度均匀性显著改善。

当喷涂机器人的关节在易燃蒸气环境中以无背隙的直驱方式完成每一次精准动作时；当静电喷粉往复机的升降主轴在粉尘环境中以±2mm的精度完成每一次往复运动时——惠斯通防爆无框力矩电机正在用极致紧凑的结构、高扭矩密度的输出和Ex d防爆认证，为喷涂设备提供“直驱、精准、安全”的动力核心。

江苏惠斯通机电科技有限公司

二十余年深耕防爆电机与特种电机领域，防爆无框力矩电机系列持有Ex d IIB T4 Gb  Ex db IIC T4 Gb气体防爆及Ex tb IIIC T130℃ Db粉尘防爆认证，以及国际IECEx、ATEX认证。温度范围覆盖-196℃至+200℃。适配喷涂机器人关节集成、静电喷粉往复机直驱、喷涂设备转台驱动等场景。

欢迎联系惠斯通技术团队，获取喷涂设备防爆无框力矩电机的定制选型方案。
