关节电机启动抖动：六大根因拆解与系统性解决方案

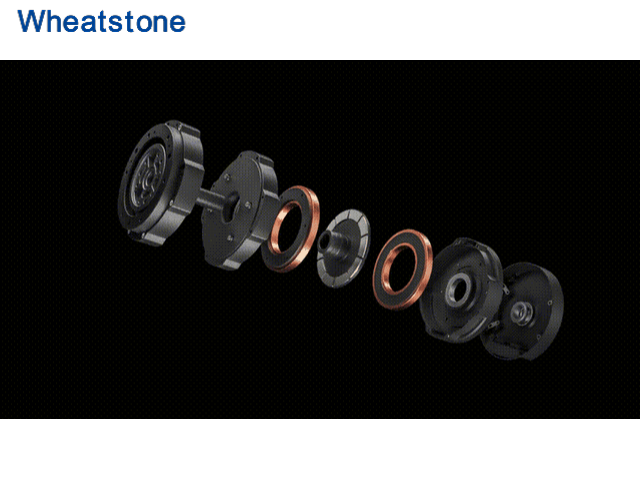

在工业机器人、协作机械臂、人形机器人等精密装备中，关节电机启动时的抖动是一个高频故障现象。这种抖动不仅影响定位精度和轨迹一致性，还会加速减速机磨损、引发紧固件松动，严重时触发伺服报警导致产线停机。行业故障统计显示，机器人关节机械故障占整机故障的62%，其中75%源于减速机装配不规范。关节电机的启动抖动，正是这些装配问题和电气参数问题的集中外在表现。

本文将逐一拆解启动抖动的六大根因，结合工业机器人现场调试经验与伺服驱动参数调优方法，为工程师提供一套完整的诊断与解决思路。

根因一：电角度错误——力矩方向“拧巴”

原理

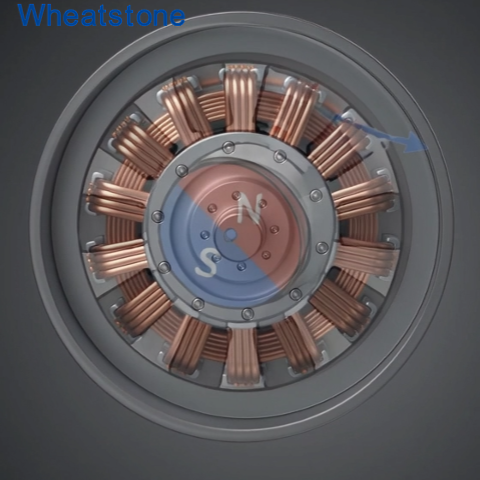

伺服电机依靠编码器反馈的转子位置信息来确定电角度（换向角），驱动器据此向定子绕组通入方向正确的电流，产生与转子磁场正交的定子磁场，从而输出平稳转矩。电角度一旦偏差过大，定子磁场方向与转子磁场方向不再正交，部分电流分量产生反向力矩，电机表现为“拧巴”——启动时抖动、异响，甚至飞车。

诊断方法

在西门子SINAMICS驱动系统中，当编码器与电机模型的磁极位置比对结果超过80°电角度（SERVO模式）或45°电角度（VECTOR模式）时，系统会触发换向角度错误报警。对于霍尔传感器信号，偏差超过±60°电角度即为异常。

现场可用的快速诊断方法：用示教器手动旋转电机轴，在驱动器软件中观察电角度反馈值是否连续变化、有无跳变或停滞。如果反馈值出现台阶状跳变，说明编码器安装位置偏移或霍尔传感器安装角度错误。

解决方案

重新执行磁极位置识别（p1980=1），该操作必须在转速设定值为零或静止状态下进行。

检查编码器安装是否偏移，若编码器安装经过更动，必须重新校准。

通过参数p0431调整换向角偏移量，必要时使用p1990判定正确的偏移值。

根因二：零位错误——启动“找不到北”

原理

零位是伺服系统的绝对位置基准，定义了电机轴与负载之间位置反馈的对应关系。零位错误意味着驱动器接收到的转子位置信息与实际转子位置存在固定偏差，电机启动时无法正确建立定子磁场与转子磁场的同步关系，表现为启动困难、方向不确定或初始动作抖动。

诊断方法

上电后伺服使能，手动盘车，观察位置反馈值是否与实际角度一致。

检查编码器零脉冲信号是否正常：对于带零脉冲的绝对值编码器，需要通过参数p0431进行相对于绝对位置的平移换向角校准，以确保换向准确。

若更换了线性编码器或重新安装读头，线性编码器与电机之间的位置关系发生了偏移，必须重新进行磁极检测。

解决方案

执行零脉冲搜索，确认编码器参考点信号完好。

使用驱动器自带的零位自动校准功能完成对齐。

对于绝对值编码器，更换或拆卸后需进行编码器校准（零脉冲校准），确保磁极位置与绝对位置对齐。

校准完成后，将磁极检测选择参数（如PL01.0）变更为“0”（磁极检测无效），避免每次上电重复检测。

根因三：相序错误——电机“反向旋转或纹丝不动”

原理

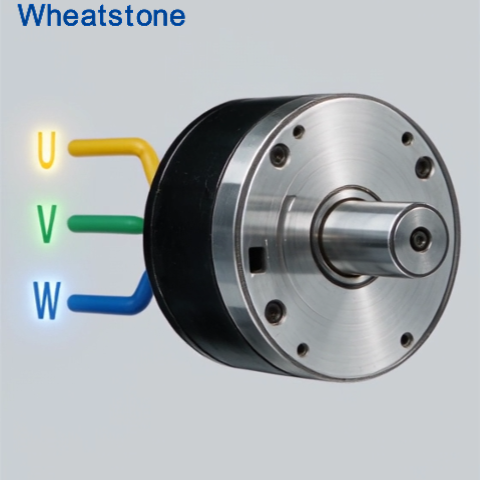

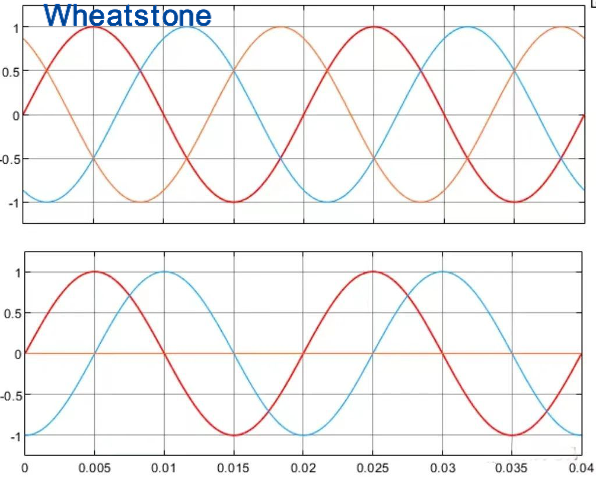

伺服电机的三相动力线U、V、W必须按照正确的顺序连接到驱动器的对应端子。相序接错会导致定子旋转磁场方向与预期方向不一致，电机表现为启动抖动、反向旋转、或完全无法启动。在部分驱动器保护机制下，相序错误还会直接触发速度超差故障。

诊断方法

检查电机动力线U、V、W接线是否与驱动器端子一一对应。

用手转动电机轴，在驱动器软件中验证霍尔序列是否按U-UV-V-VW-W-WU的正向顺序变化。

若霍尔序列反向，交换任意两根霍尔信号线即可修正。

解决方案

核对电机铭牌与驱动器接线图，确保U、V、W对应正确。

若需要改变旋转方向，交换U、V两相接线即可，无需拆解电机。

检查动力线和编码器线是否存在断线、接插件松动缩针等问题，用万用表测通断。

根因四：启动电流过大——电机“被猛拽一把”

原理

伺服电机在启动瞬间需要建立磁场并克服负载惯量，如果驱动器设置的启动电流（升压值）过高，电机会瞬间输出过大的加速转矩，导致机械系统产生冲击和振荡。尤其在低刚性机械结构或大惯量负载中，过大的启动电流会激发机械共振，表现为启动时的明显抖动。此外，启动电流设置过高还可能导致电机过热，驱动器因过电流而停车。

诊断方法

在设定值为几转每分钟时接通电机，观察电机是否自由运转，有无异常振动。

检查驱动器的升压参数：p1310（持续启动电流）、p1311（加速时的启动电流）、p1312（启动时的启动电流）。

观察启动瞬间的电流波形，是否存在过冲或振荡。

解决方案

斜坡函数优化：根据电机额定功率将斜坡函数发生器的斜升时间设为1s（10kW）之间的值，避免启动过于急促。

逐步调整升压：以不超过5%的步进逐步提升启动电流，直至电机平稳启动。

延长起始段圆整时间：通过参数p1130延长启动段的圆整时间，使速度指令从零到目标值的过渡更加平滑。

惯量匹配优化：若负载惯量远大于电机惯量，应考虑更换更大容量的电机或增加减速比以降低折算惯量。

根因五：控制参数不合适——增益的“平衡艺术”

原理

伺服系统的控制参数（位置环增益、速度环增益、速度环积分时间等）决定了系统的响应速度和稳定性。参数设置过低，系统响应迟滞、跟踪误差大；参数设置过高，系统产生振荡、超调甚至啸叫。尤其在大惯量或低刚性机械系统中，过高的增益极易激发机械共振，表现为启动或停止时的周期性抖动。若机械系统有谐振系数或负载惯量比很高，过高的速度环增益会导致系统在特定频率上产生持续振荡。

诊断方法

启用驱动器的自动优化功能（一键自整定），观察优化后的振动抑制效果。

若自动优化后仍存在抖动，手动降低速度环比例增益，观察抖动是否减弱。

使用驱动器软件中的频谱分析功能，检查是否存在特定频率的共振峰。

确认负载惯量比是否在合理范围内（通常伺服系统建议惯量比10，高响应场景建议5）。

解决方案

启用陷波滤波器：在驱动器软件中启用陷波滤波器功能，针对机械共振频率进行抑制。

调整速度环积分时间：若负载惯量比很高，增大速度环积分时间以消除谐振。

降低刚性等级：根据机械固定结构强度设定刚性等级，等增大到伺服下方性能评价的振动次数超过10时降低刚性2个等级，目的是防止运行一段时间后因刚性大振动引起的紧固件松动。

前馈增益优化：可缓慢增加位置环前馈增益以提升响应性能并减小位置偏移，但过高的前馈增益会导致电机转速超调以及数字量输出信号INP重复开关。

根因六：机械因素——被忽视的“物理短板”

原理

电气参数调得再好，机械系统的不完美也会直接表现为启动抖动。常见的机械问题包括减速机卡滞、负载过大、安装不对中、机械摩擦大等。其中，电机轴与减速机输入轴的同轴度偏差是启动抖动最隐蔽也最常见的机械根因。

谐波减速机的柔轮是薄壁弹性件，波发生器依靠椭圆变形驱动柔轮与刚轮啮合，一旦轴线偏移，柔轮局部应力急剧放大，轻则异响、精度漂移，重则柔轮开裂。原厂标准要求电机轴与波发生器、柔轮输出法兰的同轴径向偏差≤0.02mm，法兰平行度≤0.01mm100mm——大约是一根头发丝直径的四分之一。

诊断方法

手动盘车法：断电后手动旋转输出法兰，全程阻力应该均匀无卡滞，若有卡顿感则减速机内部或安装存在问题。

百分表打表法：将百分表吸附在减速机壳体上，表头抵住电机输出轴外圆，缓慢转动电机轴，观察径向跳动量。刚性连接时跳动需控制在≤0.03mm以内；弹性联轴器按联轴器要求预留补偿量，但基础同轴度仍必须达标。

激光对中仪：使用激光对中仪重新校准电机与减速机的同轴度，确保误差控制在0.02mm以内。

解决方案

法兰面清洁：装配前彻底清洁电机法兰和减速机输入法兰的配合面，一颗铁屑、一点毛刺都会让法兰受力变形。

分阶段对角预紧：紧固螺栓分阶段对角预紧，先50%额定扭矩，静置释放应力，再满扭矩锁紧。

跑合测试：装配完成后，低速空载运转30分钟，壳体温升不超过45℃；再逐级加载到额定扭矩的70%运行1小时，复测背隙≤1arcmin。

检查联轴器与对中状态：使用百分表检测电机输出轴与减速机输入轴的径向与端面圆跳动，通过调整电机安装座垫片厚度修正偏差，同轴度误差控制在0.02mm以内。

成套件使用：柔轮、波发生器、刚轮出厂时是匹配成套件，序列号必须一致，禁止跨套件混用。
