钻台绞车电机：从Zone 1到Zone 2的差异化选型

石油钻机的绞车驱动系统负责钻具的起下作业，是钻机中功率等级较高的驱动设备。绞车电机的安装位置决定了其危险区域等级——钻台面以下的绞车区域通常被划入Zone 1，而钻台面以上的部分可能属于Zone 2或非危险区域。

这个分区差异对电机选型的影响是直接的。Zone 1区域的电气设备需要满足更高等级的防爆要求，而Zone 2区域的设备选型可以有更多的灵活性。

绞车电机的负载特性

绞车驱动系统的负载特征是重载启动、频繁正反转和制动能量处理。起下钻过程中，绞车需要在提升钻具时输出大扭矩，在下放钻具时控制制动速度。电机的启动扭矩需要覆盖钻具重量和摩擦阻力的叠加，制动工况下的能量回馈需要妥善处理。

惠斯通防爆伺服电机在该场景中的适配体现在峰值扭矩能力上。电机的峰值扭矩达到额定扭矩的3倍以上，在绞车启动瞬间输出足够的加速力矩。在制动阶段，电机配合驱动器实现能量回馈制动，将制动能量回馈到直流母线，减少制动电阻的热损耗。

Zone 1与Zone 2的选型差异

对于安装在Zone 1区域的绞车电机，惠斯通提供Ex d IIB T4 Gb或Ex db IIC T4 Gb隔爆型配置。IIC等级覆盖氢气、乙炔等高危气体环境，在含硫气田等可能产生硫化氢的场景中提供更宽的安全裕度。

对于Zone 2区域的绞车电机，惠斯通同样提供隔爆型配置，但在外壳壁厚和隔爆接合面参数上可根据Zone 2的具体要求进行优化设计，在满足合规的前提下减轻电机重量和体积。

钻台振动与维护条件

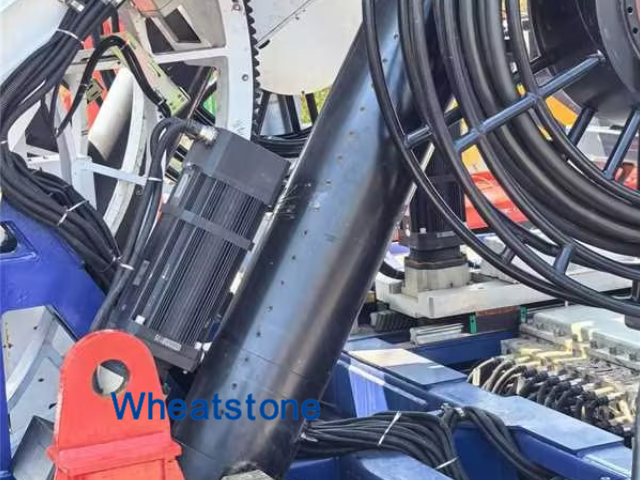

绞车电机的安装位置紧邻钻台，承受来自钻具冲击、转盘旋转和井架晃动的复合振动。电机的轴承和安装结构需要适应这种持续振动环境。同时，绞车电机通常安装在钻台下方或侧方，维护通道有限，电机的维护设计需要考虑井下作业的实际条件。

惠斯通在该场景中的电机采用长效免维护轴承结构，减少维护介入频率。对于需要快速更换电机的场景，可配置防爆航插型出线方式，航插接头的气密性优于10⁻⁹Pa·m³/s，更换操作在数秒内完成。
