防爆伺服电机的惯量如何选择？选错了会有什么后果？

在西南某化工企业的防爆车间里，设备工程师老王遇到了一个棘手问题：新换的防爆伺服电机驱动旋转台时，低速运行总是一顿一顿的，稍微加速就开始抖动，换了三台不同品牌的电机都没解决。

供应商的技术人员来了好几拨，有的说参数没调好，有的说负载太重，最后还是惠斯通的工程师点出了问题根源：惯量匹配没做好。

老王这才知道，选防爆伺服电机，光看功率和扭矩远远不够，惯量这个参数选不对，再好的电机也发挥不出来。

一、什么是惯量？为什么必须匹配？

惯量，简单说就是物体保持原有运动状态的惯性大小。在旋转运动中，惯量越大，想要改变它的转速就越难。

伺服电机的转子有自己的惯量（JM），而它所驱动的负载（工作台、丝杆、齿轮、工件等）也有惯量，这个惯量需要折算到电机轴上，称为负载惯量（JL）。

当电机启动、停止或变速时，必须克服这两个惯量之和。如果负载惯量远大于电机转子惯量，就会出现老王遇到的情况：

低速时电机“摇头摆尾”，停不住

加速时响应迟钝，指令发了半天才动起来

运行时容易振荡，控制精度大打折扣

从物理本质看，惯量匹配问题可以追溯到经典力学中的碰撞理论。当两个惯量相同的物体发生碰撞时，一个物体的动量状态可以完全传递给另一个；而当负载惯量远大于电机惯量时，电机的控制力就像“蚍蜉撼树”，难以精确掌控负载的运动状态。

从控制理论的角度分析，电机与负载之间并非绝对刚性连接。如果考虑传动轴的弹性，当负载惯量过大时，系统容易在特定频率下发生谐振，这就是现场看到的高频振荡现象。系统的传动刚性越差，惯量不匹配带来的问题就越明显。

二、惯量比多少才算合适？

经过长期的工程实践，行业内总结出了一套通用的惯量匹配原则。

负载惯量JL与电机转子惯量JM的比值，称为惯量比。这个比值应该控制在什么范围？

普通工业应用：建议惯量比 ≤ 10

高精度定位：建议惯量比 ≤ 5

高速高动态响应：建议惯量比 ≤ 3

如果负载惯量JL超过电机转子惯量JM的10倍，系统就容易出现振荡，瞬态响应变差，定位精度下降。在一些要求严苛的场合，惯量比最好控制在5以内，甚至追求1:1的理想状态。

从能量传递效率的角度来看，当负载惯量与电机惯量相等时，负载可以获得最大的加速度。当然，在实际工程中，考虑到传动效率、摩擦等因素，这个理想值很难完全达到，但可以作为优化方向的参考。

为什么会有这样的推荐值？因为当惯量比过大时，系统的固有频率会下降，容易与机械结构的谐振频率重合，引发振荡。同时，电机需要输出更大的力矩来克服负载惯量，导致发热增加，寿命缩短。

三、简易惯量计算流程

说了这么多理论，实际选型时该怎么计算惯量？这里提供一个简化的计算流程。

第一步：确定需要计算惯量的部件

典型的旋转伺服系统包括：电机、联轴器、丝杆、工作台及工件。需要将这些部件的惯量都折算到电机轴上。

第二步：计算各部件的惯量

对于圆柱体（如电机转子、联轴器、丝杆）：

J = (π × ρ × L × R⁴) / 32

简化近似公式（对于钢制圆柱体）：

J ≈ 0.78 × 10⁻⁶ × D⁴ × L（D为直径mm，L为长度mm，J单位为kg·m²）

对于直线运动的工作台和工件，折算到丝杆轴上的惯量：

J_load = M × (P / 2π)²

其中M为直线运动部分的总质量（kg），P为丝杆导程（m）。

第三步：计算总负载惯量

将旋转部件和直线运动部件折算后的惯量相加，得到总负载惯量JL。

第四步：计算惯量比

惯量比 = JL / JM

其中JM为电机转子惯量，可从电机样本中查到。

以一个具体案例估算：某旋转工作台负载质量50kg，采用导程10mm的丝杆驱动，联轴器惯量忽略不计，选用转子惯量为1.0×10⁻³kg·m²的电机。

直线部分折算惯量：
JL_load = 50 × (0.01 / 6.28)² ≈ 50 × (0.00159)² ≈ 50 × 2.53×10⁻⁶ ≈ 1.27×10⁻⁴ kg·m²

如果丝杆本身惯量约0.5×10⁻⁴ kg·m²，则总负载惯量约1.77×10⁻⁴ kg·m²。

惯量比 = 1.77×10⁻⁴ / 1.0×10⁻³ = 0.177，远小于5，这个匹配是合适的。

四、惯量不匹配怎么办？

如果计算后发现惯量比过大，有几种解决方案：

1. 增加减速机

减速机是解决惯量匹配问题最有效的手段。负载惯量折算到电机轴上的值与减速比的平方成反比：

JL（折算后）= JL（负载） / i²

增加减速比，可以显著降低折算后的负载惯量。

2. 选择更大惯量的电机

同一功率等级的伺服电机，往往有低惯量、中惯量、高惯量之分。如果负载惯量大，可以选用中惯量或高惯量系列，它们的转子惯量更大，匹配性更好。

3. 优化机械结构

减轻负载质量、减小负载回转半径、缩短传动链，都能有效降低负载惯量。

五、惠斯通防爆伺服电机的惯量选择

江苏惠斯通在防爆伺服电机领域积累了近二十年经验，对惯量匹配有着深刻的理解。

完善的产品矩阵

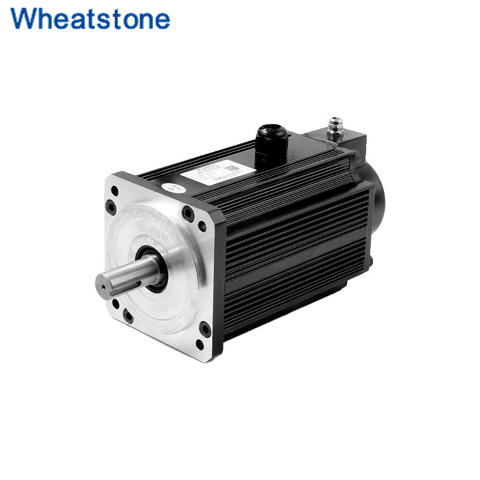

惠斯通提供从40mm到400mm基座的完整防爆伺服电机系列，功率覆盖50W到200kW。针对不同应用场景，每一款产品都有明确的转子惯量参数，方便客户选型。

以40EX系列为例，两款常用型号的转子惯量分别为46kg·cm²和80kg·cm²（对应0.0046kg·m²和0.008kg·m²）。对于负载惯量计算的结果，客户可以直观地对比选型。

一对一定制服务

当标准产品无法满足特殊的惯量匹配需求时，惠斯通提供一对一定制服务。工程师可以根据客户的实际负载特性，优化电机设计，调整转子惯量，确保系统的最佳匹配。

专业选型支持

惠斯通的技术团队可以为客户提供完整的惯量计算和选型支持，帮助客户避免因惯量不匹配导致的现场问题。从负载分析到电机选型，从参数设置到现场调试，提供全流程的技术服务。

六、写在最后

惯量匹配，是伺服系统选型中看似不起眼、实则至关重要的一个环节。它不像功率和扭矩那样直观，却直接影响系统的稳定性、响应速度和定位精度。

惠斯通在防爆伺服电机领域的专业积累，不仅体现在防爆结构的设计上，更体现在对电机本体性能的深刻理解上。每一台电机，从电磁设计到转子惯量的确定，都经过严格的仿真计算和实验验证，确保在实际应用中能够与负载完美匹配。

如果您正在为防爆伺服电机的选型发愁，或者遇到了运行中的振荡、响应慢等问题，不妨从惯量匹配入手。惠斯通的技术团队很乐意用近二十年的经验，帮您找到最优的解决方案。
