真空电机在薄膜沉积设备中的应用：原子级工艺的“静默守护者”

在半导体制造、光学镀膜、新能源材料制备等尖端领域，薄膜沉积设备是决定产品性能的核心工艺设备。无论是物理气相沉积（PVD）还是化学气相沉积（CVD），这些设备都运行在高真空环境下，对腔室内的洁净度、温度稳定性和运动精度有着近乎苛刻的要求。

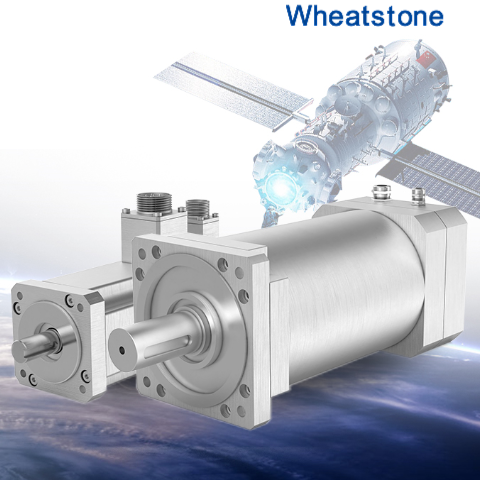

而驱动晶圆托盘旋转、靶材挡板开合、传输机械臂运动的真空电机，正是这些原子级工艺的“静默守护者”。它的每一次旋转、每一丝振动、每一个可能释放的微小分子，都直接关系到薄膜的均匀性、纯度，并最终转化为芯片的良率与性能。本文将深入剖析薄膜沉积设备对真空电机的核心要求，结合具体案例与选型计算，展现江苏惠斯通真空电机的技术底蕴。

一、薄膜沉积设备的行业痛点：真空电机面临的“四重炼狱”

薄膜沉积工艺对电机的要求远非“能在真空中转”那么简单。根据行业实践与标准，主要存在以下四大痛点：

1. 超低出气与极致洁净的挑战
沉积腔室需要维持10⁻⁴ Pa乃至更高的超高真空。电机内部的绝缘漆、润滑脂、密封胶等有机材料，在真空中会持续释放气体分子（即“出气”）。这些碳氢化合物会污染工艺环境，导致薄膜纯度下降、产生杂质、附着力减弱，直接影响芯片性能。这是薄膜沉积设备的第一大忌。

2. 高温热负载与磁性能稳定
等离子体工艺会产生大量热量，腔室内部温度可达150℃甚至更高。高温会使普通永磁体发生不可逆退磁，导致电机扭矩衰减、性能漂移，严重影响工艺重复性。

3. 化学腐蚀与等离子体侵蚀
刻蚀和沉积工艺常使用氟基、氯基等强腐蚀性气体，高能等离子体也会轰击部件表面。普通金属和涂层会被迅速腐蚀，产生颗粒污染并破坏电机结构。

4. 纳米级运动精度与稳定性
晶圆定位、快门开合要求亚微米级重复精度。电机运行中产生的任何微小振动或速度波动，都会被放大为膜厚不均或图形缺陷。

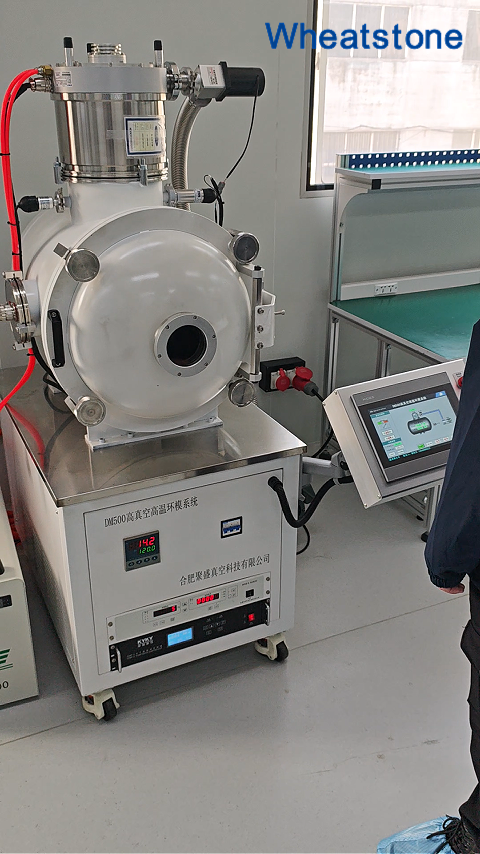

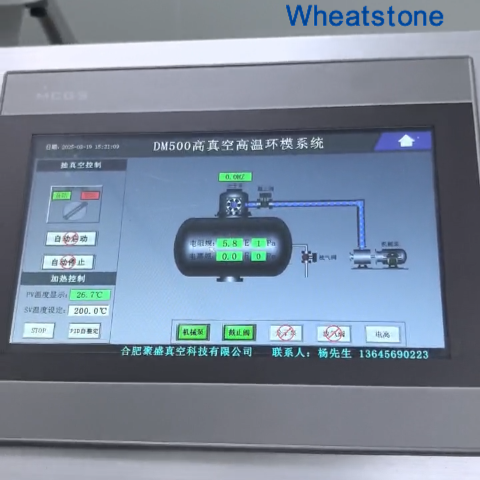

二、惠斯通的技术解构：从材料到系统的全方位工程重构

面对上述挑战，江苏惠斯通为半导体前道设备定制的真空电机，进行了全维度的技术攻关。

1. 材料级的洁净起点
惠斯通真空电机从材料源头控制污染。结构件采用真空熔炼级不锈钢，配合电解抛光处理，使表面吸附气体量降至最低。革命性的无机绝缘系统摒弃了传统有机漆包线，采用陶瓷化绝缘绕组，将电机总出气率控制在 <1×10⁻¹⁰ Torr·L/(sec·cm²) 的极低水平。所有电机出厂前均经过严格的总质量损失（TML）测试，并提供关键材料出气率数据报告。

2. 主动式热管理设计
针对真空环境下无对流的散热瓶颈，惠斯通开发了“定转子协同冷却”拓扑结构。冷却液不仅流经外壳，更通过中空轴直接冷却转子磁钢，效率远超传统方案。结合高温钐钴永磁体，其退磁曲线在150℃以上保持平坦，确保高温下转矩衰减率低于5%，性能稳定性远超普通钕铁硼电机。

3. 为真空而生的轴承系统
针对标准轴承在真空中挥发、碳化的风险，惠斯通提供分级解决方案：

方案A（超高真空）：全陶瓷轴承 + 干膜润滑（如二硫化钼），彻底杜绝油汽污染。

方案B（高真空）：特种不锈钢轴承 + 全氟聚醚（PFPE）真空润滑脂，蒸气压极低（<10⁻¹⁰ Torr）。

4. 分子铠甲与零间隙精度
在可能暴露于腐蚀性气体的部位，惠斯通应用PVD技术镀覆类金刚石碳膜或氧化钇陶瓷涂层，抵御侵蚀。同时，大力推行无框力矩电机直接驱动方案，消除传动回差，并选用混合陶瓷角接触轴承，实现零游隙和纳米级稳定运动。

三、具体案例分析：以PVD磁控溅射设备为例

一台典型的磁控溅射PVD设备中，惠斯通真空电机在多个关键位点发挥着决定性作用：

1. 晶圆托盘旋转电机

工艺要求：长期在30-120 RPM范围内超匀速旋转，速度波动率要求极高。

痛点：普通电机低速脉动大，导致膜厚不均。

惠斯通解决方案：采用无框直驱力矩电机配合高分辨率编码器，实现 <0.1% 的速度波动率，这是保证整片晶圆膜厚均匀性（WIWNU）优于1%的基石。

2. 靶材挡板阀驱动电机

工艺要求：毫秒级快速响应与精准开合，控制镀膜开始与结束。

痛点：普通电机响应慢，开合位置不准，影响工艺窗口。

惠斯通解决方案：高速真空伺服电机凭借高扭矩惯量比和优化驱动器，实现开合时间 <30ms，位置重复精度达 ±3弧秒。

3. 真空传输机械臂关节电机

工艺要求：快速、平稳、无微粒产生地传递晶圆。

痛点：普通电机振动产生颗粒，污染晶圆。

惠斯通解决方案：电机采用全密封设计和自润滑陶瓷轴承，运行平滑无析出，并通过有限元分析优化转子动力学，确保高速运动时不产生微振动颗粒污染。

四、选型参数计算：以晶圆托盘旋转电机为例

假设某PVD设备需要为12寸晶圆托盘选配旋转电机，基本需求如下：

负载惯量（J_load）：估算托盘+晶圆总惯量约为 0.015 kg·m²。

目标转速（n）：Max 120 RPM，要求匀速精度高。

加减速时间（t）：0.5秒达到设定转速。

真空度要求：优于 5×10⁻⁵ Pa（高真空范围）。

环境温度：腔体烘烤时可达 120℃。

第一步：确定电机类型与散热
由于真空度要求高且有烘烤，必须选择低放气、耐高温的真空电机。惠斯通VX-H系列（高真空型）是合适选择。

第二步：负载扭矩计算
主要克服轴承摩擦和可能的粘滞阻力，假设匀速运行扭矩 T_load ≈ 0.3 Nm。
加速扭矩 T_acc = J_load × (2π × n / 60) / t = 0.015 × (2×3.14×120/60) / 0.5 ≈ 0.38 Nm。
峰值扭矩需求 T_peak = T_acc + T_load ≈ 0.68 Nm。

第三步：惯量匹配与电机选型
选择转子惯量 J_m 接近 0.005 kg·m² 的电机，使惯量比 J_load / J_m ≈ 3，处于高动态响应的理想范围。查阅惠斯通选型手册，某款VX-H系列无框力矩电机参数：

额定扭矩 T_rated = 0.8 Nm

峰值扭矩 T_max = 2.0 Nm

转子惯量 J_m = 0.0045 kg·m²
该电机扭矩和惯量均满足需求。

第四步：热与出气率校核
确认电机采用钐钴磁钢、全氟聚醚脂润滑、陶瓷轴承和玻璃烧结端子，耐温150℃，出气率满足高真空要求。最终选定型号，并确认配套驱动器的控制精度。

五、惠斯通真空电机的系统级优势

除了上述部件级优势，惠斯通更将可靠性构建于系统层面：

设计冗余：关键设备可提供双编码器冗余，一路失效，另一路无缝接管。

预测性维护：电机可集成温度和振动传感器，数据通过真空馈通器实时传出，与设备健康管理系统联动。

协同仿真验证：在设计阶段即与客户合作进行多物理场耦合仿真，验证真实工况下的表现。

六、惠斯通全系列电机产品与资质

江苏惠斯通自2003年成立以来，深耕特种电机领域，已形成覆盖多场景的完整产品矩阵：

全系列电机产品

按品类：防爆伺服电机、防爆步进电机、直流无刷电机、直流伺服电机、永磁同步电机、无框力矩电机、轴向磁通扁平电机、机器人关节电机

按应用：真空电机、耐辐射电机、矿用防爆电机、深水电机、高低温电机

技术参数覆盖

基座尺寸：40mm - 400mm

功率范围：50W - 200kW

电压等级：DC 24V - 3000V / AC 220V - 1140V

温度范围：-196℃ 至 +200℃

真空度：最高可达 1.0×10⁻⁷ Pa

耐辐射：累计剂量最高 1.0×10⁷ Gry

权威资质认证

质量体系：ISO9001、TS16949

环保体系：ISO14001

国内认证：中国船级社型式认可、CCC认证、Ⅰ类煤安防爆、Ⅱ类气体防爆、Ⅲ类粉尘防爆

国际认证：IECEx、ATEX、CE、ROHS

企业荣誉：江苏省瞪羚企业、江苏省专精特新中小企业、江苏省高新企业

从薄膜沉积设备的原子级工艺，到深海的极限压力环境，惠斯通凭借近二十年的技术积累和“一客一案”的定制化能力，为全球客户提供可靠、高效、精准的特种电机解决方案。
