24V低压、100rpm峰值大扭矩、10⁻⁷ Pa超高真空：惠斯通定制真空无框电机如何破解极端环境精密驱动难题？

在半导体刻蚀机的晶圆传输腔内、空间环境模拟装置的样品旋转台上、超高真空镀膜设备的光学挡板驱动中，一类看似不起眼的电机正承受着双重极端考验：电压仅为24V，却需在零转速附近输出数十牛米的峰值扭矩；真空度高达10⁻⁷ Pa，普通电机哪怕轻微放气都可能让整个真空系统“前功尽弃”。

江苏惠斯通针对这一特殊需求，开发了可定制的真空无框电机系列，以无骨架直接嵌入设计、超高真空兼容材料和低压大扭矩电磁方案，为极端环境下的精密旋转运动提供可靠动力。

一、技术指标深度拆解：24V、100rpm、10⁻⁷ Pa意味着什么？

1. 24V低电压——安全与系统的双重约束

24V是工业控制与移动设备中常见的低压等级，相比更高电压，其在潮湿或接触风险较高的环境中更具安全性。然而，电压越低，在相同功率下电流越大，对绕组导线截面积、散热设计、驱动器容量提出了更高要求。要在24V低压下输出目标扭矩，必须通过优化磁路设计和增加极对数来提升转矩密度，这对电磁方案是一次严峻的考验。

2. 100rpm峰值转矩——低速高转矩的“硬指标”

“峰值转矩时转速100rpm”意味着电机需要在极低转速下输出该工况所需的最大转矩，而不是在高速时“冲刺”。在真空环境中，由于缺乏空气对流散热，电机在低速大转矩工况下的发热更为集中。100rpm的峰值工况，考验的是电机在长时间堵转或极低速运行时的热平衡能力以及永磁体的抗退磁能力。

3. 10⁻⁷ Pa超高真空——近乎“纯净”的极限环境

10⁻⁷ Pa属于超高真空范围，气体分子已极其稀少，主要应用于表面科学、粒子加速器、空间模拟等前沿领域。在这种环境下，任何有机材料的微量挥发都会成为污染源。普通电机中的漆包线绝缘漆、润滑脂、密封胶、塑料件等，都会持续释放水汽和碳氢化合物，严重破坏真空度并污染样品。因此，10⁻⁷ Pa级电机必须从材料到结构进行系统性“真空兼容”设计。、

二、惠斯通真空无框电机的核心技术解构

1. 无框结构：让“集成”成为可能

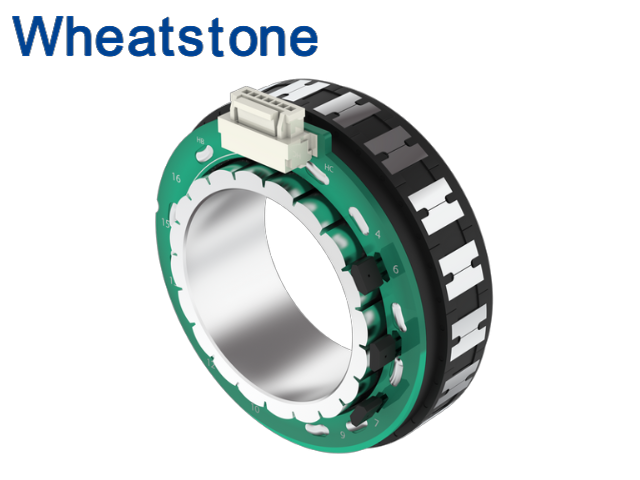

无框电机只包含转子和定子组件，没有传统的外壳、轴承和轴。这种设计允许设备制造商将电机直接集成到机械结构中，省去了中间传动环节，不仅使整体结构更紧凑、刚性更高，更重要的是——减少了真空腔内的额外零部件和潜在的污染源。无框电机直接驱动负载，消除了联轴器、齿轮箱等可能因磨损而产生微粒的部件。

2. 低压大扭矩电磁设计

针对24V低电压、100rpm峰值工况，惠斯通采用多极少槽配合和高牌号钕铁硼永磁材料，通过增加极对数来提升转矩密度，使电机在低速区获得充足的扭矩输出。同时采用分数槽集中绕组设计，端部短、铜耗低，在有限的空间内实现更高的槽满率。

3. 10⁻⁷ Pa超高真空兼容材料体系

绝缘系统：彻底摒弃传统有机漆包线，采用聚酰亚胺薄膜绕包线或陶瓷化无机绝缘绕组，在10⁻⁷ Pa真空下总质量损失(TML)可控制在0.1%以下，可凝挥发物(CVCM)低于0.01%。绕组采用真空压力浸渍(VPI)工艺，以无溶剂树脂填充所有空隙，消除放电通道，同时进一步降低放气。

轴承与润滑：对于超高真空应用，惠斯通提供全陶瓷轴承（氮化硅滚珠）配合固体润滑涂层（二硫化钼或类金刚石）的方案，彻底杜绝润滑脂挥发问题，在10⁻⁷ Pa下可长期免维护运行。

引出线密封：采用玻璃烧结真空密封端子，金属针与特种玻璃在高温下熔为一体，形成原子级结合面，气密性优于10⁻⁹ Pa·m³/s，可承受超高真空和温度冲击。

结构件处理：定子铁芯、转子磁轭等金属部件在装配前经过严格的超声波清洗和真空高温烘烤，去除表面吸附气体，进一步降低初始放气率。

4. 真空环境下的热管理

在超高真空中，对流散热完全消失，电机只能依靠传导和辐射散热。惠斯通通过优化电磁方案，降低铁损和铜损，从源头减少发热。同时，将电机定子与设备安装面之间设计为低热阻导热路径，配合高导热灌封胶填充，使热量能够迅速传导至腔体壁或外部冷却系统。

三、惠斯通真空无框电机典型定制参数（24V/100rpm峰值扭矩）

以上参数可根据客户具体工况进行一对一定制，涵盖从电磁方案到机械接口的全部环节。

四、真实应用场景

1. 半导体PVD镀膜设备——晶圆传输旋转台

在磁控溅射PVD设备中，晶圆托盘需在10⁻⁷ Pa超高真空下以极低速度匀速旋转，以保证膜厚均匀性。惠斯通定制真空无框电机采用直接驱动方案，转速波动率小于0.1%，重复定位精度优于±0.01°，连续运行超过30000小时，无故障、无放气污染。

2. 空间环境模拟装置——样品台多轴驱动

某航天研究所的空间环境模拟器，需在10⁻⁵ Pa真空下进行-50℃至+150℃温度循环试验。样品台的方位、俯仰、滚转三个自由度均由惠斯通真空无框电机驱动。电机采用全陶瓷轴承和固体润滑，在极端温差下保持稳定游隙，已通过1000次温度冲击测试。

3. 超高真空阀门执行器

在同步辐射光束线中，真空隔离阀需要在10⁻⁸ Pa超高真空下快速开闭。惠斯通真空无框电机直接集成在阀门驱动机构中，扭矩密度高、响应速度快，阀门开合时间小于0.2秒，且长期运行无微粒产生，已应用于多家大科学装置。

五、结语

24V低压、100rpm峰值大扭矩、10⁻⁷ Pa超高真空——三个看似矛盾的要求，在惠斯通真空无框电机上得到了统一。通过无骨架直接嵌入设计、低放气材料体系、真空压力浸渍工艺和全陶瓷轴承技术，惠斯通为极端环境下的精密驱动提供了可靠的“隐形动力”。

如您有真空无框电机的定制需求，欢迎联系惠斯通技术团队。从电磁方案设计到材料选型，从真空测试到可靠性验证，我们可提供“一客一案”的全流程技术支持。
