真空无框电机：惠斯通为机器人关节注入极致紧凑与真空兼容动力

在半导体晶圆传输机器人、空间站舱外机械臂、核工业检修机器人、真空镀膜机械手等高端装备中，有一种驱动方案正逐渐成为工程师们的首选——真空无框电机。它没有外壳、没有轴承、没有轴，只有转子和定子两个部分，却能直接嵌入机器人关节，成为关节的“原生肌肉”。

江苏惠斯通针对机器人领域的特殊需求，开发了可定制的真空无框电机系列，以超高真空兼容、无框直接嵌入、低压大扭矩三大核心技术，为机器人在极端环境下的精密运动提供“隐形动力”。

一、无框电机：让“关节”回归“关节”的本质

传统机器人关节通常采用“电机+减速机+编码器+制动器”的模块化堆叠方案，结构臃肿、传动链长、精度受限于减速机背隙。而无框电机的设计哲学截然不同：

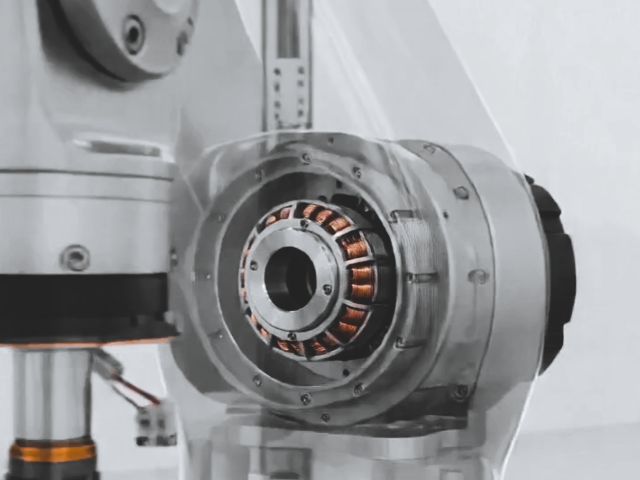

无外壳、无轴承、无轴：电机只有定子和转子两个部件。定子嵌入关节外壳，转子直接套在关节转轴上，由设备自身的轴承系统支撑。省去了中间传动环节，实现了真正的“直接驱动”。

零背隙、高刚性：由于没有减速机，消除了齿轮啮合间隙（背隙），系统刚性显著提升。配合高分辨率编码器，可实现角秒级的重复定位精度。

紧凑集成：无框电机的轴向长度仅为传统电机的1/3至1/2，可将关节体积缩小30%以上，为人形机器人、协作机器人的小型化提供了关键支撑。

二、惠斯通真空无框电机：三大核心技术体系

针对机器人在真空、洁净、极端温差等环境下的应用需求，惠斯通从材料、结构和工艺三个维度进行了系统性设计：

1. 10⁻⁷ Pa超高真空兼容——材料级的“洁净基因”

普通电机中的漆包线绝缘漆、润滑脂、密封胶、塑料件等有机材料，在10⁻⁴ Pa以下的高真空中会持续释放水汽和碳氢化合物，这一现象称为“出气”。出气不仅会污染真空腔体和精密光学器件，还会导致润滑剂挥发、轴承干磨、绝缘性能下降。

惠斯通真空无框电机从材料源头控制出气问题：

绝缘系统：采用聚酰亚胺薄膜绕包线或陶瓷化无机绝缘绕组，总质量损失(TML)可控制在0.1%以下，可凝挥发物(CVCM)低于0.01%。绕组经真空压力浸渍(VPI)工艺处理，无溶剂树脂填满所有空隙，进一步降低放气。

轴承与润滑：对于超高真空应用，惠斯通提供全陶瓷轴承（氮化硅滚珠）配合固体润滑涂层（二硫化钼或类金刚石）的方案，彻底杜绝润滑脂挥发问题，在10⁻⁷ Pa下可长期免维护运行。

引出线密封：采用玻璃烧结真空密封端子，金属针与特种玻璃在高温下熔为一体，形成原子级结合面，气密性优于10⁻⁹ Pa·m³/s。

结构件预处理：定子铁芯、转子磁轭等金属部件在装配前经过严格的超声波清洗和真空高温烘烤（150℃、48小时），去除表面吸附气体，进一步降低初始放气率。

2. 无框直接嵌入——为机器人关节“量身定制”

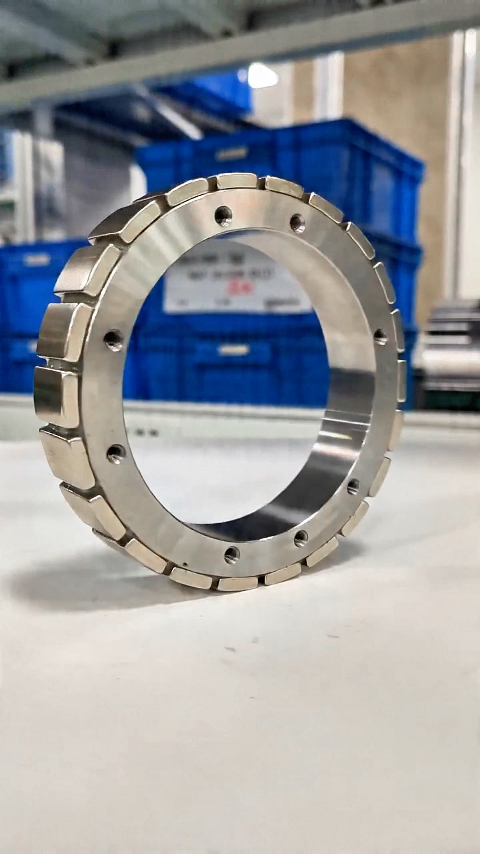

惠斯通真空无框电机采用定子与转子分离的套件形式，工程师可根据关节的机械结构自行设计电机壳体和轴承系统：

大中空孔径：转子中心留有通孔（典型孔径15-80mm），便于气路、液路、线缆或激光束从关节中心穿过，实现机器人“管线内置”。

高转矩密度：采用多极少槽配合和高牌号钕铁硼永磁材料，转矩密度可达15-25Nm/kg，是同体积传统电机的2-4倍。

低齿槽转矩：优化磁路设计和分数槽集中绕组，齿槽转矩小于0.5%额定转矩，确保机器人在极低速运行时无“爬行”现象。

宽调速范围：1-3000rpm稳定运行，覆盖从精密对位到快速运动的全场景需求。

3. 热管理与宽温域适应

在真空中，对流散热完全消失。惠斯通通过优化电磁设计降低铁损和铜损，从源头减少发热量。同时，将定子与设备安装面之间设计为低热阻导热路径，配合高导热灌封胶填充，使热量能够迅速传导至腔体壁或外部冷却系统。电机可在-40℃至+150℃（可扩展至200℃）宽温域内稳定运行。

三、机器人典型应用场景

1. 半导体真空传输机器人（EFEM/真空机械手）

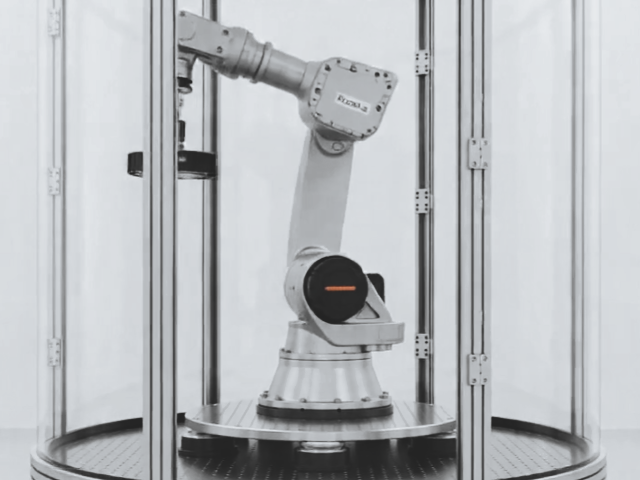

在半导体晶圆制造中，EFEM（设备前端模块）和真空机械手需要在10⁻⁵ Pa至10⁻⁷ Pa的超高真空中完成晶圆的取放和传输。电机不仅要耐受超高真空，还需具备极低的颗粒产生量，避免污染晶圆。

惠斯通方案：定制真空无框电机直接嵌入机械手关节，取代传统的“电机+波纹管+外部驱动”方案。电机采用全陶瓷轴承+固体润滑，在10⁻⁶ Pa真空中连续运行超过30000小时，无颗粒产生，重复定位精度±0.01mm。据恒州诚思调研统计，2024年全球半导体真空传输机器人收入规模约44.5亿元，预计到2031年将接近66.2亿元，年复合增长率为4.8%。在这一快速扩张的市场中，惠斯通真空无框电机为国产真空机械手提供了可靠的驱动核心。

2. 空间站舱外机械臂

空间站舱外机械臂需在10⁻⁷ Pa真空、-50℃至+130℃极端温差、强辐射环境中长期运行。电机必须耐受极端温差循环，且不能因材料放气污染舱外光学敏感设备。

惠斯通方案：宽温域真空无框电机采用钐钴永磁体（耐温350℃，200℃下磁通衰减小于5%）和全陶瓷轴承，已通过-196℃至+200℃热冲击测试。在航天四院401所的相关报道中，用于月球采样机械臂的电机组件需要在太阳直射下超过130℃的环境温度中正常工作，同时耐受比地球环境大得多的辐射。惠斯通的真空无框电机技术路径与这类航天级需求高度契合。

3. 核工业检修机器人

核反应堆检修机器人需在高辐射、真空/惰性气体环境中运行。电机必须耐辐射（累计剂量达10⁶ Gy以上），且不能因润滑剂挥发产生二次污染。

惠斯通方案：耐辐射真空无框电机采用无机绝缘体系和固体润滑，累计辐射耐受剂量可达1.0×10⁷ Gy。在核工业退役设备拆解场景中，已连续运行超过5000小时无故障。

4. 真空镀膜机械手

在OLED蒸镀、光学镀膜等真空镀膜设备中，机械手需在10⁻⁴ Pa至10⁻⁵ Pa真空中完成基板的取放和传输。电机必须低放气、低振动、高精度。

惠斯通方案：真空无框电机配合陶瓷轴承，在10⁻⁵ Pa真空中连续运行超过20000小时，转速波动率小于0.1%，定位精度±0.005mm。

四、惠斯通真空无框电机（机器人关节系列）可定制参数

五、结语

从半导体晶圆厂的真空机械手，到空间站外的舱臂协作，再到核岛深处的检修作业，惠斯通真空无框电机正以“无框嵌入、真空兼容、低压大扭矩”的技术优势，成为机器人极端环境驱动的关键“关节”。它不仅让机器人的关节更轻、更小、更灵活，更让机器人在真空中“呼得顺畅、转得精准、活得长久”。

如您有机器人真空无框电机的定制需求，欢迎联系惠斯通技术团队。从电磁方案设计到材料选型，从真空测试到可靠性验证，我们可提供“一客一案”的全流程技术支持。
