真空伺服电机：惠斯通如何让电机在“真空禁区”中精准发力？

在半导体刻蚀机的晶圆传输腔内，电机必须承受10⁻⁷ Pa的超高真空，同时保持微米级的重复定位精度；在空间环境模拟装置的样品台上，电机要在-196℃至+200℃的极端温差中稳定运转，且不能因材料放气污染实验环境；在真空镀膜设备中，电机的每一次旋转都直接关系到薄膜的均匀性，最终影响芯片良率。

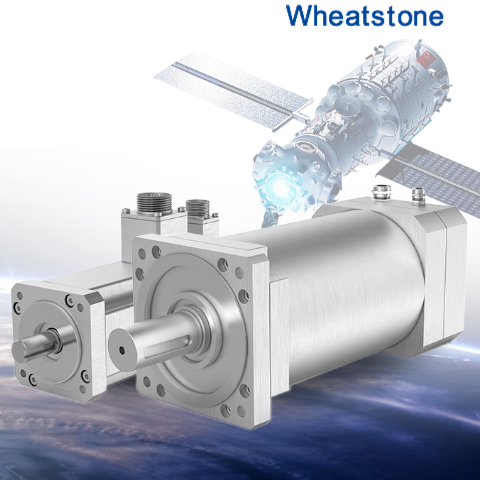

普通电机在这些场景中往往“寸步难行”——散热失效、润滑剂挥发、材料放气、绝缘击穿……江苏惠斯通针对真空环境的特殊挑战，开发了全系列真空伺服电机，以低出气材料体系、无油润滑设计、宽温域适应性和高精度闭环控制，为各行业的真空应用提供可靠的动力核心。

一、真空环境对电机的四大挑战

1. 散热困境：无对流，热量只能靠自己

普通电机依赖空气对流散热，风扇吹走热量。但在真空中，空气分子极为稀薄，对流散热几乎完全失效，热量只能靠传导和辐射散逸。若热量无法及时导出，绕组温度可能迅速超过绝缘材料的耐温极限（通常为150℃），导致短路或烧毁。例如，半导体制造设备中的电机若散热不良，可能引发晶圆污染，造成严重损失。

2. 润滑失效：油脂挥发，轴承干磨

普通润滑脂的基础油在真空中会迅速挥发，留下干硬的稠化剂，不仅失去润滑作用，反而成为磨粒，加速轴承磨损甚至卡死。在10⁻⁴ Pa以下的高真空中，普通轴承润滑方案几乎不可用。

3. 材料放气：有机物的“隐形污染”

普通电机中的漆包线绝缘漆、塑料件、橡胶密封等有机材料，在真空中会持续释放水汽和碳氢化合物，这一现象称为“出气”。对于光学镀膜、半导体制造等要求极高洁净度的工艺，微量放气就可能导致整炉产品报废。

4. 真空放电与绝缘老化

低气压环境下，电机内部空气电离可能引发局部放电，击穿绝缘层。真空中的紫外线辐射也会加速环氧树脂等有机绝缘材料的老化，降低绝缘性能。

二、惠斯通真空伺服电机的核心技术体系

针对上述挑战，惠斯通从材料、润滑、散热、结构四个维度构建了完整的技术方案：

1. 低出气材料体系——从源头杜绝污染

惠斯通真空伺服电机从材料源头控制出气问题：

绝缘系统：定子绕组采用聚酰亚胺薄膜绕包线或陶瓷化无机绝缘绕组，摒弃传统有机漆包线。在10⁻⁷ Pa超高真空下，总质量损失(TML)可控制在0.1%以下，可凝挥发物(CVCM)低于0.01%。电机总出气率控制在<1×10⁻¹⁰ Torr·L/(sec·cm²)的极低水平。

结构件预处理：定子铁芯、转子磁轭等金属部件在装配前经过严格的超声波清洗和真空高温烘烤（150℃、48小时），去除表面吸附气体，进一步降低初始放气率。

洁净装配：惠斯通真空电机在ISO 6级（千级）洁净室中完成核心工序装配，包括轴承压装、磁钢插入及密封等敏感环节，确保电机内部无尘、无污染-。

2. 无油轴承与固体润滑——彻底解决润滑挥发

针对不同真空等级，惠斯通提供分级润滑方案：

高真空（10⁻²至10⁻⁵ Pa）：采用全氟聚醚（PFPE）基真空润滑脂，蒸气压低至10⁻¹² Torr级别，在高温高真空下仍能保持稳定，不挥发、不碳化。

超高真空（<10⁻⁵ Pa）：采用全陶瓷轴承（氮化硅滚珠）配合固体润滑涂层（二硫化钼或类金刚石），无需油脂即可实现长期低摩擦运行，适应10⁻⁷ Pa超高真空环境。

3. 宽温域与热管理——在极端温差中保持稳定

宽温域适应：惠斯通真空电机可在-196℃至+200℃的宽温域内稳定运行，采用宽温域润滑脂和低膨胀系数结构材料，在极端温差下保持稳定游隙和气密性。

传导散热优化：通过热过盈配合和高导热灌封胶填充，形成低热阻导热路径，热量可迅速传导至安装法兰和腔体壁。

辐射散热增强：电机表面可喷涂高发射率涂层（ε>0.9），热量通过红外辐射高效散逸。

4. 高精度闭环控制——微米级定位

惠斯通真空伺服电机标配23位绝对值编码器，转速控制精度±0.1%，重复定位精度可达±0.02mm。在晶圆传输机械臂、镀膜机旋转台等精密设备中，这一精度保障了工艺的一致性和产品良率。

5. 真空兼容密封与接线

采用玻璃烧结真空密封端子，金属针与特种玻璃在高温下熔为一体，形成原子级结合面，气密性优于10⁻⁹ Pa·m³/s，可承受高真空和温度冲击。壳体接合面采用氟橡胶O型圈加特种密封胶双重防护，确保长期使用不泄漏。

三、惠斯通真空伺服电机的行业应用

1. 半导体制造——晶圆传输机械手与EFEM

在半导体晶圆制造中，刻蚀、薄膜沉积、离子注入等工艺均在真空环境下进行。真空机械手需要在10⁻⁵ Pa至10⁻⁷ Pa的真空中完成晶圆的取放和传输，电机必须低放气、高精度、低振动。

惠斯通真空伺服电机应用于真空机械手关节和晶圆传输旋转台，转速波动率小于0.1%，重复定位精度优于±0.01°，连续运行超过30000小时无故障、无放气污染。

2. 真空镀膜设备——晶圆托盘旋转与挡板驱动

在磁控溅射PVD和OLED蒸镀设备中，晶圆托盘需在10⁻⁴ Pa至10⁻⁵ Pa高真空下以极低速度匀速旋转，以保证膜厚均匀性；靶材挡板需毫秒级快速响应。惠斯通真空伺服电机通过闭环控制实现转速波动率低于0.1%，配合高刚性直驱设计，确保薄膜均匀性。

3. 空间环境模拟与航天测试

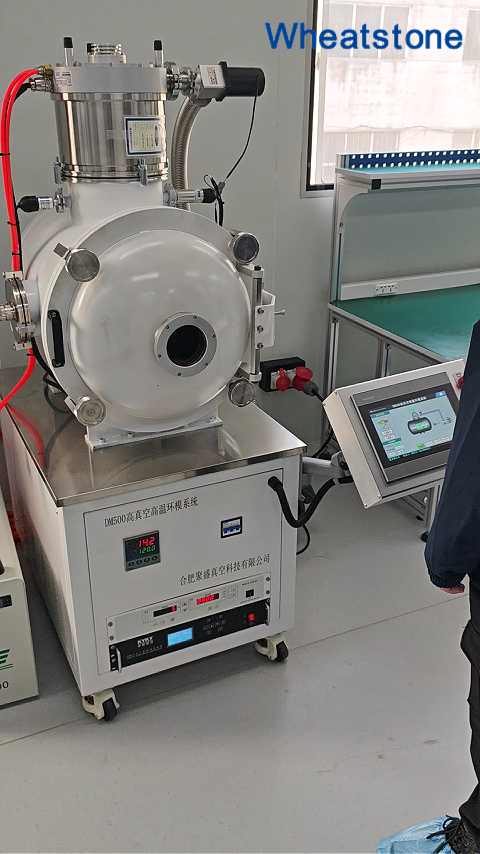

空间环境模拟装置需在10⁻⁵ Pa真空下进行-50℃至+150℃温度循环试验，样品台的方位、俯仰、滚转等自由度驱动要求电机在极端温差下保持稳定性能。惠斯通宽温域真空伺服电机采用钐钴永磁体（耐温350℃，200℃下磁通衰减小于5%）和全陶瓷轴承，已通过-196℃至+200℃热冲击测试，适用于空间环境模拟器和航天器组件测试。

4. 科研加速器与超高真空阀门

在同步辐射光束线、粒子加速器等大科学装置中，真空隔离阀需要在10⁻⁸ Pa超高真空下快速开闭。惠斯通超高真空电机采用全陶瓷轴承+固体润滑，扭矩密度高、响应速度快，阀门开合时间小于0.2秒，且长期运行无微粒产生。

5. 真空泵驱动

干式螺杆真空泵、涡轮分子泵等真空获得设备广泛应用于半导体、化工、制药等领域，其驱动电机需在真空腔体内长期运行。惠斯通真空伺服电机效率高于90%，配合变频驱动实现宽范围调速，已在多家真空泵制造商中配套应用-。

四、惠斯通真空伺服电机选型参数

五、结语

从半导体刻蚀机的超高真空腔体，到空间环境模拟装置的极端温差试验台；从真空镀膜设备的原子级薄膜沉积，到粒子加速器的精密束线控制——惠斯通真空伺服电机正在各个“真空禁区”中，以低出气的材料体系、无油的润滑设计、宽温域的热管理和微米级的定位精度，默默驱动着高端制造与前沿科研的每一次精密运动。

如您有真空伺服电机的选型或定制需求，欢迎联系惠斯通技术团队，我们可提供从真空度匹配、材料选型到安装接口的全流程定制服务。
