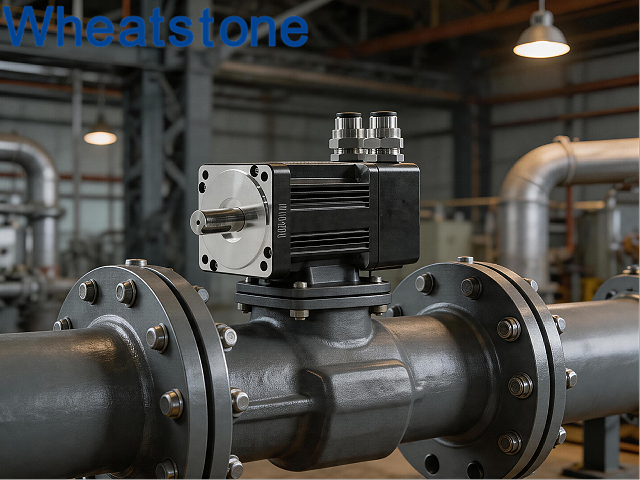

天然气阀门执行器防爆伺服电机：惠斯通让管道开闭更安全、更精准、更可靠

在天然气长输管线、城市门站、储气库及液化天然气接收站中，阀门是控制气体流向、切断气源、调节流量的关键设备。随着管网自动化水平的提高，传统手动或气动阀门执行器已难以满足远程控制、精确定位和快速响应的要求。然而，天然气阀门操作区域属于典型的防爆场所（气体1区或2区），电机产生的电火花或高温表面可能引燃泄漏的天然气。江苏惠斯通针对天然气阀门执行器的特殊工况，开发了全系列防爆伺服电机，以隔爆外壳、高精度位置控制和宽温域适应能力，为天然气管道阀门的自动化开闭提供安全、精准、可靠的动力核心。

一、天然气阀门执行器对驱动电机的四大技术要求

1. 防爆安全——必须满足1区/2区要求

天然气阀门往往安装在输气站、调压站或井口，空气中可能含有微量甲烷。电机的任何火花或过热表面都可能成为点火源。驱动电机必须具备气体防爆认证，且表面温度低于天然气的引燃温度（约537℃）。Ex d IIB T4 Gb可满足大多数天然气场景，对于含氢等IIC级气体的特殊场合，需选用Ex db IIC T4 Gb。

2. 高力矩与频繁启停

阀门在长时间未动作后，阀杆与密封件之间可能存在静摩擦，需要较大的启动力矩。同时，调节阀需频繁动作，电机必须耐受频繁启停和正反转冲击。

3. 精确定位与位置反馈

球阀、蝶阀等需要精确控制开度（0-90°或0-180°），以实现流量调节。电机需具备高分辨率位置反馈和闭环控制能力。

4. 宽温域与户外适应

天然气阀门常露天安装，夏季暴晒（+60℃），冬季严寒（-40℃）。电机需在宽温域内稳定运行，且具备防尘防水能力。

二、惠斯通防爆伺服电机的核心技术优势

1. Ex d IIB T4 Gb隔爆结构——为天然气环境筑起安全屏障

惠斯通防爆伺服电机采用Ex d IIB T4 Gb隔爆型外壳，高强度铸铝或铸铁，隔爆接合面粗糙度≤6.3μm。即使电机内部发生电气故障爆炸，火焰在穿过接合面时被冷却熄灭，无法点燃外部天然气。T4温度组别保证最高表面温度≤135℃，远低于天然气引燃温度。防护等级IP66/IP67，防尘、防水、耐冲洗，适应户外恶劣环境。

2. 高过载能力——从容应对阀门卡滞

阀门在长期未动作时，阀杆可能因锈蚀或密封件老化而卡滞。惠斯通防爆伺服电机峰值扭矩达额定扭矩3倍，可在启动瞬间输出充沛力矩，确保阀门可靠开启。同时，电机内置力矩限制功能，当遇到过大阻力时自动报警并停止，避免损坏阀门。

3. 高精度闭环控制——阀门开度精确到0.1°

标配23位绝对值编码器，配合闭环矢量控制，角度控制精度可达±0.05°，重复定位精度±0.1°。在天然气调节阀应用中，这一精度可精确控制流量，避免压力波动。电机支持多种现场总线协议（Profinet、EtherCAT、Modbus），可与站控系统无缝集成。

4. 宽温域与耐腐蚀

工作温度-40℃至+60℃，可选耐低温润滑脂和加热带，适应严寒地区。壳体经重防腐涂层处理，可选316L不锈钢，抵御盐雾、酸雨和工业大气腐蚀。

5. 手动紧急操作接口

惠斯通防爆伺服电机可选配手动离合装置，在断电或控制系统故障时，可通过手轮进行应急操作，满足管道安全规范。

三、真实应用案例

案例一：西气东输某压气站——球阀电动执行器改造

该压气站原采用气动执行器，存在响应慢、精度低、压缩空气带油污染等问题。2024年，站方对8台24寸球阀进行电动改造，选用惠斯通110EX防爆伺服电机（2.3kW，7.3Nm，Ex d IIB T4 Gb）直接驱动阀杆，配套行星减速机和绝对值编码器。

改造后，阀门开关时间从原来的45秒缩短至15秒，开度控制精度达到±0.2°，实现远程精确调节。连续运行18个月，电机无故障，未发生任何泄漏事件。

案例二：华南某LNG接收站——低温蝶阀驱动

该接收站卸料臂紧急切断阀需在-160℃低温环境下工作，阀门执行器安装于阀体上方，环境温度-40℃至+50℃。原用进口防爆电机，交货周期长、价格高。选用惠斯通130EX防爆伺服电机（4.0kW，12.7Nm，Ex d IIB T4 Gb），配耐低温润滑脂和不锈钢壳体，并加装防凝露加热带。

电机在-30℃环境下启动顺畅，阀门开闭动作平稳。累计运行24个月，零故障，通过业主验收。

案例三：华北某城市门站——调压阀流量调节

该门站负责向市区供气，需根据下游用气量实时调节阀门开度。原采用电动执行器+异步电机，调节响应慢，压力波动大。改用惠斯通90EX防爆伺服电机（1.0kW，3.3Nm，Ex d IIB T4 Gb）驱动调节阀，通过4-20mA信号闭环控制开度。

改造后，压力调节响应时间从3秒缩短至0.5秒，出口压力波动从±0.05MPa降至±0.01MPa。电机连续运行12个月，无故障。

四、惠斯通天然气阀门执行器防爆伺服电机选型指南

五、结语

天然气阀门执行器是管道输送系统的“咽喉”，其驱动电机的可靠性直接关系到能源输送安全。江苏惠斯通防爆伺服电机以Ex d IIB T4 Gb隔爆结构守住安全底线，以3倍过载能力应对阀门卡滞，以±0.05°定位精度保障流量调节，以宽温域设计适应户外极端气候，为天然气阀门的自动化控制提供了可靠动力。

如您有天然气阀门执行器或防爆自动化设备的防爆伺服电机选型需求，欢迎联系惠斯通技术团队，我们可提供从防爆等级评估、电机选型到现场调试的全流程技术支持。
