轴向磁通电机：惠斯通以高功率密度盘式拓扑重构电动汽车、飞行器与机器人关节动力边界

在传统径向磁通电机统治工业驱动百余年后，一种磁通方向与旋转轴线平行的盘式拓扑——轴向磁通电机，正凭借其结构上的根本性差异，系统性地突破径向电机的物理约束。其扁平盘状几何构型使磁通路径大幅缩短、有效磁面积扩大，在输出相同功率时体积和重量可减少50%以上，功率密度可达传统电机的2–4倍，扭矩密度提升超过120%。这一从“电机圆柱化”到“电机盘片化”的跨越，不仅重构了动力系统的空间布局方式，也为电动飞行器、高性能电动车、人形机器人关节等对空间与重量高度敏感的下一代动力平台，提供了物理上更为适配的底层动力单元。

江苏惠斯通机电科技有限公司（以下简称“惠斯通”）依托二十余年特种电机技术积累，将轴向磁通拓扑的物理优势——高功率密度、紧凑轴向尺寸、宽高效区间——系统性地转化为工程化的产品方案。无论是低空经济飞行器对“克克计较”的功率重量比要求，还是汽车轮毂驱动对轴向高度近乎穷尽的压缩，抑或机器人关节对低惯量与高动态响应的双重需要，惠斯通均已形成面向场景的轴向磁通电机产品矩阵，覆盖新能源汽车、电动航空、机器人及精密驱动等多个高端领域。

一、轴向磁通电机的技术本质：用半径置换扭矩，用扁平换回空间

与传统径向磁通电机不同，轴向磁通电机的磁力线沿电机轴线方向贯穿定转子，转子与定子呈盘状平行排列。在这一构型下，扭矩与转子直径的三次方成正比，电机可在不显著增加轴向长度的前提下，通过增大转子直径获得远高于径向电机的扭矩输出能力。正是这种“以扁平换空间、以直径换扭矩”的设计语言，从根本上重塑了电机的技术边界——电动车辆的动力总成由此摆脱了“长圆柱体+减速箱”的经典布局，得以自由嵌入轮辋内侧；飞行器的电推进系统则以盘片形态内置于机翼或涵道，不额外挤占油箱或载荷舱；机器人关节更是直接用一块薄饼状的力矩电机直接充当关节，省去了中间传动环节，整机自由度与紧凑性同时提升。

更短的磁通路径与更广的高效区间：轴向磁通电机从原理上消除了径向电机中较长的磁通回路，铁损显著降低；配合扁平设计与集中式绕组，铜损同步下降，使电机在宽负载范围内保持较高效率，高效区间面积可达90%以上。这一特性在电动车辆的城郊混合工况、飞行器悬停巡航转换阶段以及机器人高频启停运动中，均具有较好的适用性。

结构紧凑且设计灵活：轴向磁通电机可采用单定子单转子、双定子单转子、双转子单定子及无轭分段电枢等不同拓扑类型，应用时可根据负载特性、空间约束和功率密度要求进行灵活配置。惠斯通基于此按场景定制拓扑方案，为每一个具体应用找到物理上更合理的电磁实现。

二、轴向磁通电机在关键应用场景中的核心价值

2.1 电动车辆：轮毂/轮边驱动的空间重构

在电动车辆领域，轴向磁通电机的扁平形态使其在轮毂或轮边驱动布置中展现出天然适配性。轮毂电机需要将驱动单元嵌入空间极为有限的轮辋内侧，对轴向长度提出严格限制。双定子单转子轴向磁通轮毂电机可在一定直径约束下输出大扭矩，并取消中间传动轴与减速齿轮箱，释放出更多底盘空间用于布置电池，提升续航能力-。

全球市场趋势：全球轴向磁通电机市场规模在2024年约为2.4亿美元，预计到2030年将增长至约11.2亿美元，年复合增长率接近29%。国际主流品牌如YASA已实现峰值功率密度突破59kW/kg的样机验证，并大规模量产轮毂驱动系统-。惠斯通针对电动重卡与高性能乘用车开发了适配400V/800V高压母线的大功率轴向磁通轮边电机系列，峰值功率覆盖数十至数百千瓦级别，单台电机功率密度达到较高水平，在工程机械与商用车辆领域已完成满载坡道起步与电制动能量回收闭环验证。

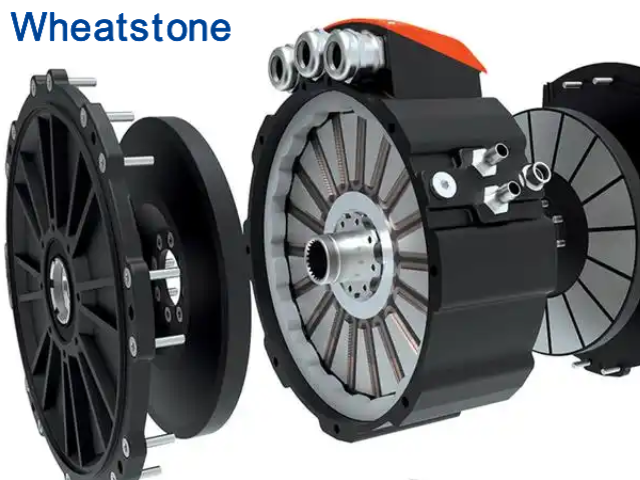

散热与集成优势：惠斯通在双定子单转子拓扑基础上，通过优化绕组结构和强化散热路径——定子铁芯采用高品级硅钢片、热路径连接外部水冷夹套——使轴向磁通轮边电机在高负载持续运行条件下仍能保持热平衡。

2.2 低空经济：eVTOL与无人机的高功率质量比推进

电动垂直起降飞行器的动力系统对功率重量比有着极为严苛的要求。轴向磁通电机的盘式形态使其功率密度可超过8kW/kg，显著优于径向电机方案，在同等起飞重量下提供更强的推进力，或保持同等推力下大幅减轻动力单元质量，直接转化为有效载荷或续航里程的增加。

在某一型号倾转旋翼eVTOL动力单元中，惠斯通定制的双定子单转子轴向磁通电机实现了较高的推力重量比与效率MAP双90高效区覆盖，满足飞行器从悬停、过渡到巡航的全部动力需求。在小型无人机领域，惠斯通PCB定子轴向磁通电机方案通过多层印刷电路板直接构造定子绕组，电机轴向厚度可压缩至毫米级，在极小体积内提供数千克级推力，为紧凑型无人机布局提供了高度集成化的动力选项。

2.3 人形机器人：关节模组的高扭矩与低惯量耦合

人形机器人关节对驱动电机的要求可概括为“三高”：高扭矩密度（有限体积内输出足够动力）、高动态响应（快速启停与加减速）以及紧凑对外尺寸（适配仿生关节外形）。轴向磁通电机的大直径短轴长结构与机器人关节需求高度匹配，扭矩密度可达径向电机的2–4倍。

在人形机器人的髋、膝关节等大负载关节中，惠斯通采用单定子双转子或双定子单转子轴向磁通拓扑，利用其低转子惯量特性将加速度响应时间由数十毫秒级压缩数倍，为双足行走的姿态实时调节提供了较好的驱动响应。在腕部、灵巧手等精密执行器方面，惠斯通PCB定子轴向磁通电机方案通过无铁芯设计消除齿槽转矩，实现了较好的低速平稳性及定位精度，为多指手的精细化动作提供了微型化高集成度驱动方案。

2.4 特种装备与深海推进器

在矿用带式输送机与刮板机场景中，惠斯通轴向磁通永磁直驱系统省去了减速机和液力耦合器等中间环节，传动链故障点有所减少，系统效率提升8%–12%。对于深海ROV推进器和AUV主推进器，惠斯通采用充油压力补偿与钛合金壳体结构，轴向磁通电机可在数千米级水深环境中持续提供推进力，且轴向长度较径向同类方案缩短约40%，为水下航行器释放了宝贵的舱内有效载荷空间。

三、惠斯通轴向磁通电机选型与基础参数参考

以上工程参数为行业通用参考值，最终技术指标以具体应用场景的定制选型计算为准。

四、结语

轴向磁通电机不是“径向电机的升级版”，而是物理拓扑上的根本性更迭。它用直径换扭矩、用扁平换空间，在重量与体积的双重约束下，为电动车辆、电动飞行器、人形机器人和特种装备提供了比传统径向电机更适配的动力解决方案。结构突破正在加速，成本与制造的规模化瓶颈正逐步收窄。江苏惠斯通以定制化、多拓扑、全场景的轴向磁通电机产品矩阵，为下一代高端动力装备提供从新能源汽车到低空经济、从工业精密驱动到深海特种装备的多种版图。
