无框力矩电机发热与散热估计不足——惠斯通“精密骨骼”的热管理

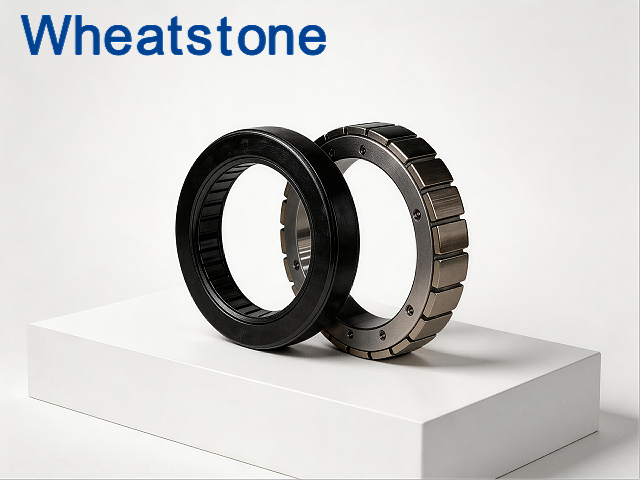

在机器人关节、光电转台、手术器械等精密运动控制系统中，无框力矩电机凭借零背隙、高扭矩密度和紧凑集成等优势，正逐步取代传统的“电机+减速机”组合，成为新一代“动力骨骼”。然而，一个容易被低估的问题——发热与散热估计不足，却在工程实践中反复导致系统性能不达标、可靠性下降甚至早期失效。

一台在参数表上标注连续扭矩5Nm的无框力矩电机，在封闭关节内实际可用的连续扭矩可能不到3Nm。峰值扭矩下的发热瞬间飙升，而当散热条件不佳时，热量不仅使电机本身性能衰减，还会传导至周边的编码器、轴承或精密光学元件，引发精度漂移或结构损伤。江苏惠斯通针对这一隐性痛点，从热源溯源、散热路径设计到工况匹配选型，构建了一套覆盖“电磁热结构”耦合的系统化热管理方案。

一、热源溯源：为什么无框力矩电机的发热经常被低估？

无框力矩电机的发热来源与传统电机一致，但其特殊的集成方式使得热问题更加隐形。

1. 小体积、高功率密度→高损耗密度

无框电机去除了外壳、轴承和输出轴，将更多有效空间用于电磁转矩的产生，功率密度可达到传统径向电机的2—4倍-。高功率密度意味着单位体积内的铜损和铁损高度集中，发热速率远高于常规电机。在峰值扭矩工况下，绕组电流瞬时增大数倍，焦耳热（I²R）激增，温度可在数秒内快速攀升。

2. 对散热条件的依赖远高于传统电机

与带有完整外壳的独立电机不同，无框电机没有自身的外壳和风扇。它的散热完全依赖所嵌入设备的机壳、轴承座和安装基座——转子热量需要通过轴承传递，定子热量必须经由安装法兰或壳体导出。如果设备结构在设计阶段未将散热路径纳入考量，电机实际可用连续扭矩可能仅为标称值的50%-70%。在一台协作机器人关节中，将电机嵌入手腕壳体后，实测绕组温升从标称条件下的75℃攀升至125℃，电机不得不频繁进入降额保护。

3. 热传导路径中包含多个未知热阻

无框电机与周边结构件之间的接触界面（定子壳体、定子安装板、转子轴承外壳）均存在接触热阻。这些热阻的数值受到材料类型、表面粗糙度、预紧压力、导热界面材料等因素的影响，在设计阶段不易量化。一旦这些热阻的综合效应超出预估，电机的连续扭矩便会显著低于标称值。

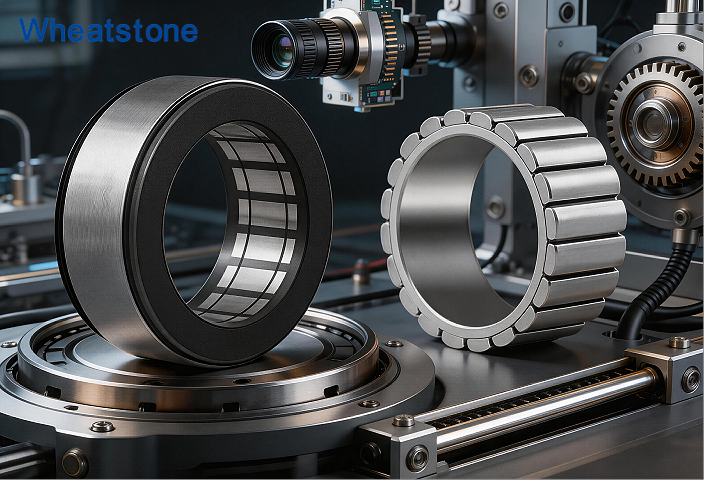

二、惠斯通的热管理工程框架：从“热量估算”到“散热路径闭环”

针对无框力矩电机散热估计不足这一行业共性痛点，江苏惠斯通在电机的设计中嵌入了多个层面的工程制约，形成了一套对用户“透明”的热管理体系。

1. 电磁热耦合设计，从源头降低产热

以高性能钕铁硼磁体提升气隙磁密，在产生相同扭矩的前提下降低绕组所需的电流值，从而减少铜损。与此同时，通过分数槽集中绕组优化与相对较低的电阻设计，等效将绕组发热抑制在较低水平。在惠斯通为光电转台定制的无框力矩电机中，这套电磁设计使得电机在长时间低速跟踪工况下的温升较常规设计有所降低，为光学系统的热稳定性提供了有利条件。

2. 灌封优化与高导热导出路径

绕组端部和槽口采用高导热灌封材料填充，显著降低绕组与定子铁芯、机壳之间的接触热阻-。配合定子与机壳之间的热过盈配合工艺，使热量能够更为顺畅地通过安装法兰传导至外部散热系统。同时，惠斯通支持将轴承和转子的热量通过端盖和壳体导出，避免热量在关节内部淤积影响编码器精度。

3. 工况匹配与降额评估

针对密闭、无主动散热的安装环境，惠斯通在选型阶段即对散热条件进行量化评估。在机器人关节等封闭结构中，建议用户按标称连续扭矩的50%–70%估算实际可用输出能力。对于峰值扭矩工况——冲击负载通常仅持续数秒——则单独校核短时过载能力，确保绕组温升不超过绝缘等级的安全限值。某协作机器人客户案例表明，在48V供电、自然冷却条件下，惠斯通电机绕组温度在持续运行时可稳定控制在95℃以下，确保了周边电子元器件的安全裕量-。

三、极端场景下的热管理见证

场景一：光电转台中的“无风扇”精密散热

在边境远程监控光电转台中，电机被封闭在狭小的防护壳体内，无法加装主动冷却风扇。电机产生的热量如果不能高效导出，将直接传递至精密的光学镜组和编码器，影响成像稳定性和定位精度。惠斯通无框力矩电机通过优化电磁设计、低损耗磁路和完善的导热路径，使热量在自然对流条件下顺畅传导至壳体。光电转台在连续跟踪高速目标时，电机表面温度保持稳定，光学成像无热畸变，编码器信号无漂移，成功实现了对万米外目标的稳定锁定。

场景二：医疗机器人关节中的温度敏感元件保护

手术机器人关节内集成了高精度编码器和力传感器，这些元器件对温度十分敏感。电机过热不仅会导致自身扭矩衰减，还可能引起传感器精度漂移。惠斯通针对该场景定制了热阻优化方案——通过高导热灌封胶填充绕组缝隙，并优化定子与关节壳体的接触界面，使电机热量绕过传感器敏感区域直接导向外壳散热。在连续手术模拟测试中，关节内传感器的工作温度始终被控制在规格上限以下，保障了力控的准确性和手术的安全性。

场景三：真空环境电机——无可对流散热下的传导散热方案

在半导体制造和航天测试等真空环境中，电机完全丧失了对流散热能力，唯一的热量出口只有传导和辐射。惠斯通专门设计的真空无框电机采用低出气材料体系、H级耐高温绝缘和全陶瓷轴承（带固体润滑），在无对流条件下仍能维持连续运行，绕组长期工作温度被控制在绝缘等级的合理范围内，满足10⁻⁷ Pa超高真空应用要求-。

四、惠斯通方案选型索引

全尺寸定制：外径40mm至300mm，峰值扭矩0.5Nm至200Nm，轴向长度20mm至150mm-。

应用覆盖：协作机器人、外骨骼、光电转台、半导体检测转台、手术机器人、水下推进器-。

核心环保工艺：高导热灌封胶降低接触热阻、热过盈配合优化传导路径，充分兼顾电磁与热力性能。

降额使用指导：在自然冷却、空间封闭等环境下，建议对标称值降低50%70%估算连续可用扭矩，避免热设计余量不足导致失效。

宽温域选配：根据应用需求，可选用耐高温钕铁硼（N38UH）或钐钴磁钢，配合宽温域润滑脂，覆盖0℃至+200℃工况。

五、结语

“无框”二字意味着电机去除了传统的外壳、轴承和轴，也意味着它的热管理不能仅仅看单体的参数，而必须与整机结构和工况一同设计。从电磁优化的源头产热抑制，到灌封工艺的热通道构建，再到工况匹配的降额评估——江苏惠斯通正是沿着这条系统性热管理路径，让无框力矩电机在万米之外的转台上持续“冷”静运转，在手术机器人关节中以毫秒级响应精准施力，在密闭空间内规避“闷烧”隐患，使“精密骨骼”在长期运行中保持稳健、可靠和可控。
