伺服驱动器安装方向：垂直放置不容商量，但惠斯通售后团队为你化解所有“空间困局”

在电气控制柜的设计与装配中，一个看似不起眼却足以决定整套伺服系统寿命的细节常常被忽略——驱动器的安装方向。总有人问：“我的控制柜高度不够，宽度有余，伺服驱动器能不能翻转90度水平安装？”答案很直白：绝大多数伺服驱动器官方手册明文禁止水平安装，这并非设计保守，而是由热力学与结构力学的底层规律决定的。

一、垂直安装的“三根支柱”为何无法妥协？

1. 热对流：竖直鳍片只为“自下而上”而生

伺服驱动器中，IGBT模块、整流桥、电解电容等功率器件在工作时会产生大量热损耗。驱动器的散热器鳍片方向是按照垂直安装来优化的，在垂直状态下，冷空气从下方进入，被加热后密度降低、自然上升，沿鳍片通道顺畅排出，形成自下而上的烟囱效应。某国际一线品牌的技术手册指出，垂直安装时可充分利自然对流达到额定散热能力，而水平安装会让散热器朝向变成“横向”，热空气上升后无法沿着鳍片排出，反而在驱动器顶部形成热滞留层，散热效率可下降20%～40%。长期如此，IGBT结温积聚超标，直接拉低驱动器使用寿命。

2. 热仿真数据：不同安装方向温差显著

根据安川、台达、汇川等主流厂商公开的技术资料，在相同负载条件下，水平安装时驱动器的功率模块温度通常比垂直安装时高出10～15℃。而根据阿伦尼乌斯定律，温度每上升10℃，电解电容的寿命约缩短一半。也就是说，一台原本设计寿命为8～10年的驱动器，如果长期水平放置，其实际寿命可能被压缩到不足5年。这正是所有原厂手册将“垂直安装”列为强制性要求的原因。

3. 冷凝与污染物沉降：用重力保护电路

如果工厂环境昼夜温差大、湿度偏高，垂直安装时冷凝水可沿机壳竖直表面流下，不易积聚于PCB板或端子排。同时，灰尘和金属碎屑在重力作用下自然下滑，减少在功率模块引脚、信号端子等敏感区域的附着。反之，水平安装时顶部为非功能区还好，一旦上表面为进气/出风口或操作面板，沉积物将直接威胁电气安全。

二、空间受限不是借口，惠斯通售后工程师如何为你“解局”？

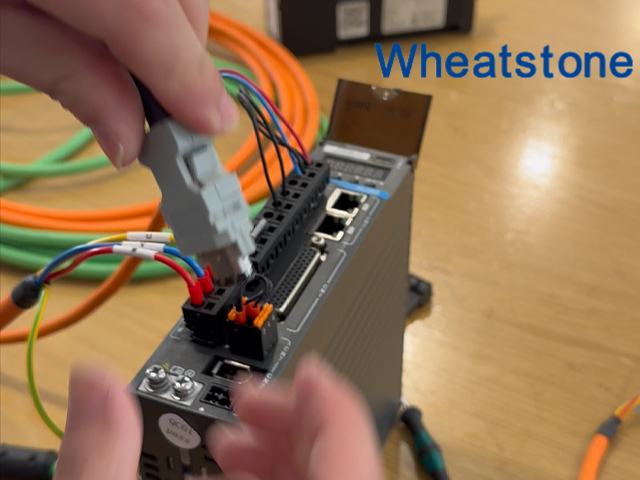

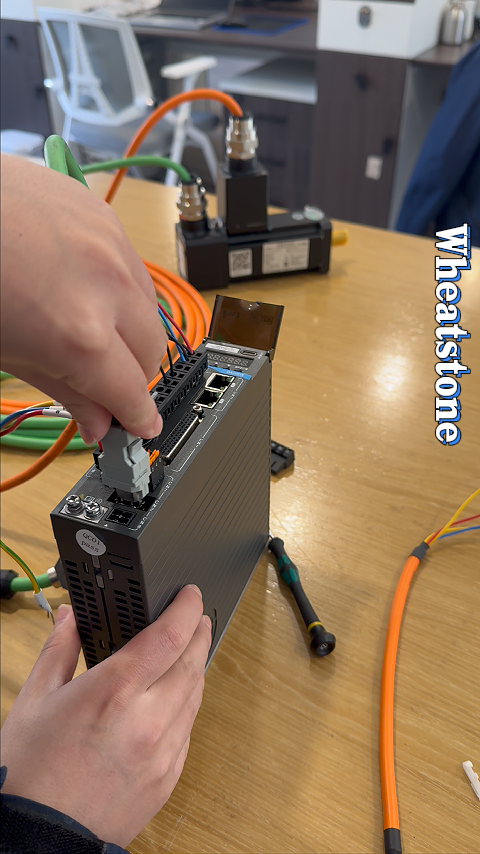

在大量现场勘查中，惠斯通技术团队常遇到“柜深不够、高度不足，但必须容纳多台驱动器”的真实窘境。我们不鼓励用户违规水平安装，而是从电气设计和结构布局出发，提供合规且有效的替代路径：

方案一：采用L型散热支架，改变气流方向
针对深度偏浅的控制柜，可定制L型安装板，将驱动器旋转90度后仍保持散热鳍片竖直朝上，同时加装辅助导流风道，把热风引向柜顶排风口。惠斯通工程师配合流体仿真，在保持原厂散热效率不降级的前提下，适配非标柜体。

方案二：薄型驱动器或分体式方案
部分高功率驱动器厚度较大，惠斯通可推荐同等功率但厚度更小的驱动器型号，或采用“整流+逆变”分体式布局，把发热单元与控制器单元分开安装，错位利用空间，同时改善热分布。

方案三：强制风冷冗余设计
对于必须水平安装的极少数特殊机械结构（如移动式设备、车载装置），惠斯通售后会额外配置独立强制风冷组件，重新计算所需风量与风压，在驱动器周围建立主动冷却回路，以弥补自然对流的损失，并通过温升测试出具验收报告，确保长期可靠性。

三、真实案例：惠斯通售后如何用“垂直原则”挽救一条生产线

案例：华东某汽车零部件自动化产线控制柜改造
该产线控制柜因后续新增功能模块，高度严重不足，现场工程师计划将所有6台伺服驱动器统一水平叠放安装。惠斯通售后工程师到场后，并未简单否决定方案，而是通过红外热成像和负载电流监测，快速评估出水平安装后IGBT模块的预估温升将高出安全阈值18℃。随后，团队提出了在原柜体顶部加装静音直流排风扇+导风板，并将驱动器按“小型化重排+背板90度转接支架”的方式，依然保持每个驱动器鳍片呈竖直方向的“准垂直”安装。整改后满负载运行测试，各驱动器功率模块温度均控制在允许温升范围内，产线不仅避免了因过热保护而频繁停机，还额外延长了驱动器的预期更换周期。客户评价：“多亏惠斯通工程师坚持正确方案，否则我们这批48台驱动器三年内可能都要替换。”

四、惠斯通电机：不止于供应驱动，更提供深度安装与散热诊疗

江苏惠斯通专注伺服系统与特种电机领域二十余年，技术服务团队不仅精通电机与驱动器的选型、调试，更擅长从系统级角度诊断电气柜的热管理、电磁兼容及结构布局问题。无论您面对的是紧凑型控制柜、户外防爆箱，还是潮湿粉尘车间，惠斯通售后都会依据热仿真分析与现场实测数据，提供“安装合规、散热可靠、寿命可控”的现场改造方案。
