液晶屏幕真空贴合产线真空伺服电机带减速机：惠斯通如何为显示制造提供高精度、低放气、长寿命驱动方案

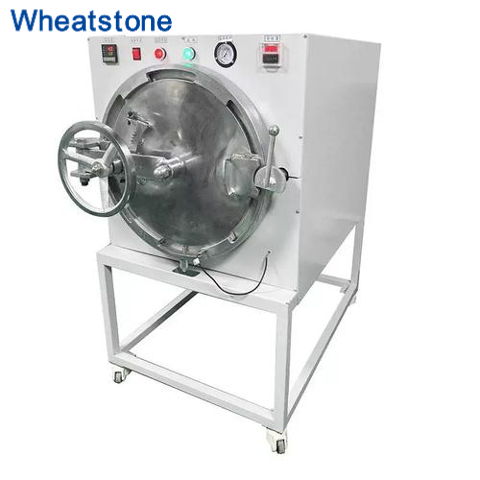

在智能手机、车载显示屏、平板电脑及可穿戴设备的制造过程中，OCA全贴合技术是将盖板玻璃（Cover Lens）与液晶模组（LCD/OLED）在真空环境下通过光学胶（OCA）精密压合的关键工艺-。真空贴合机需要在10～100Pa的真空度下，完成对位精度达±0.01mm、压合压力精准可控的高速贴合动作-。驱动贴合腔室开闭、压合平台升降及视觉对位模组运动的伺服电机，必须同时满足超高真空兼容、极低出气率、高动态响应、无尘无油污染及长期运行可靠性等多重严苛要求。

江苏惠斯通针对显示面板真空贴合产线的特殊工况，开发了全系列真空伺服电机+精密减速机一体化解决方案，以低出气材料体系、无油/低挥发润滑、23位高精度编码器及全金属密封结构为核心技术，为OCA贴合机、真空覆膜机、偏光片贴附机等高端显示制造设备提供可靠、洁净、精准的动力核心。

一、真空贴合工艺对驱动电机的五项核心诉求

1. 超高真空兼容与极低出气率

真空贴合腔体需维持在10～100Pa的工作真空度，以排除贴合过程中OCA胶层与屏幕之间的微小气泡-。普通电机内部的绝缘漆、润滑脂、密封胶等有机材料在真空环境下会持续释放水汽和碳氢化合物——这一现象称为“出气”，会严重污染贴合界面，导致气泡、异物等不良-。真空度是静态指标，而出气率才是电机在真空腔内持续放气的动态指标-。因此，电机材料必须经过严格的真空脱气处理。

2. 高精度位置与速度控制

贴合设备中，视觉对位系统要求驱动模组在X/Y/Z三轴方向上实现微米级的重复定位精度，同时压合阶段需要精确控制压力与速度-。电机需配备高分辨率编码器，配合闭环矢量控制，确保对位偏差控制在极小范围内。

3. 无尘无油污染——洁净度是第一生命线

真空贴合腔室属于洁净环境，普通电机的润滑脂挥发物可能附着在光学胶表面或屏幕内侧，形成不可擦拭的污渍。在10⁻² Pa以下的高真空中，润滑脂碳化的硬质颗粒更可能划伤光学膜层。轴承润滑方案必须从根本上杜绝污染风险。

4. 动态密封与真空贯穿

贴合腔室的运动部件（如压合平台升降轴、腔室门开闭机构）需要将动力从大气侧传递至真空侧。电机输出轴需通过磁流体密封或波纹管密封等动态真空密封装置，在长期往复运动中保持气密性优于1.3×10⁻⁹ Pa·m³/s。

5. 高动态响应与长寿命

贴合产线节拍要求高，电机需在频繁启停、正反转的工况下保持毫秒级响应，同时支持24小时连续生产。电机绕组须采用H级（180℃）以上绝缘，确保长期运行温升可控。

二、惠斯通真空伺服电机的核心技术优势

1. 低出气材料体系——从源头杜绝污染

惠斯通真空伺服电机定子绕组采用聚酰亚胺（PI）薄膜绕包线，摒弃传统有机漆包线。槽绝缘和相间绝缘均采用低放气特种复合材料。配合真空压力浸渍（VPI）工艺，无溶剂树脂在负压下充分渗透绕组空隙，固化后形成致密绝缘层。第三方测试数据显示，惠斯通真空电机总质量损失（TML）<0.1%，可凝挥发物（CVCM）<0.01%，满足航天级材料筛选要求-。

2. 无油/低挥发润滑方案——洁净驱动的核心保障

高真空应用（10⁻²至10⁻⁵ Pa）：选用全氟聚醚（PFPE）基真空润滑脂，蒸气压低至10⁻¹² Torr，在高温高真空下不挥发、不碳化，且化学惰性极强。

超高真空应用（<10⁻⁵ Pa）：采用全陶瓷轴承（氮化硅滚珠）配合固体润滑涂层（二硫化钼或类金刚石），彻底杜绝液态润滑剂，实现无油、免维护、零放气运行。

3. 全金属密封与真空贯穿适配

电机引出线采用玻璃烧结真空密封端子，金属针与特种玻璃在高温下熔为一体，形成原子级结合面，气密性优于10⁻⁹ Pa·m³/s。动态密封部位可适配国际标准的磁流体密封（Ferrofluidic Seal）及金属波纹管密封，确保在长期往复运动中维持超高气密性。

4. 高精度闭环控制与减速机集成

电机标配23位绝对值编码器，配合闭环矢量控制，转速控制精度可达±0.1%，重复定位精度优于±0.01°。针对真空贴合产线的大扭矩需求，惠斯通提供精密行星减速机和谐波减速机一体化集成方案，输出扭矩可放大3-10倍，背隙控制在1角分以内，消除传统外挂减速机在真空中的安装与密封难题。

5. 宽温域与长期可靠性

惠斯通真空伺服电机可在-40℃至+120℃宽温域内稳定运行（可扩展至200℃）。所有金属部件装配前经超声波清洗和真空高温烘烤预处理，确保电机在真空腔体内长期运行无放气污染。H级绝缘体系保障绕组在频繁启停工况下的电气可靠性。

三、显示面板真空贴合产线真实应用案例

案例一：华南某大型显示模组企业——OCA全自动真空贴合机

该企业为国内头部智能手机品牌供应显示模组，产线配备数十台OCA全自动真空贴合机。贴合腔室工作真空度维持于10～50Pa，贴合精度要求±0.01mm。原设备配套进口伺服电机，存在交货周期长、维保成本高、编码器在真空环境下信号偶发漂移等问题。

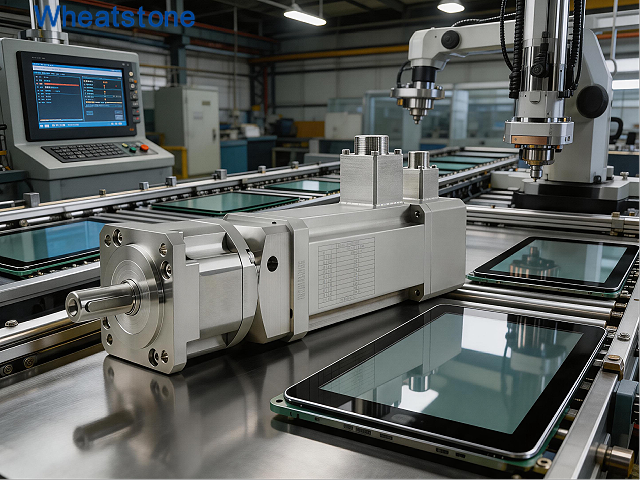

惠斯通为其定制了60EX真空伺服电机+行星减速机一体化方案，电机采用低出气绝缘体系及PFPE润滑脂，配合23位绝对值编码器。改造后，贴合机在连续运行18个月中，电机未出现编码器信号漂移或润滑失效，贴合精度稳定维持在要求范围内，产线良率提升约0.8个百分点，企业已将后续新购设备全部切换为惠斯通方案。

案例二：华东某车载显示贴合设备制造商——真空覆膜机升降驱动

该企业生产的车载显示屏真空覆膜机，需将OCA膜与曲面盖板在真空环境下精确贴附。覆膜压合平台的升降机构需在负载状态下长时间保持位置精度，且对运动平稳性有较高要求。

惠斯通配套了90EX真空伺服电机（23位编码器）与谐波减速机一体化组件，电机采用全陶瓷轴承+固体润滑方案，在10⁻² Pa真空环境下长期运行。实测数据显示，电机在连续运行12个月后，重复定位精度仍优于±0.005mm，润滑油剂无挥发污染，覆膜气泡率从改造前的0.3%降至0.05%，设备通过客户验收并成为标准配置。

案例三：某显示设备集成商——Mini LED真空贴合机多轴驱动

该集成商为Mini LED背光产线提供的真空贴合设备，需在真空腔体内完成基板对位、贴合及保压多个动作，涉及X/Y/Z三轴联动控制，且空间极为受限。

惠斯通为其定制了小机座真空无框伺服电机（配微型谐波减速机）直接嵌入运动模组，电机采用无框设计，省去传统外壳，大幅缩减轴向长度。三轴联动定位精度实测达到±0.003mm。设备在客户现场已连续运行24个月，电机无故障、无放气污染，贴合效率较原方案提升约20%。

四、惠斯通真空伺服电机+减速机选型参考

*所有系列均可定制电压（DC 24V-3000V）、转速、安装法兰，并适配磁流体密封或波纹管密封接口。*

五、全系列认证体系

防爆认证：Ex db IIC T4 Gb（ATEX/IECEx：II 2G Ex db IIC T4 Gb）、Ex tb IIIC T130℃ Db

材料认证：通过ASTM E595真空出气率测试（TML<0.1%，CVCM<0.01%）

质量体系：ISO9001、ISO14001

国际认证：CCC、CE、IECEx、ATEX

六、结语

从智能手机屏幕的OCA全贴合，到车载显示屏的曲面覆膜，再到Mini LED背光的高精度组装——真空伺服电机驱动的精密贴合设备，是显示制造产业链中不可或缺的一环。江苏惠斯通以低出气材料体系守住真空洁净底线，以23位编码器闭环控制保障微米级对位精度，以无油润滑方案杜绝污染风险，以减速机一体化集成简化系统设计，为显示面板真空贴合产线提供了真正可靠、洁净、长寿命的驱动解决方案。

如需液晶屏幕真空贴合产线真空伺服电机带减速机的选型或定制支持，欢迎联系惠斯通技术团队，我们可提供从真空度评估、电机选型到动态密封适配的全流程技术支持。
