防爆伺服电机的“守门员”与“贴身护卫”——输入滤波器与输出滤波器的选型逻辑

在变频器驱动防爆伺服电机的系统中，工程师常面临一个抉择：输入端要不要加滤波器？输出端要不要加滤波器？简单概括：进线装输入滤波器，是为了“不祸害外面”——抑制变频器产生的高频谐波倒灌电网，避免干扰同一配电回路中的仪表、PLC、通信设备；出线装输出滤波器，是为了“不烧坏里面”——抑制变频器输出端的电压尖峰（dvdt）和反射波过电压，保护电机绕组绝缘及轴承。江苏惠斯通结合多年防爆伺服电机配套经验，总结出基于使用场景的滤波器配置原则，帮助用户在电磁兼容性与电机寿命之间找到合适的平衡点。

一、输入滤波器：防止变频器“污染”电网

变频器的整流-逆变过程会产生高次谐波电流，这些谐波会注入电网，引起电压畸变、功率因数下降，并干扰同一配电系统中的敏感设备（如PLC、触摸屏、称重传感器、通讯模块）。国.际标准IEC 61000‑3‑2和IEC 61800‑3对电气设备的谐波发射限值作出了规定。输入滤波器（通常为LC或LCL结构）安装在变频器电源进线侧，其作用是衰减变频器产生的高频谐波，使系统满足电磁兼容（EMC）标准要求。

哪些场景必须考虑加装输入滤波器？

配电系统中存在多台PLC、工控机、精密仪表、通信总线（如Profinet、EtherCAT）。

厂区供电变压器容量偏小，谐波容易引起电压畸变。

需要满足欧盟CE标志或其它EMC法规的出口设备。

多台变频器并联在同一母线上，谐波叠加效应明显。

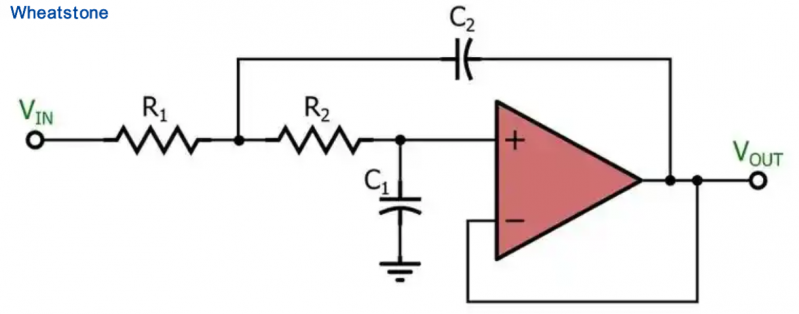

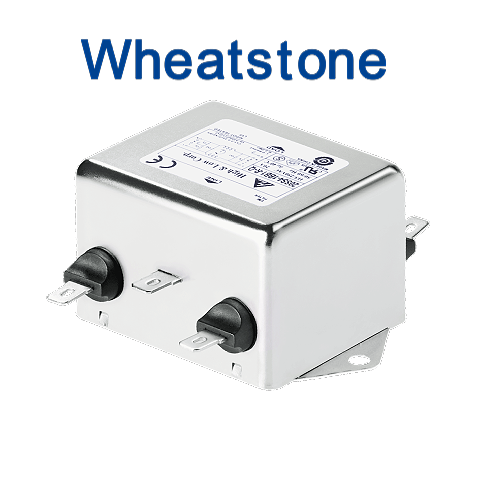

选型要点：输入滤波器需根据变频器额定电流、谐波频谱及所在电网的短路容量选择。惠斯通可提供配套的EMC输入滤波器，其插入损耗在150kHz~30MHz范围内满足C2C3等级要求。

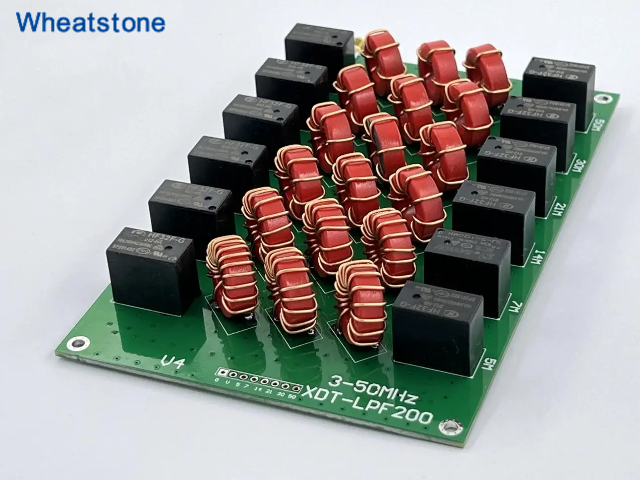

二、输出滤波器：保护防爆伺服电机免受电压尖峰伤害

变频器输出的是PWM脉冲电压，其上升沿极陡（dvdt可达数千Vμs）。当变频器与电机之间的电缆较长时，电缆的分布电感和电容会引起行波反射，在电机端产生电压尖峰（过电压），峰值可达直流母线电压的2倍。对于防爆伺服电机，绕组绝缘一旦因电压尖峰损伤，可能导致匝间短路，进而引发严的...安.全事故。输出滤波器（通常为输出电抗器或dvdt滤波器）安装在变频器输出端与电机之间，用于抑制电压上升率、降低尖峰幅值。在需要保护绕组绝缘的变频驱动系统中，通常也会在电机侧考虑增加绝缘措施或安装输出滤波器。

哪些场景必须考虑加装输出滤波器？

变频器与电机之间的距离超过50米（或屏蔽电缆超过25米）。

电机为防爆型（Ex d、Ex e等），绕组绝缘需额外保护以防电老化。

电机频繁正反转或处于高过载工况，绝缘承受的电压应力更大。

系统要求电机轴承防电蚀（需配合共模滤波器）。

典型参数：输出滤波器的压降通常控制在额定电压的2-5%以内，dvdt抑制能力可将上升时间从0.1μs延长至0.5μs以上，峰值电压降至直流母线电压的1.3倍以下。

三、输入+输出滤波器：双重保障，适用于高要求场景

在以下情况下，建议输入侧和输出侧均安装滤波器：

现场既有严格的EMC要求（如医疗设备附近、仪表密集的控制室），又存在长线驱动防爆电机的情况。

系统需要同时通过EMC测试（如IEC 61800-3 C3等级）和电机绝缘保护认证。

供电电源质量较差（如柴油发电机供电、光伏离网系统），同时电机距离变频器较远。

实际案例：某石化企业防爆伺服电机驱动阀门执行器，变频器安装于距离电机120米外的控制室。现场DCS系统频繁受到变频器谐波干扰，出现信号跳变。同时，电机端实测电压尖峰达1150V（母线电压540V），绕组绝缘存在击穿风险。惠斯通技术团队现场勘察后，在变频器输入侧加装EMC输入滤波器（满足C2等级），在输出侧加装dvdt滤波器（电缆长度120米）。改造后，DCS信号干扰消失，电机端电压尖峰降至780V，绕组温升下降约8K，电机已平稳运行18个月。

四、滤波器选型速查表

使用场景 输入滤波器 输出滤波器 说明

变频器附近有弱电仪表、PLC、通信总线 推荐加装 可选 抑制谐波干扰，保障控制信号稳定

变频器与电机距离＞50米（非屏蔽＞100米） 视电网情况 强烈推荐 防止反射波过电压损坏电机绝缘

电机为防爆伺服、大功率、高频启停 推荐 推荐 双重保护，兼顾电网污染与电机寿命

对EMC有认证要求（CE、IEC 61800-3） 必须 视情况 满足标准限值，避免出口或验收障碍

供电变压器容量小、多台变频器共用母线 推荐 视距离 防止谐波引起电压畸变和共振

五、结语

输入滤波器和输出滤波器不是“二选一”的对立选项，而是服务于不同目标的防护措施。进线侧滤波器守护电网环境，输出侧滤波器守护电机本体。在防爆伺服电机的实际应用中，变频器与电机之间的长线距离、现场电磁环境的敏感程度以及电机本身的绝缘等级共同决定了滤波器的选型策略。江苏惠斯通凭借对防爆伺服电机电磁兼容特性的深入理解，可为用户提供输入输出滤波器的匹配选型、定制安装及EMC测试服务，确保系统在安.全、稳定、合规的前提下高.效运行。
