非标定制专用矿用防爆伺服电机——江苏惠斯通如何以“一矿一策”破解井下复杂工况驱动难题

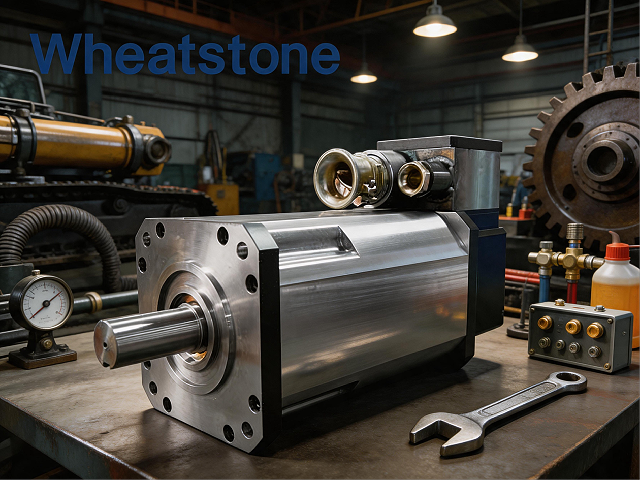

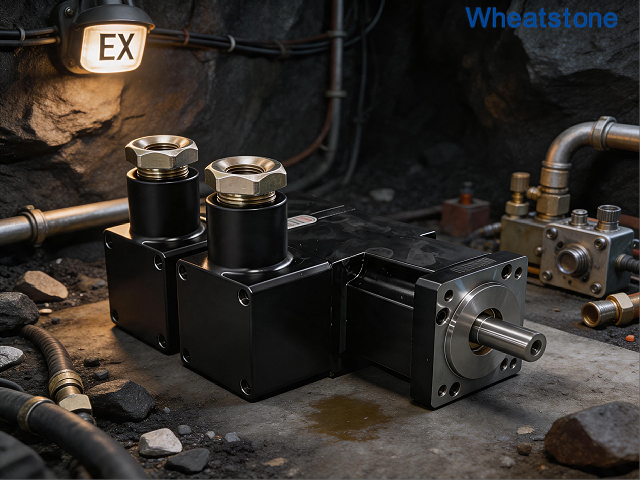

在煤矿井下，瓦斯与煤尘并存，巷道内湿度高、粉尘浓度大，设备安装空间狭窄，且负载工况随采掘进度实时变化。通用型矿用防爆伺服电机往往难以兼顾这些“非标”需求：有的安装接口与现有设备不匹配，有的扭矩特性无法适应软岩截割的冲击负载，有的防护等级不足以抵御酸性矿井水的长期侵蚀。江苏惠斯通凭借二十余年特种电机定制经验，以“一矿一策”的深度定制模式，为各类井下采掘、运输、通风及辅助装备提供基座40-400mm、功率50W-200kW的全系列矿用防爆伺服电机，真正实现“非标工况，标准定制”。

一、矿用防爆伺服电机的非标定制维度

井下设备的差异化需求，决定了电机选型无法“一刀切”。惠斯通的定制能力覆盖以下维度：

防爆等级定制：依据GB 3836系列标准及煤矿安.全规程，提供Ex d I Mb（煤安认证）、Ex tb IIIC T130℃ Db（粉尘防爆）等认证组合，满足瓦斯与煤尘并存环境。

安装接口定制：根据掘进机、采煤机、刮板机、液压泵站等设备的具体空间布局，定制法兰止口尺寸、轴伸长度及形式（光轴、键槽、花键、螺纹），适配进口或国产减速机接口。

电压等级定制：覆盖AC 380V、660V、1140V、3.3kV及DC 24V-3000V，适应煤矿井下不同供电系统。

转矩转速特性定制：针对截割头冲击负载、皮带机重载启动、锚杆钻机低速大扭矩推进等工况，优化电磁方案，峰值扭矩可达额定3倍。

编码器与反馈定制：可选配23位绝.对值编码器、旋转变压器、霍尔传感器，适应井下电磁干扰环境及控制系统接口要求。

制动器与手动释放定制：集成电磁抱闸，可选手动释放装置，满足垂直轴断电安.全锁定及检修盘车需求。

防护与防腐定制：IP66IP67全密封防护，316L不锈钢壳体及重防腐涂层可选，适应井下高湿、酸性水及盐雾环境。

耐温与宽温域定制：-40℃至+80℃宽温域设计，可选防凝露加热带，适应北方矿井冬季严寒及南方湿热环境。

二、非标定制流程：从需求分析到井下联调

惠斯通建立了覆盖“需求输入-电磁仿真-结构设计-样机制造-型式试验-井下联调”的全流程定制体系。典型流程包括：

工况数据采集：客户提供负载曲线、安装空间、供电条件、环境参数（湿度、粉尘浓度、腐蚀性气体等）。

电磁与热仿真：基于有限元分析优化磁路及散热结构，确保电机在井下极限工况下温升可控。

防爆结构与认证：设计图纸经煤安认证机构审查，样机通过隔爆接合面间隙检测、水压试验及热循环测试。

整机联调：提供现场安装指导及驱动器参数整定，配合客户完成井下负载试运行。

三、真实非标定制案例

案例一：掘锚一体机截割臂升降电机（非标法兰+中空轴）

某煤机装备企业开发的EJM2704-42N掘锚一体机，要求截割臂升降电机具备大扭矩输出和紧凑的轴向尺寸，且需内嵌编码器与液压阀块接口。惠斯通为其定制130EX-M系列矿用防爆伺服电机，输出扭矩23.9Nm，基座尺寸按设备安装法兰定制，采用中空轴设计便于液压管路穿过。电机在神东煤炭集团井下连续运行180天，单日进尺51米，至今未出现电机故障。

案例二：井下单轨吊车行走驱动电机（24V低压+电磁抱闸）

某煤矿单轨吊车需在-20℃巷道内频繁启停，供电为24V蓄电池，要求电机配备断电制动器以防溜车。惠斯通为其定制了60EX-M系列低压防爆伺服电机（24V，400W，1.3Nm），集成电磁抱闸，并采用宽温域润滑脂。电机在井下低温环境中启动顺畅，抱闸动作可靠，已配套30余台单轨吊车投入运行。

案例三：选煤厂刮板机防爆伺服电机（316L不锈钢壳体+重防腐涂层）

某选煤厂刮板机驱动电机长期处于高湿、酸性水质环境，普通铸铝壳体腐蚀严重。惠斯通为其定制了110EX-M系列矿用防爆伺服电机，选用316L不锈钢壳体及重防腐涂层，所有紧固件为A4-80不锈钢，氟橡胶密封件。电机在酸性环境中连续运行24个月，拆检时壳体无锈蚀，接线盒内部干燥。\

四、惠斯通矿用防爆伺服电机定制范围速查

定制维度 可选范围 说明

基座尺寸 40mm-400mm 法兰、底脚、嵌入等多种安装方式

功率范围 50W-200kW 可扩展至315kW

电压等级 AC 380V660V1140V3.3kV，DC 24V-3000V 适配煤矿井下多种供电制式

防爆认证 Ex d I Mb  Ex tb IIIC T130℃ Db 煤安认证，可组合气体+粉尘双认证

防护等级 IP55IP65IP66IP67 全密封防尘防喷水

绝缘等级 F级H级C级 H级(180℃)标配，C级可选

编码器 23位绝.对值旋转变压器增量式霍尔 适配各类控制系统

制动器 电磁抱闸（断电制动） 可选手动释放装置

轴伸形式 光轴键槽花键螺纹空心轴 按需定制

壳体材质 高强度铸铁铸铝316L不锈钢 重防腐涂层可选

宽温域 -40℃至+80℃ 可选防凝露加热带

五、全系列认证体系

防爆认证：Ex d I Mb（煤安认证）、Ex tb IIIC T130℃ Db（粉尘防爆）、Ex d IIB T4 Gb（可选）

矿用资质：国.家矿用产品安.全标志中.心认证（MA），煤矿安.全规程（2016版）合规

质量体系：ISO9001、ISO14001、GJ.B9001C-2017

国.际认证（出口配套）：IECEx、ATEX、CE

六、结语

煤矿井下环境没有“标准工况”，只有“实际工况”。从掘锚一体机的截割臂到单轨吊车的行走轮，从刮板机的重载启动到液压泵站的精...准调速，每一台矿用防爆伺服电机都需要按照井下实际条件“量体裁衣”。江苏惠斯通以二十余年特种电机定制经验，为煤炭行业提供“非标工况，定制解决”的专..业服务。无论您需要特殊法兰接口、非常规电压等级、耐腐蚀壳体，还是极...端环境下的低温启动保障，惠斯通均可为您提供从图纸到井下的全流程定制支持。
