SMT回流焊与波峰焊的高温电机——惠斯通如何以H级绝缘与风冷水冷技术护航电子精密焊接工艺

在表面贴装技术（SMT）生产线中，回流焊炉和波峰焊设备是核心焊接装备。回流焊炉内部温度分区控制，峰值温度可达240-260℃（无铅工艺），预热区与恒温区长期维持在150-200℃。驱动炉内热风循环风机、传输链网带及冷却模组的电机，长期处于高温、微尘、气流冲刷的环境中。普通电机在此类工况下，绕组绝缘加速老化、轴承润滑脂挥发碳化、密封件硬化失效，导致风机停转、温区失控，整条SMT线面临停产风险。电子元件精密烘烤（固化、老化测试）同样需要电机在恒温箱内长期稳定运行。江苏惠斯通针对电子制造行业的特殊需求，开发了全系列高温电机，以H级C级绝缘体系、宽温域润滑系统、耐高温密封及可选水冷强制风冷结构，为SMT回流焊、波峰焊及精密烘箱提供可靠动力。

一、SMT回流焊波峰焊对高温电机的技术挑战

回流焊炉通常为多温区结构（8-12温区），内部热风循环风机需在150-250℃环境中长时间连续运行，电机通常安装在炉体外部，通过长轴与叶轮连接，轴伸端和轴承仍承受较高热辐射。波峰焊预热区温度可达100-150℃，焊锡槽温度约250-260℃，驱动助焊剂喷雾和传输链的电机需耐受高温及助焊剂挥发物的腐蚀。普通电机面临多重挑战：

绝缘系统热老化：常规F级（155℃）绝缘在回流焊炉周边长期运行，绝缘寿命显.著缩短。

润滑失效：普通润滑脂在150℃以上基础油快速挥发，轴承可能在数月内卡滞。

密封件硬化：常规橡胶密封圈在高温下失去弹性，导致润滑脂泄漏或外部粉尘侵入。

轴伸热传导：炉体热量通过风机轴传导至电机轴承，加剧轴承温升。

二、惠斯通高温电机的核心技术优势

1. H级C级耐高温绝缘体系：定子绕组采用H级（180℃）聚酰亚胺薄膜绕包线，槽绝缘及相间绝缘使用云母带复合材料，耐温等级可达180℃（可选C级200℃+）。配合真空压力浸渍工艺，无溶剂树脂填充绕组所有空隙，形成致密无气隙绝缘层。

2. 耐高温永磁体分级选配：150℃以下用N38UH高温钕铁硼；150-200℃用钐钴SmCo磁钢，200℃下磁通衰减小于5%。

3. PFPE高温润滑脂与宽温域轴承：轴承采用全氟聚醚基润滑脂，耐温可达300℃，在高温下不挥发、不碳化。选用C3大游隙轴承，预留热膨胀空间。

4. 风冷水冷可选冷却结构：电机外壳设计高密度散热筋，增强辐射散热。对于持续高温环境，可选配强制风冷风扇（独立电源）或水冷夹套（冷却水流量10-20Lmin），将电机外壳温度控制在70℃以下。

5. 耐腐蚀密封与高防护等级：轴伸端采用氟橡胶双唇密封，防止助焊剂挥发物及微尘侵入。接线盒防护等级IP65IP66，可选不锈钢壳体。

6. 高精度转速控制：标配23位绝.对值编码器（耐温120℃）或耐高温旋转变压器，闭环矢量控制实现转速精度±0.1%，满足回流焊炉热风循环对风速稳定性的要求。

三、真实应用案例

案例一：华东某大型PCBA工厂——回流焊炉热风循环电机改造：8温区回流焊炉，峰值温度245℃，原电机平均寿命约8个月，故障多为轴承卡滞或绕组绝缘击穿。更换为惠斯通HT系列高温电机（0.75kW，H级绝缘，PFPE润滑脂，强制风冷，IP65）后，连续运行24个月无故障。电机轴承温度实测78℃，绕组温度135℃，绝缘电阻保持在200MΩ以上。炉温均匀性测试合格，氧含量稳定。

案例二：华南某波峰焊设备制造商——助焊剂喷雾电机升级：波峰焊预热区温度120℃，焊锡槽250℃，原电机在6个月内因密封失效导致助焊剂侵入，绕组绝缘下降。采用惠斯通电机（配氟橡胶密封，316L不锈钢壳体）后，已运行18个月无故障，电机表面无可见腐蚀。

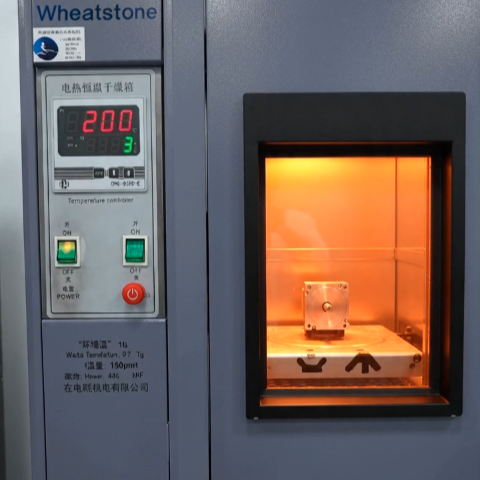

案例三：某电子元器件老化测试设备——高温烘箱循环风机：老化箱温度150℃，需连续运行500小时。采用惠斯通高温电机（H级绝缘，PFPE脂，自然冷却），测试期间绕组温度稳定在125℃以下，绝缘电阻未出现下降趋势。

四、选型指南

设备类型 工作温度 推荐系列 绝缘等级 冷却方式 关键配置

回流焊炉热风循环 150-250℃ HT-W系列 H级 强制风冷 PFPE脂，C3轴承

回流焊炉传输链 150-200℃ HT系列 H级 自然冷却 氟橡胶密封

波峰焊助焊剂喷雾 100-150℃ HT系列 H级 自然冷却 316L不锈钢壳体

波峰焊传输链 150-200℃ HT系列 H级 自然冷却 IP66防护

精密烘箱（固化老化） 100-200℃ HT系列 H级 自然冷却 23位编码器

惠斯通可提供基座60-180mm、功率0.1-7.5kW的高温电机定制，电压AC 220V380V可选，安装法兰、轴伸长度、冷却接口按需定制。

五、结语

SMT回流焊、波峰焊是电子组装的核心工艺，其热风循环系统和传输系统的可靠性直接影响焊接质量和产线效率。江苏惠斯通高温电机以H级绝缘、PFPE润滑、水冷风冷强化及耐腐蚀密封技术，为电子制造行业提供适应150-250℃高温环境的可靠驱动方案，助力SMT产线实现高开机率、低维护成本的连续化生产。
